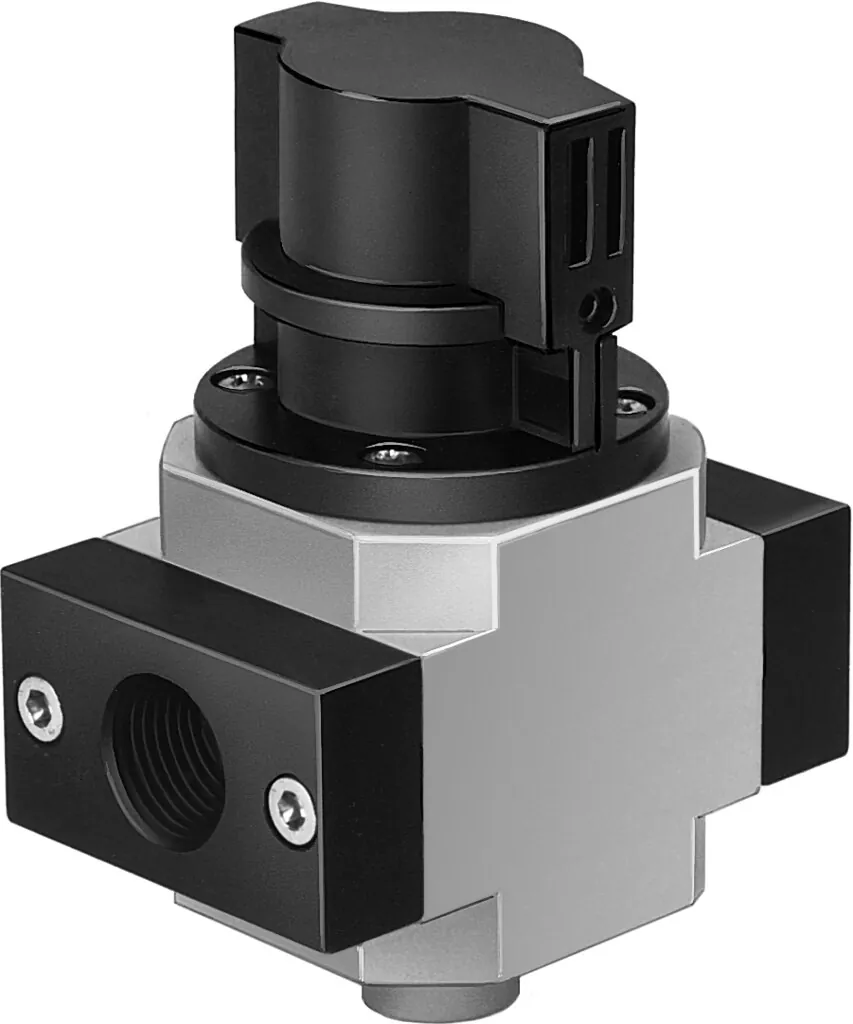

FestoРаспределитель плавного пуска

HE-1-D-MAXI

GTIN 4052568012755 Оригинал Festo

Распределитель плавного пуска Festo HE-1-D-MAXI: для блоков подготовки воздуха, с резьбовой монтажной плитой Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Функция
3/2, бистабильный
Присоединение 1
G1
Присоединение 2
G1
Тип конструкции
Золотниковый
Тип управления
Ручное
Масса
796 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HE-1-D-MAXI

  1. HEСерия

    Распределитель плавного пуска

  2. 1Пневматическое присоединение

    Внутренняя резьба G1

  3. DИсполнение

    Серия D, металлический корпус

  4. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

Характеристики

Технические данные HE-1-D-MAXI

Основные

Тип конструкции
Золотниковый
Тип управления
Ручное
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Нет
Функция распределителя
3/2, бистабильный
Значение С
25,9 л/(с·бар)
Значение b
0,37
Стандартный номинальный расход
6500 л/мин
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 1
G1
Пневматическое подключение, канал 2
G1
Пневматическое подключение, канал 3
G3/8
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
796 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к HE-1-D-MAXI

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных HE-1-D-MAXIPDF · Festo · на русскомPDFКаталог Festo HE-DPDF · на английском · Festo, 2026HEВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HE-1-D-MAXI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HE-1-D-MAXI?

Распределитель плавного пуска Festo HE-1-D-MAXI, артикул 162813: функция — 3/2, бистабильный; присоединение 1 — G1; присоединение 2 — G1; тип конструкции — золотниковый; тип управления — ручное; масса — 796 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HE-1-D-MAXI?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HE-1-D-MAXI?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HE-1-D-MAXI?

HE — распределитель плавного пуска; 1 — пневматическое присоединение: внутренняя резьба G1; D — исполнение: серия D, металлический корпус; MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит).

06Какие исполнения есть в серии HE, кроме HE-1-D-MAXI?

В серии «Отсечной клапан HE» — 37 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HE-1-D-MAXI?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: U-1-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на HE-1-D-MAXI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HE-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HE-1-D-MAXI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HE-1-D-MAXI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HE-1-D-MAXI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162813; ввоз официальный, с грузовой таможенной декларацией.
