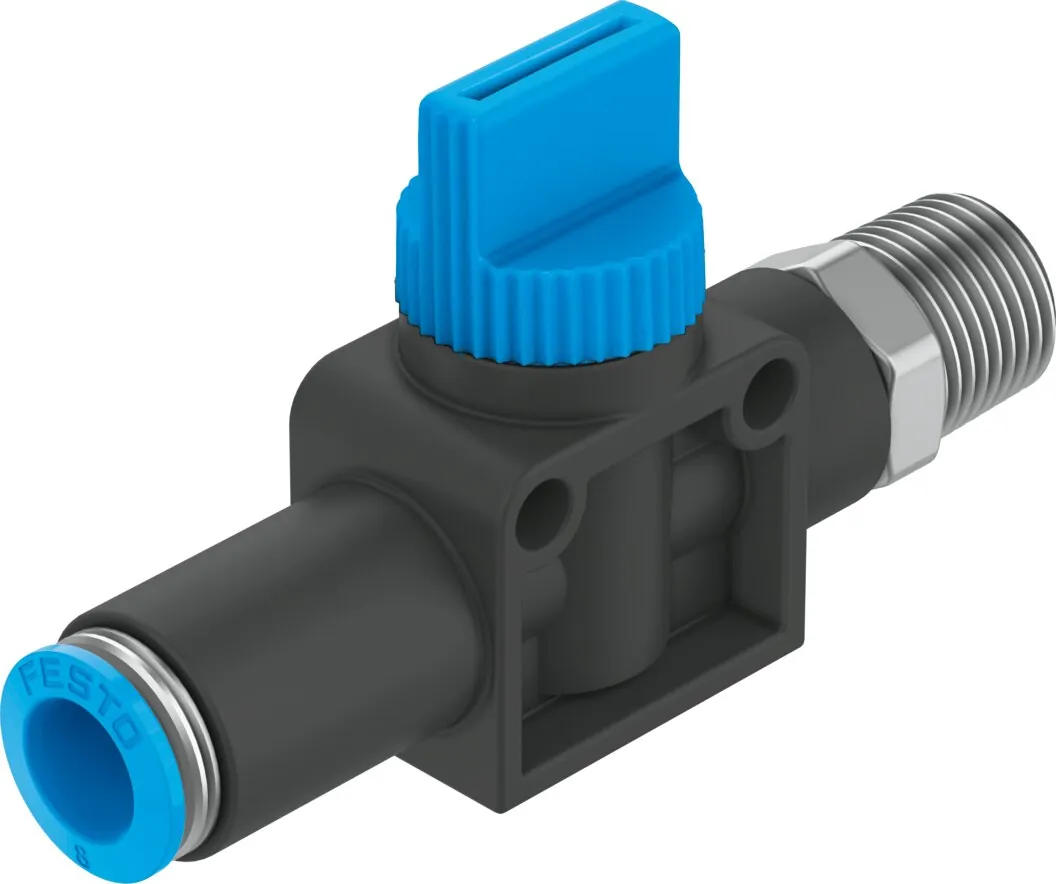

FestoОтсечной клапан

HE-2-3/8-QS-10

GTIN 4052568011444 Оригинал Festo

Отсечной клапан Festo HE-2-3/8-QS-10: 2/2 бистабильный; r3/8; QS-10; золотниковый.

Функция
2/2 бистабильный
Присоединение 1
R3/8
Присоединение 2
QS-10
Тип конструкции
Золотниковый
Тип управления
Ручное
Масса
60 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 1

Характеристики

Технические данные HE-2-3/8-QS-10

Основные

Функция распределителя
2/2 бистабильный
Пневматическое подключение, канал 1
R3/8
Пневматическое подключение, канал 2
QS-10
Тип управления
Ручное
Тип крепления
Прямо монтаж через сквозные отверстия; Прямой резьбовой монтаж
Стандартный номинальный расход
760,5 л/мин
Условный проход
4,6 мм
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Золотниковый
Тип пилотного управления
Прямой
Направление потока
Реверсивный

Условия работы

Рабочее давление
−0,95 … 10 бар
Температура окружающей среды
0 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура среды
0 … 60 °C

Масса

Вес продукта
60 г

Материалы

Материал корпуса
PBT с армированием
Материал резьбовой заглушки
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR

Принадлежности

Что подходит к HE-2-3/8-QS-10

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных HE-2-3/8-QS-10PDF · Festo · на русскомPDFКаталог Festo HEPDF · на английском · Festo, 2026HEВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HE-2-3/8-QS-10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HE-2-3/8-QS-10?

Отсечной клапан Festo HE-2-3/8-QS-10, артикул 153473: функция — 2/2 бистабильный; присоединение 1 — R3/8; присоединение 2 — QS-10; тип конструкции — золотниковый; тип управления — ручное; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен отсечной клапан?

Чтобы перекрыть подачу сжатого воздуха к установке на время обслуживания.

03При каком давлении и температуре работает HE-2-3/8-QS-10?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен HE-2-3/8-QS-10?

Материал корпуса — PBT с армированием; материал резьбовой заглушки — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии HE, кроме HE-2-3/8-QS-10?

В серии «Отсечной клапан HE» — 37 позиций. У HE-2-3/8-QS-10: функция — 2/2 бистабильный; присоединение 1 — R3/8. Другие варианты (функция: 3/2, бистабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HE-2-3/8-QS-10?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-10X1,5-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на HE-2-3/8-QS-10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HE-2-3/8-QS-10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HE-2-3/8-QS-10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HE-2-3/8-QS-10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153473; ввоз официальный, с грузовой таможенной декларацией.
