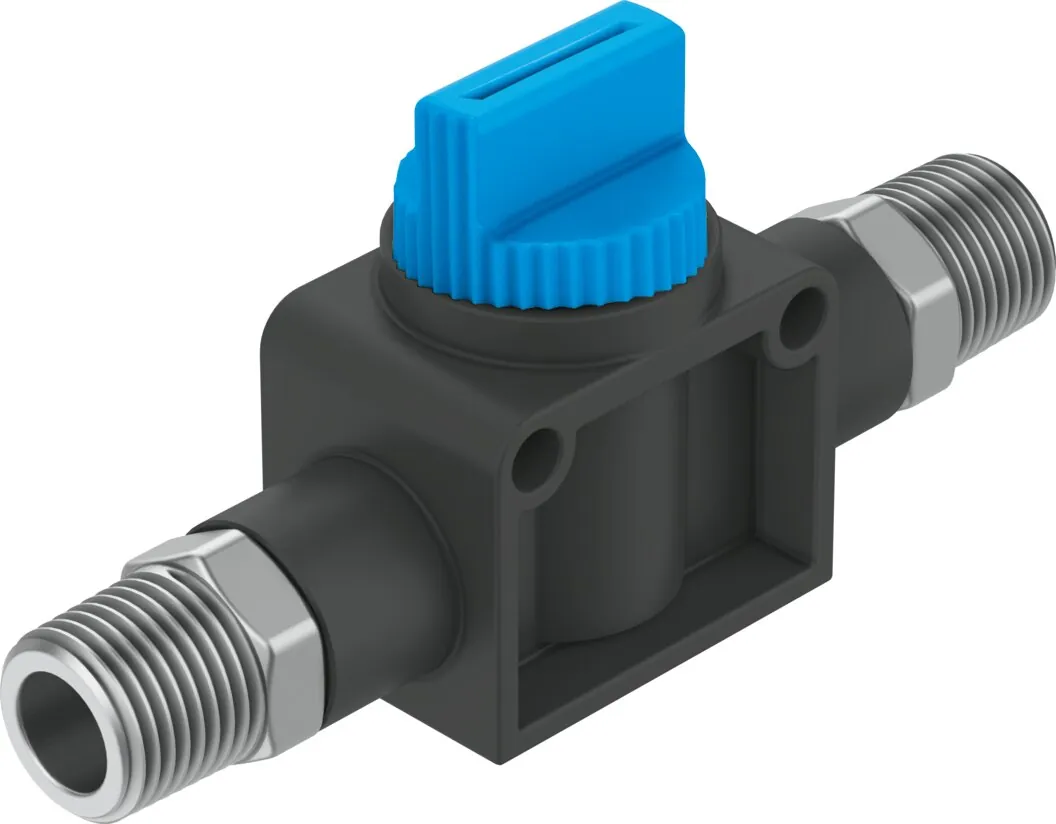

FestoОтсечной клапан

HE-3-3/8-3/8

GTIN 4052568033668 Оригинал Festo

Отсечной клапан Festo HE-3-3/8-3/8: этот тип подходит для работы на вакууме.

Функция
3/2, бистабильный
Присоединение 1
R3/8
Присоединение 2
R3/8
Тип конструкции
Золотниковый
Тип управления
Ручное
Масса
79 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 2

Обозначение

Что означает HE-3-3/8-3/8

  1. HEСерия

    Отсечной клапан

  2. 3Функция распределителя

    3/2-распределитель

  3. 3/8Пневматическое присоединение 1

    Наружная резьба R3/8

  4. 3/8Пневматическое присоединение 2

    Наружная резьба R3/8

Характеристики

Технические данные HE-3-3/8-3/8

Основные

Функция распределителя
3/2, бистабильный
Пневматическое подключение, канал 1
R3/8
Пневматическое подключение, канал 2
R3/8
Тип управления
Ручное
Тип крепления
Прямо монтаж через сквозные отверстия; Прямой резьбовой монтаж
Стандартный номинальный расход
797,4 л/мин
Условный проход
4,7 мм
Функция быстрого выхлопа
Не дросселируемый
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Золотниковый
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Пневматическое подключение, канал 3
Не направленный

Условия работы

Рабочее давление
−0,95 … 10 бар
Температура окружающей среды
0 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура среды
0 … 60 °C

Масса

Вес продукта
79 г

Материалы

Материал корпуса
PBT с армированием
Материал резьбовой заглушки
Никелированная латунь
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR

Документы

Документация

PDFТаблица данных HE-3-3/8-3/8PDF · Festo · на русскомPDFКаталог Festo HEPDF · на английском · Festo, 2026HEВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HE-3-3/8-3/8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HE-3-3/8-3/8?

Отсечной клапан Festo HE-3-3/8-3/8, артикул 153298: функция — 3/2, бистабильный; присоединение 1 — R3/8; присоединение 2 — R3/8; тип конструкции — золотниковый; тип управления — ручное; масса — 79 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен отсечной клапан?

Чтобы перекрыть подачу сжатого воздуха к установке на время обслуживания.

03При каком давлении и температуре работает HE-3-3/8-3/8?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — 0 … 60 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен HE-3-3/8-3/8?

Материал корпуса — PBT с армированием; материал резьбовой заглушки — никелированная латунь; материал уплотнений — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HE-3-3/8-3/8?

HE — отсечной клапан; 3 — функция распределителя: 3/2-распределитель; 3/8 — пневматическое присоединение 1: наружная резьба R3/8; 3/8 — пневматическое присоединение 2: наружная резьба R3/8.

06Какие исполнения есть в серии HE, кроме HE-3-3/8-3/8?

В серии «Отсечной клапан HE» — 37 позиций. У HE-3-3/8-3/8: присоединение 2 — R3/8. Другие варианты (присоединение 2: QS-10) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на HE-3-3/8-3/8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HE; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HE-3-3/8-3/8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HE-3-3/8-3/8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HE-3-3/8-3/8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153298; ввоз официальный, с грузовой таможенной декларацией.
