FestoРаспределитель плавного пуска

HE-D-MINI

GTIN 4052568013059 Оригинал Festo

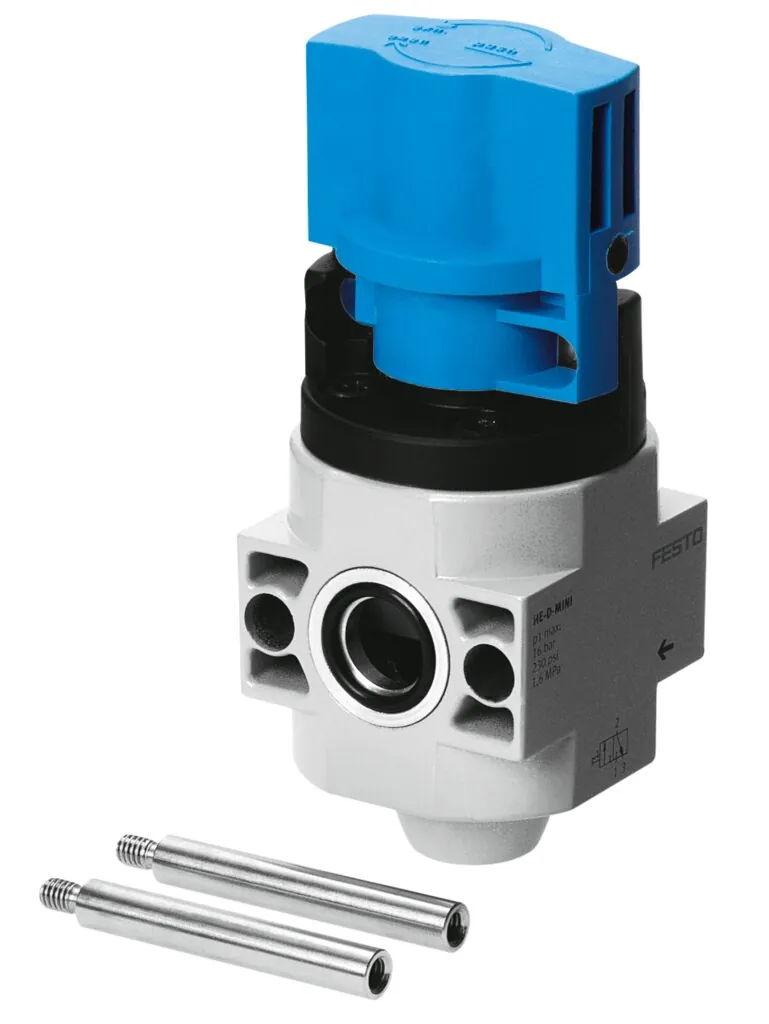

Распределитель плавного пуска Festo HE-D-MINI: для блоков подготовки воздуха, без резьбовых соединительных плит, с резьбовыми шпильками FRB.

Функция
3/2, бистабильный
Тип конструкции
Золотниковый
Тип управления
Ручное
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Масса
192 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HE-D-MINI

  1. HEСерия

    Распределитель плавного пуска

  2. DИсполнение

    Серия D, металлический корпус

  3. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

Характеристики

Технические данные HE-D-MINI

Основные

Тип конструкции
Золотниковый
Тип управления
Ручное
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Нет
Функция распределителя
3/2, бистабильный
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 3
G1/8
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
192 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к HE-D-MINI

По разделу «Принадлежности» каталога Festo — для размера MINI.

Крепление2

Документы

Документация

PDFТаблица данных HE-D-MINIPDF · Festo · на русскомPDFКаталог Festo HE-DPDF · на английском · Festo, 2026HEВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HE-D-MINI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HE-D-MINI?

Распределитель плавного пуска Festo HE-D-MINI, артикул 170681: функция — 3/2, бистабильный; тип конструкции — золотниковый; тип управления — ручное; тип уплотнения — мягкий; функция быстрого выхлопа — не дросселируемый; масса — 192 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HE-D-MINI?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HE-D-MINI?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HE-D-MINI?

HE — распределитель плавного пуска; D — исполнение: серия D, металлический корпус; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит).

06Какие исполнения есть в серии HE, кроме HE-D-MINI?

В серии «Отсечной клапан HE» — 37 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HE-D-MINI?

В блоке «Принадлежности» на этой странице: крепление (2). Например: FRB-D-MINI. Подобраны по каталогу Festo для этого размера.

08Есть ли на HE-D-MINI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HE-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HE-D-MINI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HE-D-MINI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HE-D-MINI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 170681; ввоз официальный, с грузовой таможенной декларацией.
