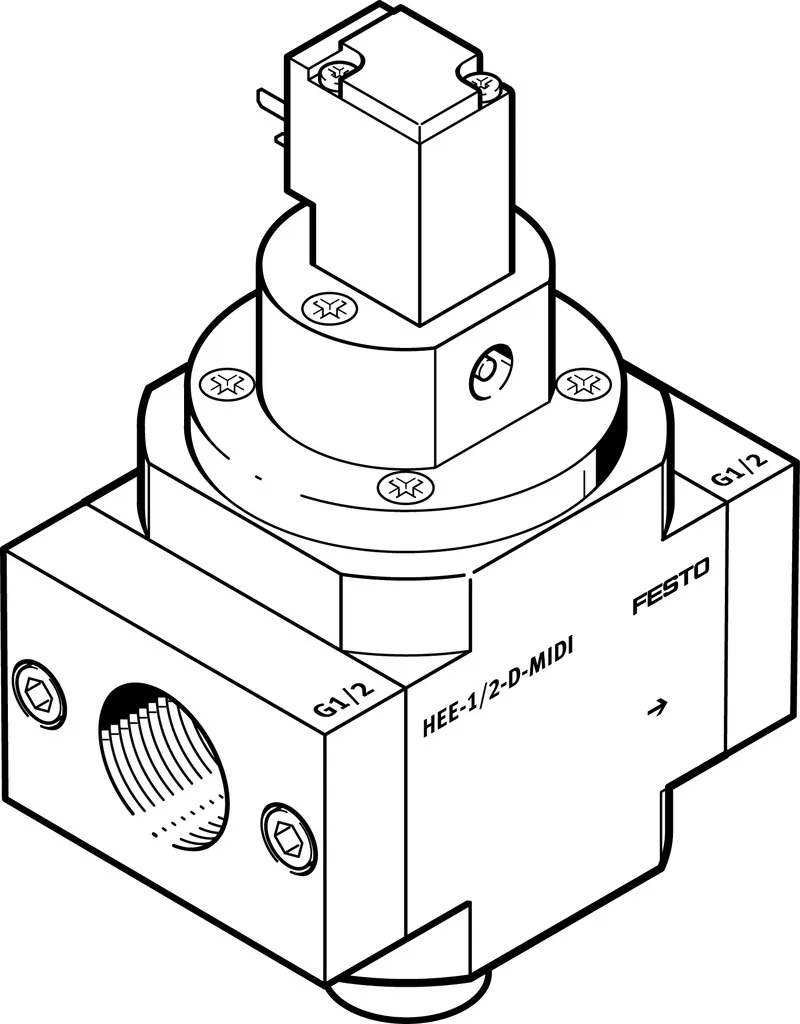

FestoРаспределитель плавного пуска

HEE-1/2-D-MIDI-110

GTIN 4052568140687 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену

Распределитель плавного пуска Festo HEE-1/2-D-MIDI-110: используется вместе с блоками подготовки воздуха.

Присоединение 1
G1/2
Присоединение 3
G1/4
Значение b
0,3
Значение С
17 л/(с·бар)
Тип конструкции
Золотниковый
Масса
500 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные HEE-1/2-D-MIDI-110

Основные

Тип конструкции
Золотниковый
Тип управления
Электрический
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Защелкиваемый
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный
Значение С
17 л/(с·бар)
Значение b
0,3
Стандартный номинальный расход
3600 л/мин
Рабочий цикл
100 %
Характеристики катушки
110 В перем. тока: 50/60 Гц, мощность переключения 5 В·А, мощность удержания 3.7 В·А
Допустимые колебания напряжения
+/- 10 %
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/4
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; По DIN EN 175301-803
Отображение статуса сигнала
С принадлежностями

Условия работы

Рабочее давление
2,5 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
500 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к HEE-1/2-D-MIDI-110

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных HEE-1/2-D-MIDI-110PDF · Festo · на русскомHEEВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

HEE-1/2-D-MIDI-110: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HEE-1/2-D-MIDI-110?

Распределитель плавного пуска Festo HEE-1/2-D-MIDI-110, артикул 172945: присоединение 1 — G1/2; присоединение 3 — G1/4; значение b — 0,3; значение С — 17 л/(с·бар); тип конструкции — золотниковый; масса — 500 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HEE-1/2-D-MIDI-110?

По таблице данных Festo: рабочее давление — 2,5 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HEE-1/2-D-MIDI-110?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии HEE, кроме HEE-1/2-D-MIDI-110?

В серии «Распределитель плавного пуска HEE» — 36 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к HEE-1/2-D-MIDI-110?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на HEE-1/2-D-MIDI-110 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HEE-1/2-D-MIDI-110 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HEE-1/2-D-MIDI-110 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HEE-1/2-D-MIDI-110 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 172945; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить HEE-1/2-D-MIDI-110?

Производитель снял HEE-1/2-D-MIDI-110 с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
