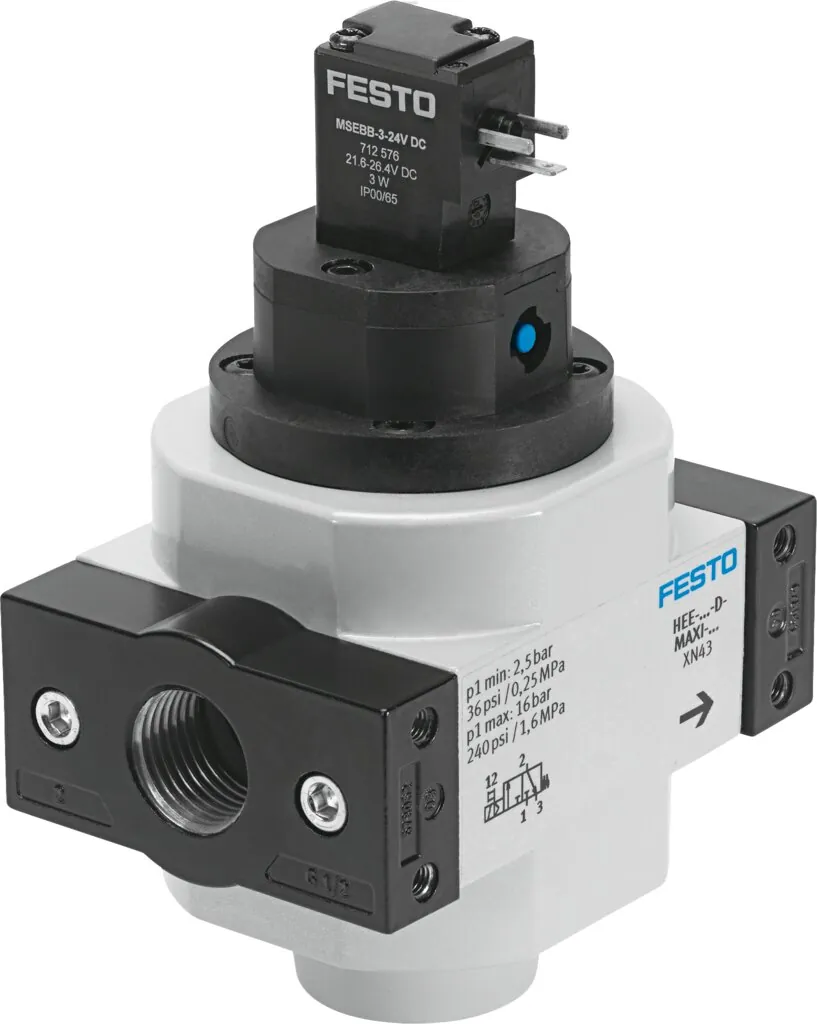

FestoРаспределитель плавного пуска

HEE-1-D-MAXI-230

GTIN 4052568140762 Оригинал Festo

Распределитель плавного пуска Festo HEE-1-D-MAXI-230: используется вместе с блоками подготовки воздуха.

Присоединение 1
G1
Присоединение 3
G3/8
Значение b
0,32
Значение С
27,6 л/(с·бар)
Тип конструкции
Золотниковый
Масса
800 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HEE-1-D-MAXI-230

  1. HEEСерия

    Распределитель плавного пуска

  2. 1Пневматическое присоединение

    Внутренняя резьба G1

  3. DИсполнение

    Серия D, металлический корпус

  4. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

  5. 230Номинальное напряжение

    230 В перем. тока

Характеристики

Технические данные HEE-1-D-MAXI-230

Основные

Тип конструкции
Золотниковый
Тип управления
Электрический
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Защелкиваемый
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный
Значение С
27,6 л/(с·бар)
Значение b
0,32
Стандартный номинальный расход
6500 л/мин
Рабочий цикл
100 %
Характеристики катушки
230 В перем. тока: 50/60 Гц, мощность переключения 5 В·А, мощность удержания 3.7 В·А
Допустимые колебания напряжения
−14 % / +10 %
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 1
G1
Пневматическое подключение, канал 2
G1
Пневматическое подключение, канал 3
G3/8
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; По DIN EN 175301-803
Отображение статуса сигнала
С принадлежностями

Условия работы

Рабочее давление
2,5 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
800 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к HEE-1-D-MAXI-230

По разделу «Принадлежности» каталога Festo — для размера 1. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Катушки и управление1
Датчики и кабели7

Подключение воздуха1

Документы

Документация

PDFТаблица данных HEE-1-D-MAXI-230PDF · Festo · на русскомPDFКаталог Festo HEE-DPDF · на английском · Festo, 2026HEEВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

HEE-1-D-MAXI-230: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HEE-1-D-MAXI-230?

Распределитель плавного пуска Festo HEE-1-D-MAXI-230, артикул 172955: присоединение 1 — G1; присоединение 3 — G3/8; значение b — 0,32; значение С — 27,6 л/(с·бар); тип конструкции — золотниковый; масса — 800 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HEE-1-D-MAXI-230?

По таблице данных Festo: рабочее давление — 2,5 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HEE-1-D-MAXI-230?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HEE-1-D-MAXI-230?

HEE — распределитель плавного пуска; 1 — пневматическое присоединение: внутренняя резьба G1; D — исполнение: серия D, металлический корпус; MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит); 230 — номинальное напряжение: 230 В перем. тока.

06Какие исполнения есть в серии HEE, кроме HEE-1-D-MAXI-230?

В серии «Распределитель плавного пуска HEE» — 36 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HEE-1-D-MAXI-230?

В блоке «Принадлежности» на этой странице: катушки и управление (1), датчики и кабели (7), подключение воздуха (1). Например: AHB-MD/MF/MV, KMEB-1-230AC-2.5, U-1-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на HEE-1-D-MAXI-230 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HEE-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HEE-1-D-MAXI-230 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HEE-1-D-MAXI-230 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HEE-1-D-MAXI-230 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 172955; ввоз официальный, с грузовой таможенной декларацией.
