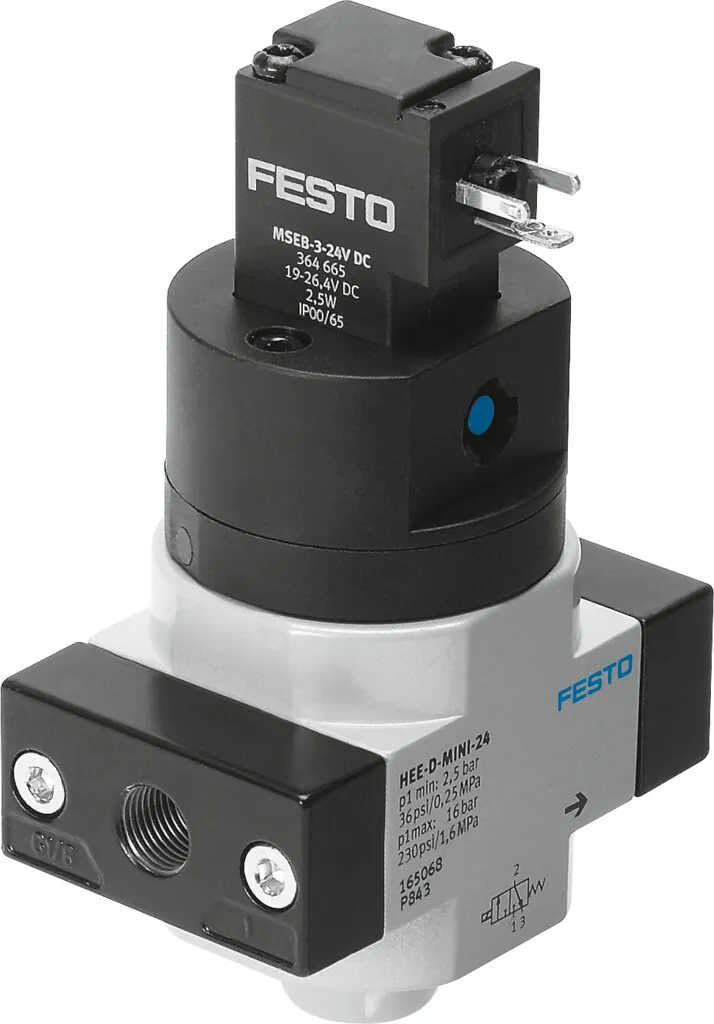

FestoРаспределитель плавного пуска

HEE-3/8-D-MINI-24

GTIN 4052568137465 Оригинал Festo

Распределитель плавного пуска Festo HEE-3/8-D-MINI-24: используется вместе с блоками подготовки воздуха.

Присоединение 1
G3/8
Присоединение 3
G1/8
Значение b
0,28
Значение С
7,3 л/(с·бар)
Тип конструкции
Золотниковый
Масса
223 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HEE-3/8-D-MINI-24

  1. HEEСерия

    Распределитель плавного пуска

  2. 3/8Пневматическое присоединение

    Внутренняя резьба G3/8

  3. DИсполнение

    Серия D, металлический корпус

  4. MINIТипоразмер

    Шаг монтажа 40 мм (без соединительных плит)

  5. 24Номинальное напряжение

    24 В пост. тока

Характеристики

Технические данные HEE-3/8-D-MINI-24

Основные

Тип конструкции
Золотниковый
Тип управления
Электрический
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Защелкиваемый
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный
Значение С
7,3 л/(с·бар)
Значение b
0,28
Стандартный номинальный расход
1600 л/мин
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 3 Вт
Допустимые колебания напряжения
+/- 10 %
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Пневматическое подключение, канал 3
G1/8
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; По DIN EN 175301-803
Отображение статуса сигнала
С принадлежностями

Условия работы

Рабочее давление
2,5 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
223 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к HEE-3/8-D-MINI-24

По разделу «Принадлежности» каталога Festo — для размера MINI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Катушки и управление1
Крепление2
Датчики и кабели2

Документы

Документация

PDFТаблица данных HEE-3/8-D-MINI-24PDF · Festo · на русскомPDFКаталог Festo HEE-DPDF · на английском · Festo, 2026HEEВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

HEE-3/8-D-MINI-24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HEE-3/8-D-MINI-24?

Распределитель плавного пуска Festo HEE-3/8-D-MINI-24, артикул 165074: присоединение 1 — G3/8; присоединение 3 — G1/8; значение b — 0,28; значение С — 7,3 л/(с·бар); тип конструкции — золотниковый; масса — 223 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HEE-3/8-D-MINI-24?

По таблице данных Festo: рабочее давление — 2,5 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HEE-3/8-D-MINI-24?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HEE-3/8-D-MINI-24?

HEE — распределитель плавного пуска; 3/8 — пневматическое присоединение: внутренняя резьба G3/8; D — исполнение: серия D, металлический корпус; MINI — типоразмер: шаг монтажа 40 мм (без соединительных плит); 24 — номинальное напряжение: 24 В пост. тока.

06Какие исполнения есть в серии HEE, кроме HEE-3/8-D-MINI-24?

В серии «Распределитель плавного пуска HEE» — 36 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HEE-3/8-D-MINI-24?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), катушки и управление (1), крепление (2), датчики и кабели (2). Например: QS-G3/8-12, AHB-MD/MF/MV, FRB-D-MINI, MEB-LD-12-24DC. Подобраны по каталогу Festo для этого размера.

08Есть ли на HEE-3/8-D-MINI-24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HEE-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HEE-3/8-D-MINI-24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HEE-3/8-D-MINI-24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HEE-3/8-D-MINI-24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 165074; ввоз официальный, с грузовой таможенной декларацией.
