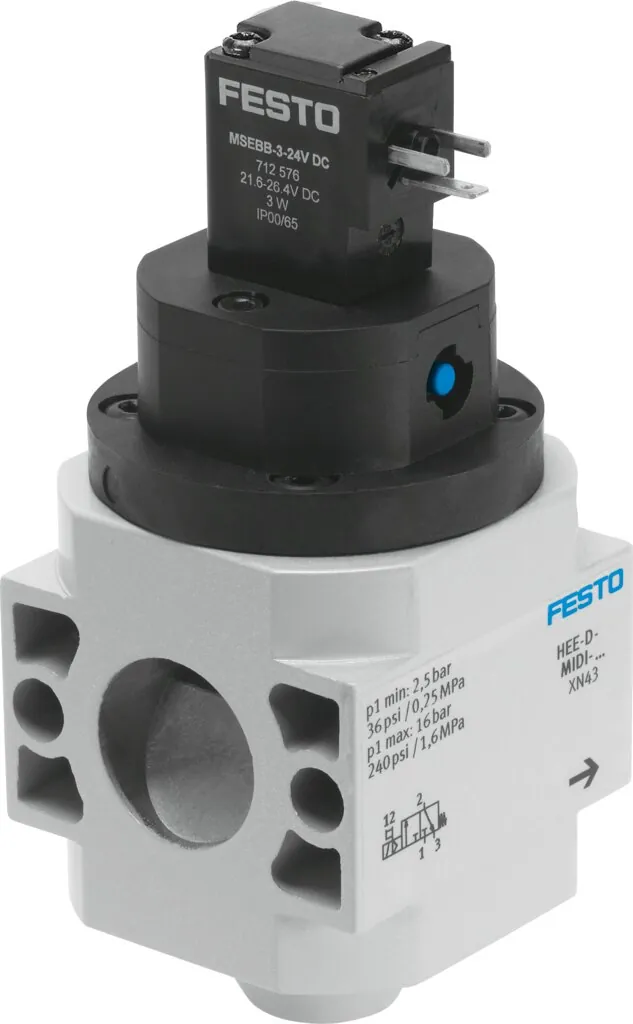

FestoРаспределитель плавного пуска

HEE-D-MIDI-110

GTIN 4052568140793 Оригинал Festo

Распределитель плавного пуска Festo HEE-D-MIDI-110: для блоков подготовки воздуха, без резьбовых соединительных плит, с резьбовыми шпильками FRB.

Присоединение 3
G1/4
Тип конструкции
Золотниковый
Тип управления
Электрический
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Масса
500 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 3

Обозначение

Что означает HEE-D-MIDI-110

  1. HEEСерия

    Распределитель плавного пуска

  2. DИсполнение

    Серия D, металлический корпус

  3. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

  4. 110Номинальное напряжение

    110 В перем. тока

Характеристики

Технические данные HEE-D-MIDI-110

Основные

Тип конструкции
Золотниковый
Тип управления
Электрический
Тип уплотнения
Мягкий
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Защелкиваемый
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный
Рабочий цикл
100 %
Характеристики катушки
110 В перем. тока: 50/60 Гц, мощность переключения 5 В·А, мощность удержания 3.7 В·А
Допустимые колебания напряжения
+/- 10 %
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 3
G1/4
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; По DIN EN 175301-803
Отображение статуса сигнала
С принадлежностями

Условия работы

Рабочее давление
2,5 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
500 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к HEE-D-MIDI-110

По разделу «Принадлежности» каталога Festo — для размера MIDI.

Катушки и управление1
Крепление2
Датчики и кабели2

Документы

Документация

PDFТаблица данных HEE-D-MIDI-110PDF · Festo · на русскомPDFКаталог Festo HEE-DPDF · на английском · Festo, 2026HEEВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

HEE-D-MIDI-110: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HEE-D-MIDI-110?

Распределитель плавного пуска Festo HEE-D-MIDI-110, артикул 172960: присоединение 3 — G1/4; тип конструкции — золотниковый; тип управления — электрический; тип уплотнения — мягкий; функция быстрого выхлопа — не дросселируемый; масса — 500 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HEE-D-MIDI-110?

По таблице данных Festo: рабочее давление — 2,5 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HEE-D-MIDI-110?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HEE-D-MIDI-110?

HEE — распределитель плавного пуска; D — исполнение: серия D, металлический корпус; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит); 110 — номинальное напряжение: 110 В перем. тока.

06Какие исполнения есть в серии HEE, кроме HEE-D-MIDI-110?

В серии «Распределитель плавного пуска HEE» — 36 позиций. У HEE-D-MIDI-110: присоединение 3 — G1/4. Другие варианты (присоединение 3: G1/8, G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HEE-D-MIDI-110?

В блоке «Принадлежности» на этой странице: катушки и управление (1), крепление (2), датчики и кабели (2). Например: AHB-MD/MF/MV, FRB-D-MIDI, MEB-LD-12-24DC. Подобраны по каталогу Festo для этого размера.

08Есть ли на HEE-D-MIDI-110 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HEE-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HEE-D-MIDI-110 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HEE-D-MIDI-110 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HEE-D-MIDI-110 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 172960; ввоз официальный, с грузовой таможенной декларацией.
