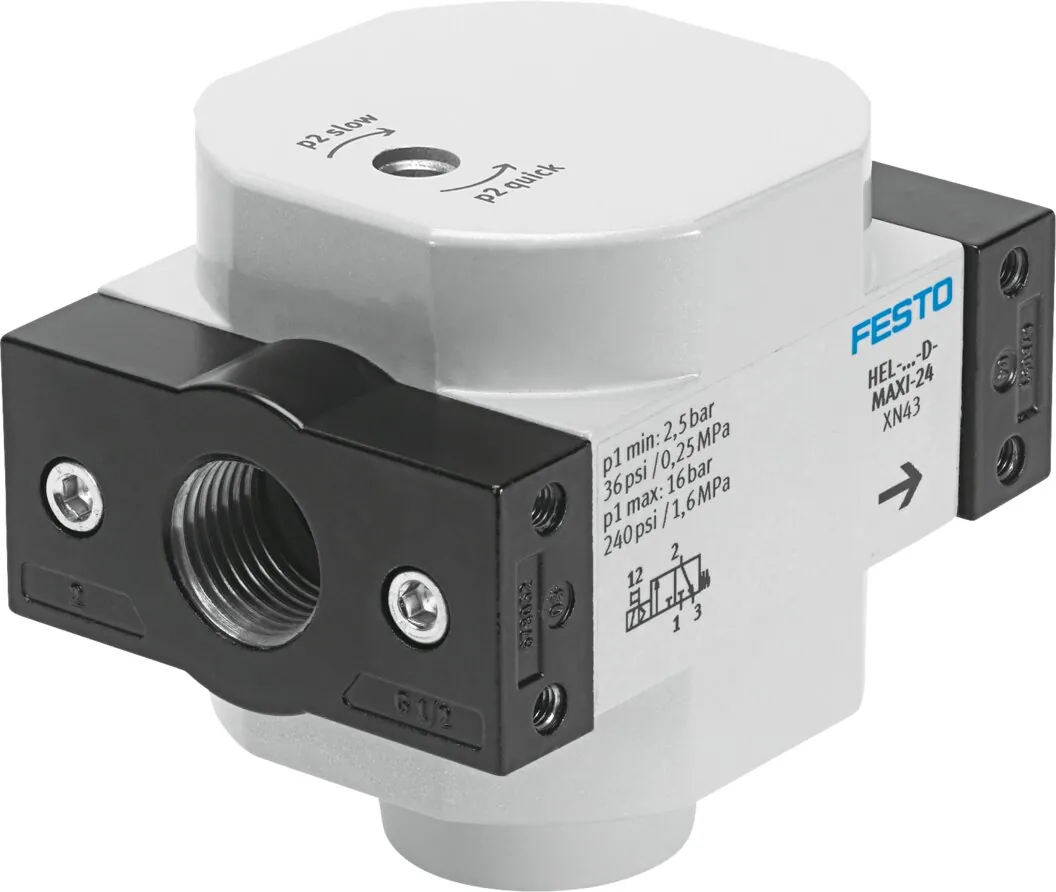

FestoРаспределитель плавного пуска

HEL-1-D-MAXI

GTIN 4052568137519 Оригинал Festo

Распределитель плавного пуска Festo HEL-1-D-MAXI: для устройств подготовки воздуха для постепенный рост давления. Выполнен по схеме 2/2-распределителя.

Присоединение 1
G1
Значение b
0,54
Значение С
28,3 л/(с·бар)
Функция быстрого выхлопа
Дросселирующий
Тип управления
Пневматический
Масса
394 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HEL-1-D-MAXI

  1. HELСерия

    Распределитель плавного пуска

  2. 1Пневматическое присоединение

    Внутренняя резьба G1

  3. DИсполнение

    Серия D, металлический корпус

  4. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

Характеристики

Технические данные HEL-1-D-MAXI

Основные

Функция быстрого выхлопа
Дросселирующий
Тип управления
Пневматический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Функция распределителя
2/2 Н.З., моностабильный
Значение b
0,54
Значение С
28,3 л/(с·бар)
Стандартный номинальный расход
6500 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Тип крепления
Линейный монтаж
Пневматическое подключение, канал 1
G1
Пневматическое подключение, канал 2
G1

Условия работы

Рабочее давление
3 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
394 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных HEL-1-D-MAXIPDF · Festo · на русскомPDFКаталог Festo HEL-DPDF · на английском · Festo, 2026HELВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

HEL-1-D-MAXI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HEL-1-D-MAXI?

Распределитель плавного пуска Festo HEL-1-D-MAXI, артикул 165083: присоединение 1 — G1; значение b — 0,54; значение С — 28,3 л/(с·бар); функция быстрого выхлопа — дросселирующий; тип управления — пневматический; масса — 394 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает HEL-1-D-MAXI?

По таблице данных Festo: рабочее давление — 3 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен HEL-1-D-MAXI?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HEL-1-D-MAXI?

HEL — распределитель плавного пуска; 1 — пневматическое присоединение: внутренняя резьба G1; D — исполнение: серия D, металлический корпус; MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит).

06Какие исполнения есть в серии HEL, кроме HEL-1-D-MAXI?

В серии «Распределитель плавного пуска HEL» — 13 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на HEL-1-D-MAXI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HEL-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит HEL-1-D-MAXI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HEL-1-D-MAXI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09HEL-1-D-MAXI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 165083; ввоз официальный, с грузовой таможенной декларацией.
