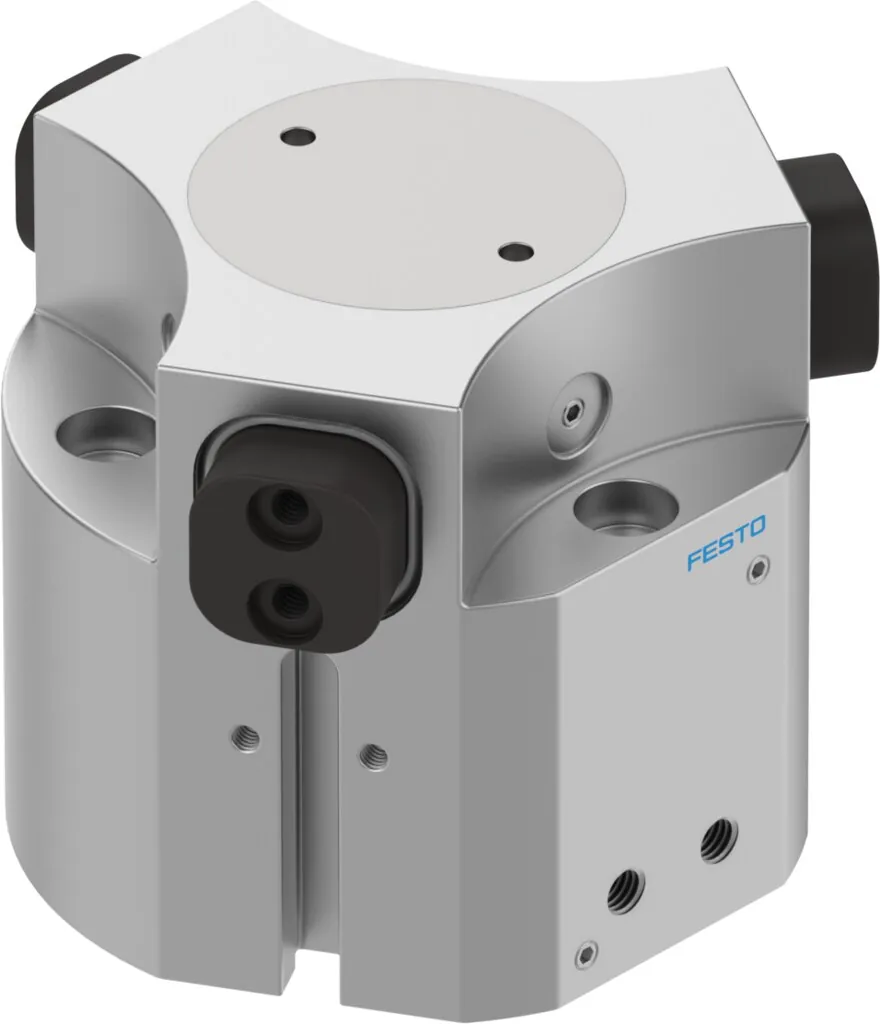

FestoТрехточечный захват

HGDD-40-A-G1

GTIN 4052568227883 Оригинал Festo

Трехточечный захват Festo HGDD-40-A-G1: с запасом усилия зажатия при открытии …-G1.

Размер
40
Присоединение
M5
Пневматическое подключение, воздух обдува
M3
Ход каждой губки захвата
6 мм
Макс. точность повторения
<= 0,2 мм
Масса
775 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HGDD-40-A-G1

  1. HGDDСерия

    Трехточечный захват

  2. 40Типоразмер

    40 мм

  3. AОпрос положения

    Для датчиков положения

  4. G1Удержание усилия захвата

    На раскрытие

Характеристики

Технические данные HGDD-40-A-G1

Основные

Размер
40
Ход каждой губки захвата
6 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,05 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,03 мм
Кол-во губок захватов
3
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
3-точечный
Гарантированное усилие захвата
На открытие
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
70 мс
Мин, время закрытия при 6 бар
211 мс
Класс защиты
IP65
Массовый момент инерции
5,01 кг·см²
Макс. усилие на губку захвата Fz, статическое
700 Н
Макс. момент на захвате Mx, статич.
25 Н·м
Макс. момент на захвате My, статич.
18 Н·м
Макс. момент на захвате Mz, статич.
20 Н·м
Интервалы между смазкой направляющих
5 млн переключений
Maкс. вес на внешний палец захвата
130 г
Тип крепления
С отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M3
Пневматическое присоединение
M5

Условия работы

Рабочее давление
4 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
775 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Деформируемый алюминиевый сплав, анодированный
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGDD-40-A-G1

По разделу «Принадлежности» каталога Festo — для размера 40. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6

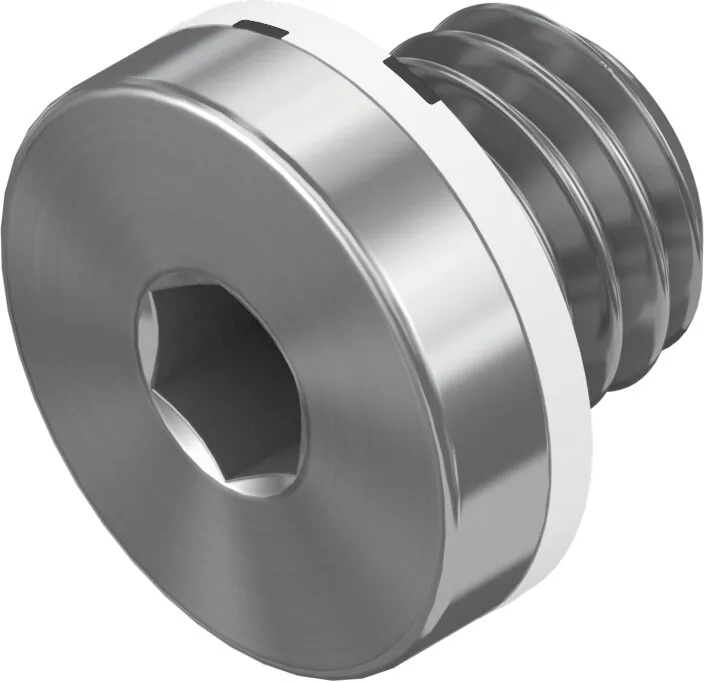

Подключение воздуха23
Сменные части1

Документы

Документация

PDFТаблица данных HGDD-40-A-G1PDF · Festo · на русскомPDFКаталог Festo HGDDPDF · на английском · Festo, 2026HGDDВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

HGDD-40-A-G1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGDD-40-A-G1?

Трехточечный захват Festo HGDD-40-A-G1, артикул 1163041: размер — 40; присоединение — M5; пневматическое подключение, воздух обдува — M3; ход каждой губки захвата — 6 мм; макс. точность повторения — <= 0,2 мм; масса — 775 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен трёхточечный захват?

Он удерживает круглые детали тремя губками и центрирует их. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGDD-40-A-G1?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен HGDD-40-A-G1?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — деформируемый алюминиевый сплав, анодированный; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGDD-40-A-G1?

HGDD — трехточечный захват; 40 — типоразмер: 40 мм; A — опрос положения: для датчиков положения; G1 — удержание усилия захвата: на раскрытие.

06Какие исполнения есть в серии HGDD, кроме HGDD-40-A-G1?

В серии «Трехточечный захват HGDD» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGDD-40-A-G1?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (23), сменные части (1). Например: SIEN-M8B-PS-K-L, QSM-M5-6, BUB-HGDD-40. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGDD-40-A-G1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGDD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGDD-40-A-G1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGDD-40-A-G1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGDD-40-A-G1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1163041; ввоз официальный, с грузовой таможенной декларацией.
