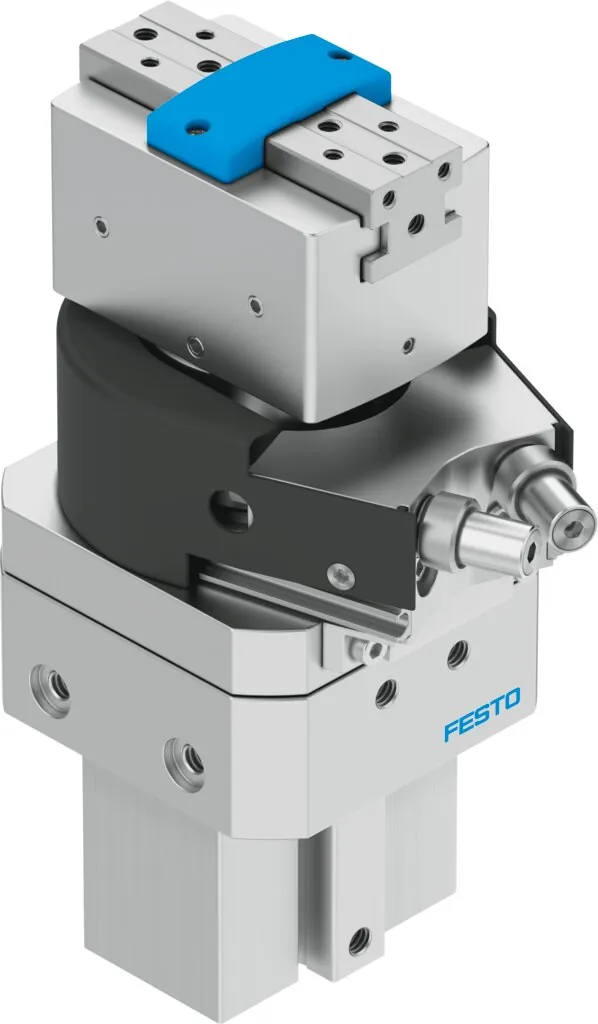

FestoПоворотно-захватный блок

HGDS-PP-20-YSRT-A-B

GTIN 4052568228279 Оригинал Festo

Поворотно-захватный блок Festo HGDS-PP-20-YSRT-A-B: с гидравлическим демпфированием.

Размер
20
Мин, время закрытия при 6 бар
70 мс
Мин, время открытия при 6 бар
60 мс
Точная настройка поворотного привода
−2,5 °
Диапазон настройки угла поворота
0 … 210 °
Масса
1,26 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Точная настройка поворотного привода

Характеристики

Технические данные HGDS-PP-20-YSRT-A-B

Основные

Размер
20
Диапазон настройки угла поворота
0 … 210 °
Ход каждой губки захвата
7 мм
Макс. угловой люфт захвата ax, ay
0,1 °
Макс. люфт губок захвата Sz
0,02 мм
Угол поворота
210 °
Кол-во губок захватов
2
Демпфирование поворотного цилиндра
CC: амортизаторы с обеих сторон
Положение при сборке
Любое
Точная настройка поворотного привода
−2,5 °
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Тип конструкции
Поворотный привод; С параллельным захватом и его приводом
Определение позиции, захват
С датчиком приближения
Определение позиции, поворотный привод
С датчиком приближения
Макс. частота поворота при 6 бар
1,5 Гц
Мин, время открытия при 6 бар
60 мс
Мин, время закрытия при 6 бар
70 мс
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 84 Н
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 168 Н
Макс. усилие на губку захвата Fz, статическое
250 Н
Макс. момент на захвате Mx, статич.
22 Н·м
Макс. момент на захвате My, статич.
22 Н·м
Макс. момент на захвате Mz, статич.
22 Н·м
Теоретический крутящий момент при 6 бар
2,5 Н·м
Maкс. вес на внешний палец захвата
100 г
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой; С пазом типа "ласточкин хвост"
Пневматическое присоединение
M5

Условия работы

Рабочее давление
3 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1260 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал вала привода
Сталь
Материал крышки
Алюминий; POM
Материал уплотнений
NBR
Материал корпуса
Алюминиевый сплав
Материал губок захвата
Легированная сталь, нержавеющая

Принадлежности

Что подходит к HGDS-PP-20-YSRT-A-B

По разделу «Принадлежности» каталога Festo — для размера 20. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели7
Подключение воздуха22

Документы

Документация

PDFТаблица данных HGDS-PP-20-YSRT-A-BPDF · Festo · на русскомPDFКаталог Festo HGDSPDF · на английском · Festo, 2026HGDSВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

HGDS-PP-20-YSRT-A-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGDS-PP-20-YSRT-A-B?

Поворотно-захватный блок Festo HGDS-PP-20-YSRT-A-B, артикул 1187963: размер — 20; мин, время закрытия при 6 бар — 70 мс; мин, время открытия при 6 бар — 60 мс; точная настройка поворотного привода — −2,5 °; диапазон настройки угла поворота — 0 … 210 °; масса — 1,26 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает HGDS-PP-20-YSRT-A-B?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

03Из каких материалов изготовлен HGDS-PP-20-YSRT-A-B?

Материал вала привода — сталь; материал крышки — алюминий, POM; материал уплотнений — NBR; материал корпуса — алюминиевый сплав. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии HGDS, кроме HGDS-PP-20-YSRT-A-B?

В серии «Поворотно-захватный блок HGDS» — 7 позиций. У HGDS-PP-20-YSRT-A-B: точная настройка поворотного привода — −2,5 °. Другие варианты (точная настройка поворотного привода: −6 °) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к HGDS-PP-20-YSRT-A-B?

В блоке «Принадлежности» на этой странице: датчики и кабели (7), подключение воздуха (22). Например: SMT-10M-PS-24V-E-0,3-L-M8D, QSM-M5-6. Подобраны по каталогу Festo для этого размера.

06Есть ли на HGDS-PP-20-YSRT-A-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGDS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит HGDS-PP-20-YSRT-A-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGDS-PP-20-YSRT-A-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08HGDS-PP-20-YSRT-A-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1187963; ввоз официальный, с грузовой таможенной декларацией.
