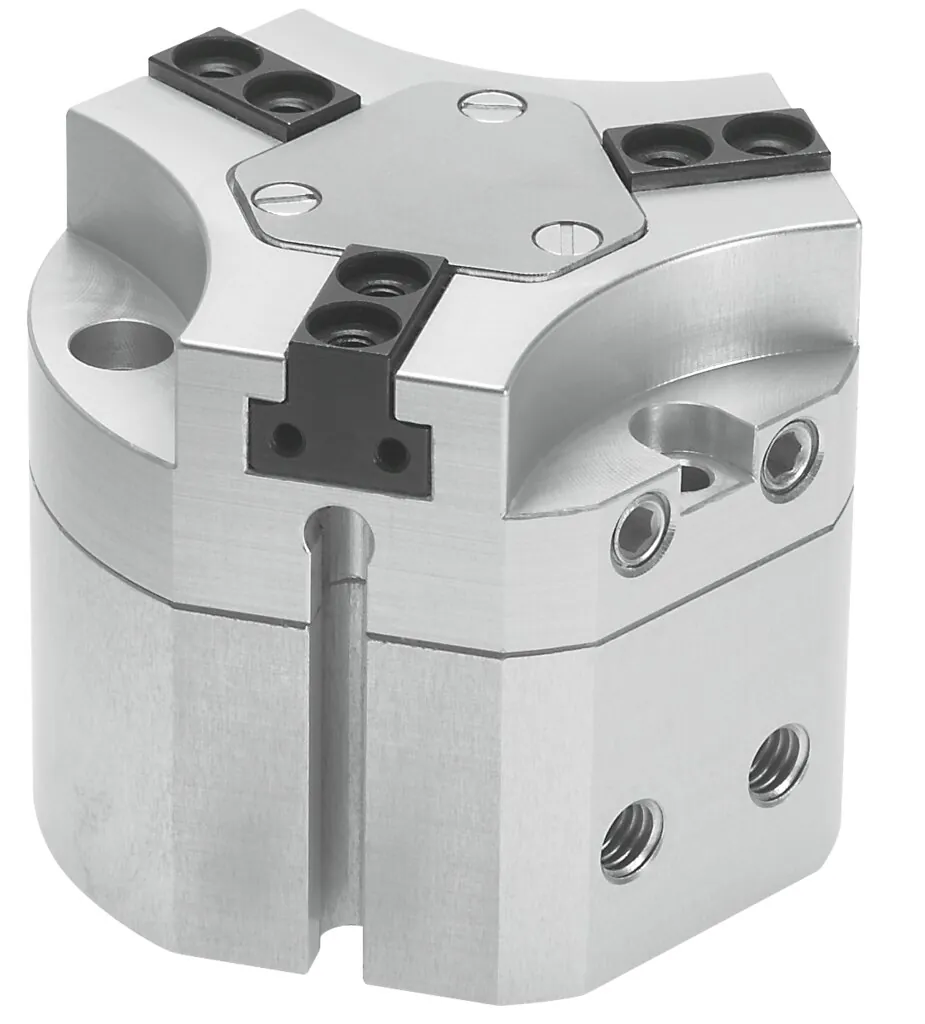

FestoТрехточечный захват

HGDT-25-A

GTIN 4052568179335 Оригинал Festo

Трехточечный захват Festo HGDT-25-A: прочная конструкция, может использоваться в качестве внутреннего и внешнего захвата, для распознавания положения.

Размер
25
Присоединение
M5
Ход каждой губки захвата
3 мм
Мин, время открытия при 6 бар
28 мс
Макс. точность повторения
<= 0,2 мм
Масса
185 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HGDT-25-A

  1. HGDTСерия

    Трехточечный захват

  2. 25Типоразмер

    25 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные HGDT-25-A

Основные

Размер
25
Ход каждой губки захвата
3 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,05 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,03 мм
Кол-во губок захватов
3
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
3-точечный
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 207 Н
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
28 мс
Мин, время закрытия при 6 бар
25 мс
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 69 Н
Массовый момент инерции
0,48 кг·см²
Макс. усилие на губку захвата Fz, статическое
350 Н
Макс. момент на захвате Mx, статич.
7 Н·м
Макс. момент на захвате My, статич.
10 Н·м
Макс. момент на захвате Mz, статич.
5 Н·м
Интервалы между смазкой направляющих
5 млн переключений
Maкс. вес на внешний палец захвата
10 г
Тип крепления
С отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M5
Пневматическое присоединение
M5

Условия работы

Рабочее давление
3 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
185 г

Материалы

Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Алюминиевый сплав; Покрыто COMPCOTE
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGDT-25-A

По разделу «Принадлежности» каталога Festo — для размера 25. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха24
Крепление2

Документы

Документация

PDFТаблица данных HGDT-25-APDF · Festo · на русскомPDFКаталог Festo HGDTPDF · на английском · Festo, 2026HGDTВсе исполнения серии21 позиция, подбор по параметрам

FAQ

Частые вопросы

HGDT-25-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGDT-25-A?

Трехточечный захват Festo HGDT-25-A, артикул 540859: размер — 25; присоединение — M5; ход каждой губки захвата — 3 мм; мин, время открытия при 6 бар — 28 мс; макс. точность повторения — <= 0,2 мм; масса — 185 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен трёхточечный захват?

Он удерживает круглые детали тремя губками и центрирует их. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGDT-25-A?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGDT-25-A?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — алюминиевый сплав, покрыто COMPCOTE; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGDT-25-A?

HGDT — трехточечный захват; 25 — типоразмер: 25 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии HGDT, кроме HGDT-25-A?

В серии «Трехточечный захват HGDT» — 21 позиция. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGDT-25-A?

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (24), крепление (2). Например: SMT-10G-PS-24V-E-0,3Q-M8D, QSM-M5-6, SLZZ-16/10. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGDT-25-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGDT; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGDT-25-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGDT-25-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGDT-25-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540859; ввоз официальный, с грузовой таможенной декларацией.
