FestoТрехточечный захват

HGDT-63-A-G1

GTIN 4052568179465 Оригинал Festo

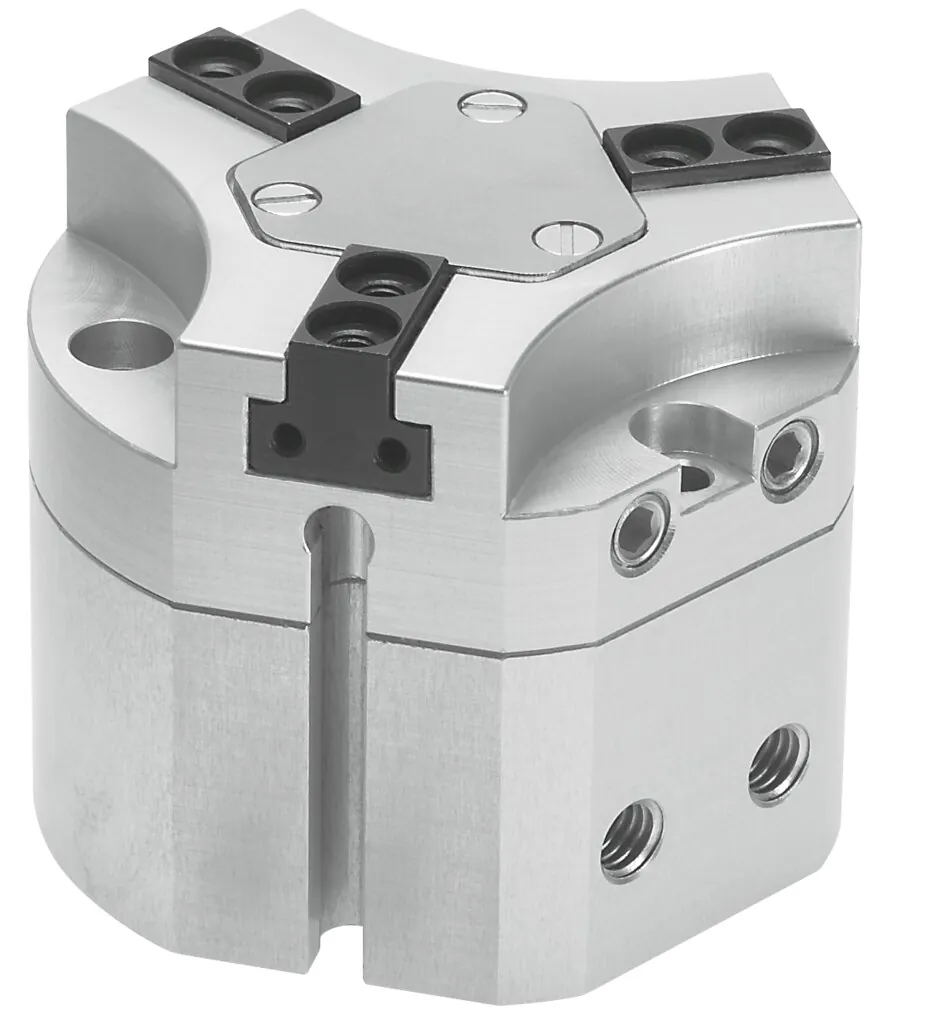

Трехточечный захват Festo HGDT-63-A-G1: прочная конструкция, может использоваться в качестве внутреннего и внешнего захвата, для распознавания положения. С блокировкой открывающего усилия захвата ...-G1.

Размер
63
Присоединение
G1/8
Ход каждой губки захвата
10 мм
Мин, время открытия при 6 бар
48 мс
Макс. точность повторения
<= 0,2 мм
Масса
2,47 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HGDT-63-A-G1

  1. HGDTСерия

    Трехточечный захват

  2. 63Типоразмер

    63 мм

  3. AОпрос положения

    Для датчиков положения

  4. G1Удержание усилия захвата

    На раскрытие

Характеристики

Технические данные HGDT-63-A-G1

Основные

Размер
63
Ход каждой губки захвата
10 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,05 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,03 мм
Кол-во губок захватов
3
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
3-точечный
Гарантированное усилие захвата
На открытие
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Макс. частота работы захвата
<= 4 Гц
Мин, время открытия при 6 бар
48 мс
Мин, время закрытия при 6 бар
246 мс
Массовый момент инерции
42,44 кг·см²
Макс. усилие на губку захвата Fz, статическое
2500 Н
Макс. момент на захвате Mx, статич.
80 Н·м
Макс. момент на захвате My, статич.
50 Н·м
Макс. момент на захвате Mz, статич.
60 Н·м
Интервалы между смазкой направляющих
5 млн переключений
Maкс. вес на внешний палец захвата
250 г
Тип крепления
С отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M5
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
4 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
2469 г

Материалы

Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Алюминиевый сплав; Покрыто COMPCOTE
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGDT-63-A-G1

По разделу «Принадлежности» каталога Festo — для размера 63. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Крепление1
Сменные части1

Документы

Документация

PDFТаблица данных HGDT-63-A-G1PDF · Festo · на русскомPDFКаталог Festo HGDTPDF · на английском · Festo, 2026HGDTВсе исполнения серии21 позиция, подбор по параметрам

FAQ

Частые вопросы

HGDT-63-A-G1: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGDT-63-A-G1?

Трехточечный захват Festo HGDT-63-A-G1, артикул 540872: размер — 63; присоединение — G1/8; ход каждой губки захвата — 10 мм; мин, время открытия при 6 бар — 48 мс; макс. точность повторения — <= 0,2 мм; масса — 2,47 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен трёхточечный захват?

Он удерживает круглые детали тремя губками и центрирует их. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGDT-63-A-G1?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGDT-63-A-G1?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — алюминиевый сплав, покрыто COMPCOTE; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGDT-63-A-G1?

HGDT — трехточечный захват; 63 — типоразмер: 63 мм; A — опрос положения: для датчиков положения; G1 — удержание усилия захвата: на раскрытие.

06Какие исполнения есть в серии HGDT, кроме HGDT-63-A-G1?

В серии «Трехточечный захват HGDT» — 21 позиция. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGDT-63-A-G1?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), крепление (1), сменные части (1). Например: QS-G1/8-8, SLZZ-25/16, BUB-HGDT-63. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGDT-63-A-G1 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGDT; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGDT-63-A-G1 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGDT-63-A-G1 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGDT-63-A-G1 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540872; ввоз официальный, с грузовой таможенной декларацией.
