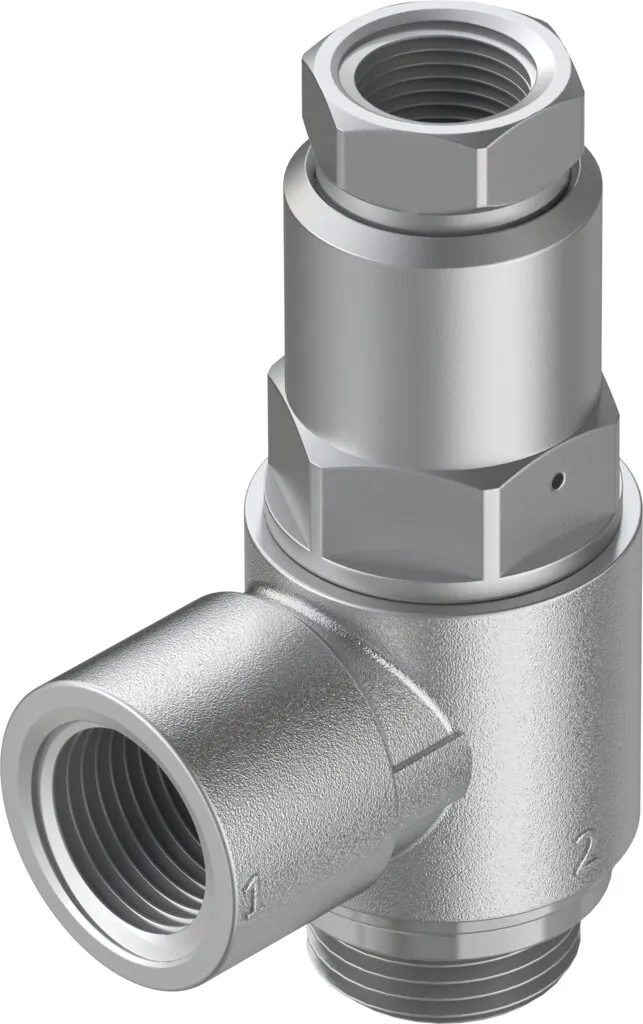

FestoУправляемый обратный клапан

HGL-3/8-B

GTIN 4052568006846 Оригинал Festo

Управляемый обратный клапан Festo HGL-3/8-B: с уплотнительным кольцом OL.

Присоединение 1
G3/8
Присоединение 2
G3/8
Подвод пилотного воздуха 21
G1/4
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар
1500 л/мин
Функция распределителя
Пилотный с обратным клапаном
Масса
63 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает HGL-3/8-B

  1. HGLСерия

    Управляемый обратный клапан

  2. 3/8Пневматическое присоединение 2

    Наружная резьба G3/8

  3. BПоколение

    Серия B

Характеристики

Технические данные HGL-3/8-B

Основные

Функция распределителя
Пилотный с обратным клапаном
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Подвод пилотного воздуха 21
G1/4
Тип управления
Пневматический
Тип крепления
Резьбовой; с наружной резьбой
Пилотное давление
1 … 10 бар
Положение при сборке
Любое
Стандартная пропускная способность 1 -> 2 из 6 на 0 бар
1500 л/мин
Стандартный номинальный расход 1 -> 2 из 6 на 5 бар
1100 л/мин
Номинальный момент затяжки
12,5 Н·м
Допуск для номинального момента затяжки
± 10 %

Условия работы

Рабочее давление
0,5 … 10 бар
Температура окружающей среды
−10 … 60 °C
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Класс чистоты помещения
Класс 4 по ISO
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Масса

Вес продукта
62,9 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал пустотелого болта
Алюминиевый сплав; Анодированный
Материал отпускающего кольца
POM
Материал невозвратной втулки
NBR
Материал поворотного фитинга
Цинковая штамповка

Принадлежности

Что подходит к HGL-3/8-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных HGL-3/8-BPDF · Festo · на русскомPDFКаталог Festo HGLPDF · на английском · Festo, 2026HGLВсе исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

HGL-3/8-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGL-3/8-B?

Управляемый обратный клапан Festo HGL-3/8-B, артикул 530032: присоединение 1 — G3/8; присоединение 2 — G3/8; подвод пилотного воздуха 21 — G1/4; стандартная пропускная способность 1 -> 2 из 6 на 0 бар — 1500 л/мин; функция распределителя — пилотный с обратным клапаном; масса — 63 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает управляемый обратный клапан?

Пропускает воздух в одном направлении, а в обратном — только при сигнале управления.

03При каком давлении и температуре работает HGL-3/8-B?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGL-3/8-B?

Материал уплотнений — NBR; материал пустотелого болта — алюминиевый сплав, анодированный; материал отпускающего кольца — POM; материал невозвратной втулки — NBR. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGL-3/8-B?

HGL — управляемый обратный клапан; 3/8 — пневматическое присоединение 2: наружная резьба G3/8; B — поколение: серия B.

06Какие исполнения есть в серии HGL, кроме HGL-3/8-B?

В серии «Управляемый обратный клапан HGL» — 14 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGL-3/8-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QS-G3/8-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGL-3/8-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGL-3/8-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGL-3/8-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGL-3/8-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 530032; ввоз официальный, с грузовой таможенной декларацией.
