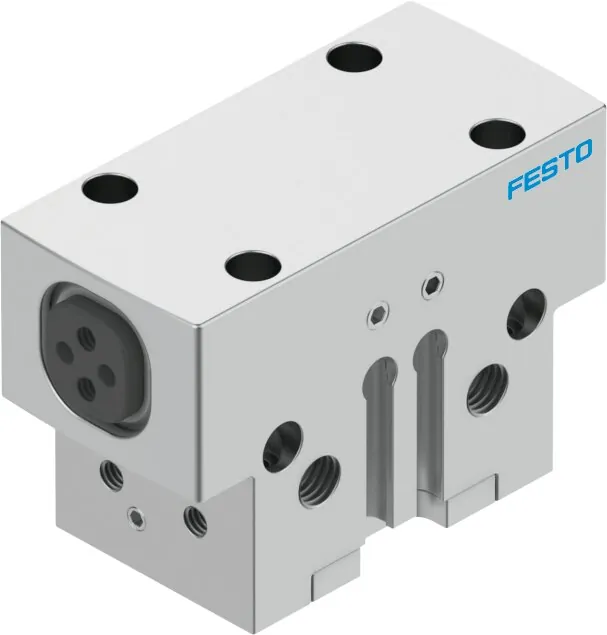

FestoПараллельный захват

HGPD-16-A

GTIN 4052568227012 Оригинал Festo

Параллельный захват Festo HGPD-16-A: 16; m5; m3; без.

Размер
16
Присоединение
M5
Пневматическое подключение, воздух обдува
M3
Гарантированное усилие захвата
Без
Ход каждой губки захвата
3 мм
Масса
100 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • 16
  • 20
  • 25
  • 35
  • 40
  • 50
  • 63
  • 80

Гарантированное усилие захвата

Обозначение

Что означает HGPD-16-A

  1. HGPDСерия

    Параллельный захват

  2. 16Типоразмер

    16 мм

  3. AОпрос положения

    Для датчиков положения

Характеристики

Технические данные HGPD-16-A

Основные

Размер
16
Ход каждой губки захвата
3 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,03 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 94 Н
Макс. частота работы захвата
<= 3 Гц
Мин, время открытия при 6 бар
15 мс
Мин, время закрытия при 6 бар
17 мс
Maкс. вес на внешний палец захвата
25 г
Класс защиты
IP65
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 47 Н
Массовый момент инерции
0,22 кг·см²
Макс. усилие на губку захвата Fz, статическое
150 Н
Макс. момент на захвате Mx, статич.
8 Н·м
Макс. момент на захвате My, статич.
4 Н·м
Макс. момент на захвате Mz, статич.
3 Н·м
Интервалы между смазкой направляющих
5.000.000 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой; с отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M3
Пневматическое присоединение
M5

Условия работы

Рабочее давление
3 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Анодированный алюминий
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGPD-16-A

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели6
Подключение воздуха23
Крепление1
Сменные части1

Документы

Документация

PDFТаблица данных HGPD-16-APDF · Festo · на русскомPDFКаталог Festo HGPDPDF · на английском · Festo, 2026HGPDВсе исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPD-16-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPD-16-A?

Параллельный захват Festo HGPD-16-A, артикул 1132936: размер — 16; присоединение — M5; пневматическое подключение, воздух обдува — M3; гарантированное усилие захвата — без; ход каждой губки захвата — 3 мм; масса — 100 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPD-16-A?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен HGPD-16-A?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — анодированный алюминий; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPD-16-A?

HGPD — параллельный захват; 16 — типоразмер: 16 мм; A — опрос положения: для датчиков положения.

06Какие исполнения есть в серии HGPD, кроме HGPD-16-A?

В серии «Параллельный захват HGPD» — 13 позиций. У HGPD-16-A: размер — 16; гарантированное усилие захвата — без. Другие варианты (размер: 20) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPD-16-A?

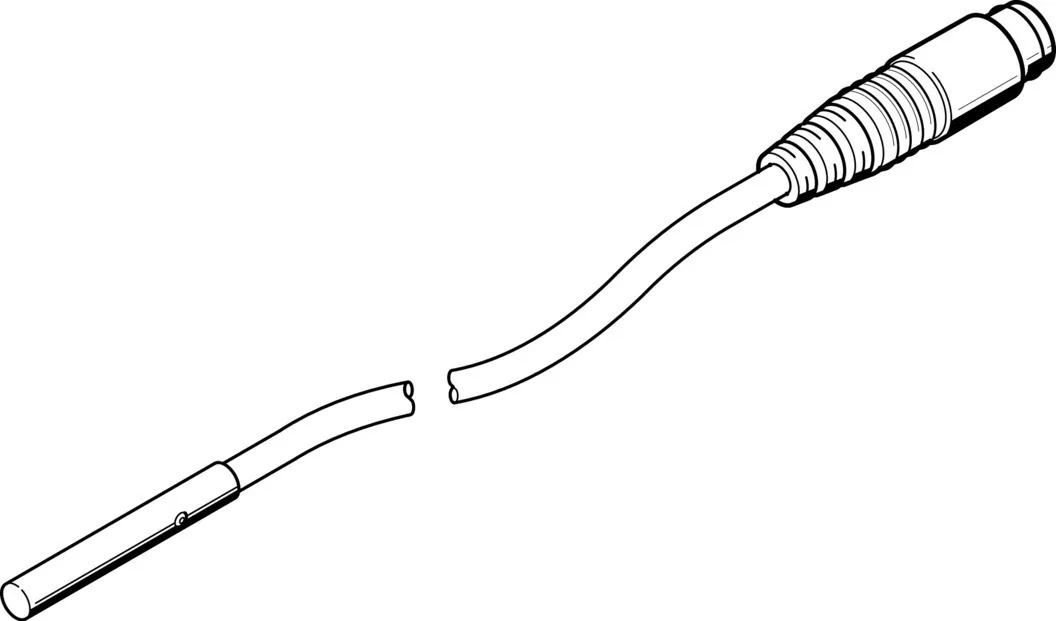

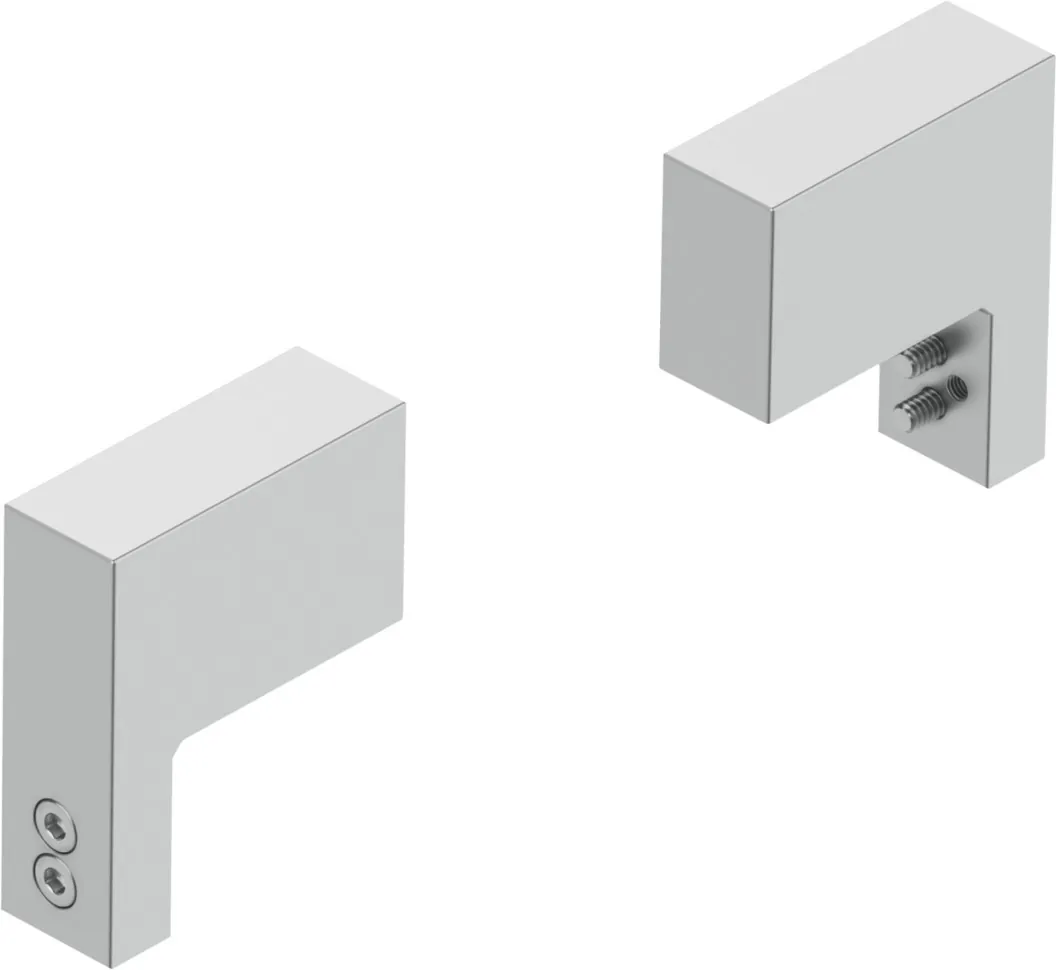

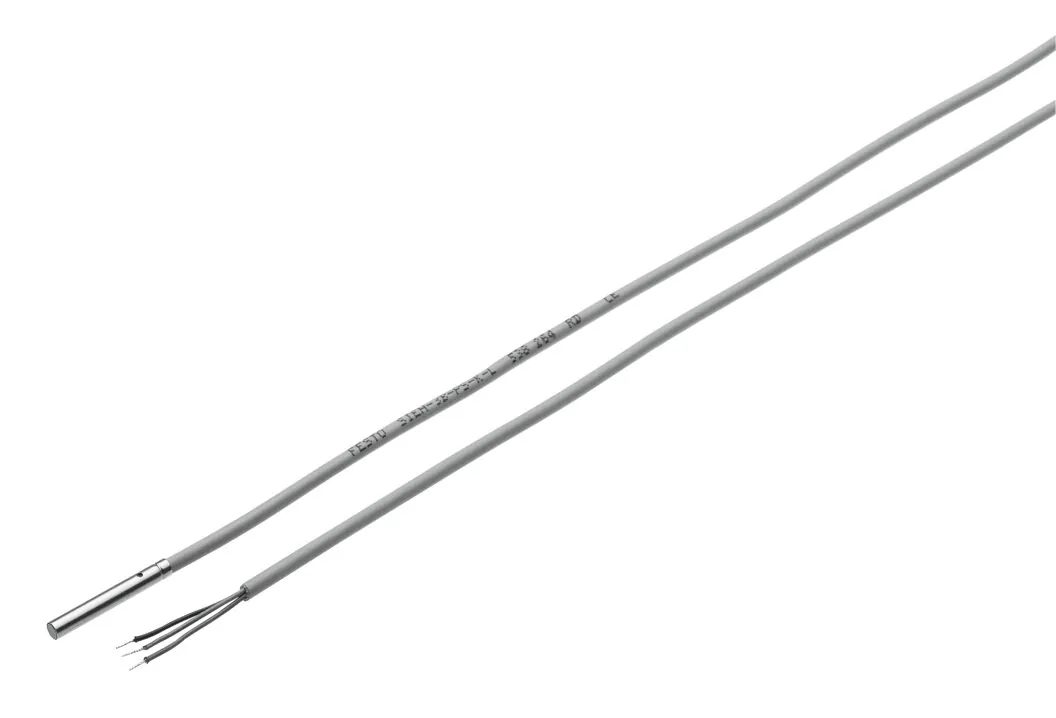

В блоке «Принадлежности» на этой странице: датчики и кабели (6), подключение воздуха (23), крепление (1), сменные части (1). Например: SIEH-3B-PS-K-L, QSM-M5-6, ZBS-2, BUB-HGPD-16. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPD-16-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPD; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPD-16-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPD-16-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPD-16-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 1132936; ввоз официальный, с грузовой таможенной декларацией.
