FestoПараллельный захват

HGPP-16-A-G2

GTIN 4052568148317 Оригинал Festo

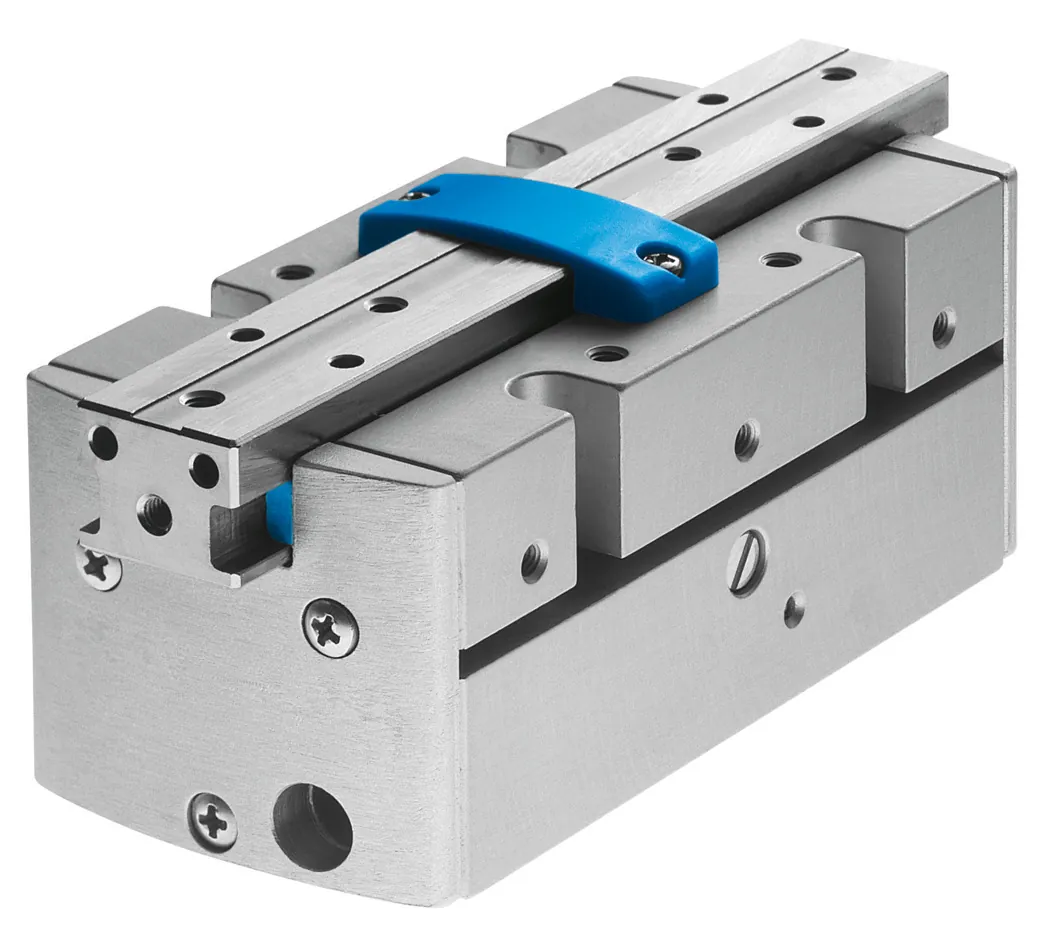

Параллельный захват Festo HGPP-16-A-G2: прецизионный, для распознавания положения посредством датчика Холла или индуктивных датчиков. С блокировкой закрывающего усилия захвата ...-G2.

Размер
16
Присоединение
M5
Гарантированное усилие захвата
На закрытие
Ход каждой губки захвата
5 мм
Макс. точность повторения
0,1 мм
Масса
317 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Гарантированное усилие захвата

  • Без
  • На закрытие
  • На открытие

Обозначение

Что означает HGPP-16-A-G2

  1. HGPPСерия

    Параллельный захват

  2. 16Типоразмер

    16 мм

  3. AОпрос положения

    Для датчиков положения

  4. G2Удержание усилия захвата

    Нормально разомкнутый контакт

Характеристики

Технические данные HGPP-16-A-G2

Основные

Размер
16
Ход каждой губки захвата
5 мм
Макс. точность повторения
0,1 мм
Точность повторения, захват
<= 0,02 мм
Кол-во губок захватов
2
Привод
Пневматический
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
На закрытие
Тип конструкции
Рейка и шестерня
Определение позиции
Для датчиков Холла.; Для индуктивных датчиков.
Макс. частота работы захвата
4 Гц
Мин, время открытия при 6 бар
57 мс
Мин, время закрытия при 6 бар
46 мс
Maкс. вес на внешний палец захвата
150 г
Макс. усилие на губку захвата Fz, статическое
130 Н
Макс. момент на захвате Mx, статич.
7 Н·м
Макс. момент на захвате My, статич.
7 Н·м
Макс. момент на захвате Mz, статич.
7 Н·м
Тип крепления
С внутренней резьбой
Пневматическое присоединение
M5

Условия работы

Рабочее давление
5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
317 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
POM
Материал корпуса
Алюминиевый сплав с глубоким анодированием
Материал губок захвата
Деформируемый алюминиевый сплав, никелированный

Принадлежности

Что подходит к HGPP-16-A-G2

По разделу «Принадлежности» каталога Festo — для размера 16. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели7
Подключение воздуха22

Документы

Документация

PDFТаблица данных HGPP-16-A-G2PDF · Festo · на русскомPDFКаталог Festo HGPPPDF · на английском · Festo, 2026HGPPВсе исполнения серии20 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPP-16-A-G2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPP-16-A-G2?

Параллельный захват Festo HGPP-16-A-G2, артикул 187872: размер — 16; присоединение — M5; гарантированное усилие захвата — на закрытие; ход каждой губки захвата — 5 мм; макс. точность повторения — 0,1 мм; масса — 317 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPP-16-A-G2?

По таблице данных Festo: рабочее давление — 5 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGPP-16-A-G2?

Материал закрывающей крышки — POM; материал корпуса — алюминиевый сплав с глубоким анодированием; материал губок захвата — деформируемый алюминиевый сплав, никелированный. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPP-16-A-G2?

HGPP — параллельный захват; 16 — типоразмер: 16 мм; A — опрос положения: для датчиков положения; G2 — удержание усилия захвата: нормально разомкнутый контакт.

06Какие исполнения есть в серии HGPP, кроме HGPP-16-A-G2?

В серии «Параллельный захват HGPP» — 20 позиций. У HGPP-16-A-G2: гарантированное усилие захвата — на закрытие. Другие варианты (гарантированное усилие захвата: без) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPP-16-A-G2?

В блоке «Принадлежности» на этой странице: датчики и кабели (7), подключение воздуха (22). Например: SIES-Q5B-PS-K-L, QSM-M5-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPP-16-A-G2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPP-16-A-G2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPP-16-A-G2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPP-16-A-G2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 187872; ввоз официальный, с грузовой таможенной декларацией.
