FestoПараллельный захват

HGPT-35-A-B

GTIN 4052568206758 Оригинал Festo

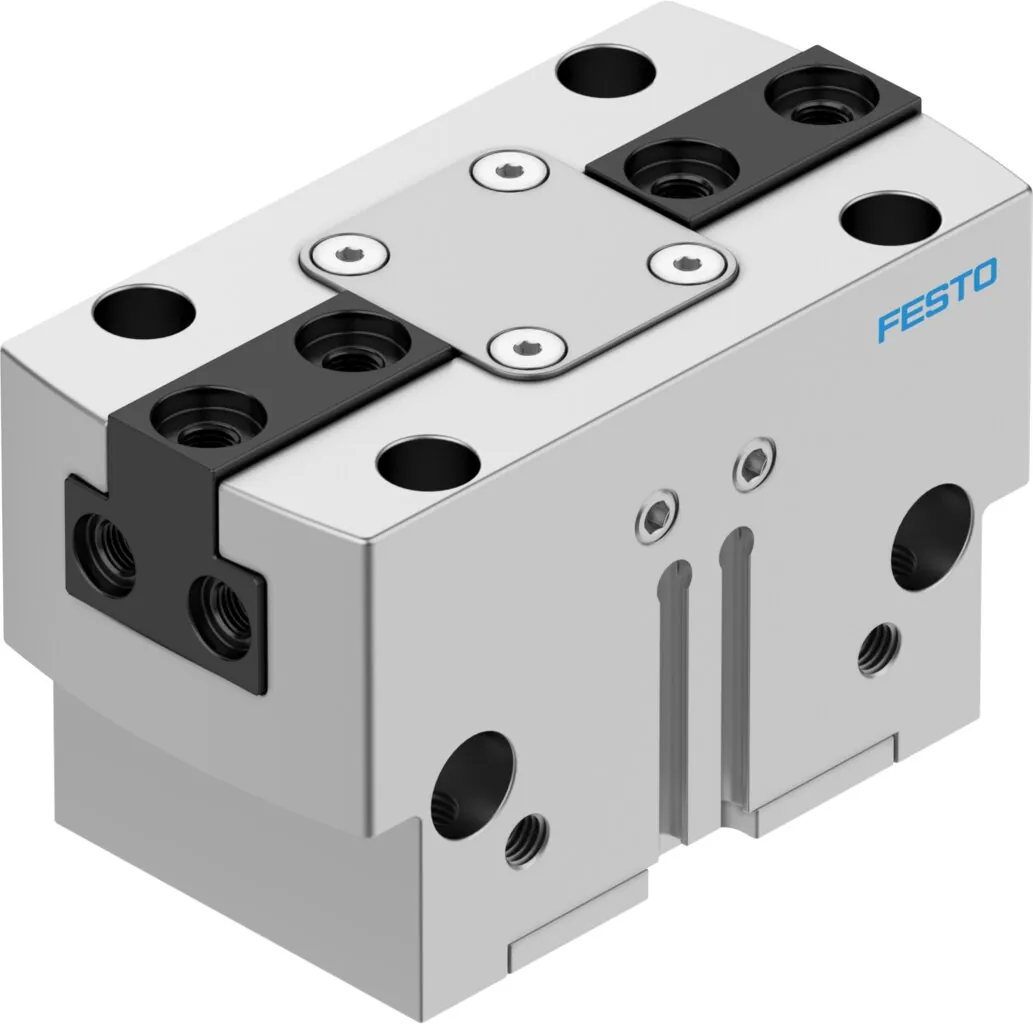

Параллельный захват Festo HGPT-35-A-B: прочность.

Размер
35
Присоединение
M5
Пневматическое подключение, воздух обдува
M5
Гарантированное усилие захвата
Без
Ход каждой губки захвата
8 мм
Масса
490 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Гарантированное усилие захвата

Обозначение

Что означает HGPT-35-A-B

  1. HGPTСерия

    Параллельный захват

  2. 35Типоразмер

    35 мм

  3. AОпрос положения

    Для датчиков положения

  4. BПоколение

    Серия B

Характеристики

Технические данные HGPT-35-A-B

Основные

Размер
35
Ход каждой губки захвата
8 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,05 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 458 Н
Макс. частота работы захвата
<= 3 Гц
Мин, время открытия при 6 бар
36 мс
Мин, время закрытия при 6 бар
67 мс
Maкс. вес на внешний палец захвата
180 г
Класс защиты
IP40
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 229 Н
Массовый момент инерции
2,807 кг·см²
Макс. усилие на губку захвата Fz, статическое
1800 Н
Макс. момент на захвате Mx, статич.
80 Н·м
Макс. момент на захвате My, статич.
60 Н·м
Макс. момент на захвате Mz, статич.
50 Н·м
Интервалы между смазкой направляющих
5 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой; с отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M5
Пневматическое присоединение
M5

Условия работы

Рабочее давление
3 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
490 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Анодированный алюминий
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGPT-35-A-B

По разделу «Принадлежности» каталога Festo — для размера 35. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели4
Подключение воздуха23

Документы

Документация

PDFТаблица данных HGPT-35-A-BPDF · Festo · на русскомPDFКаталог Festo HGPTPDF · на английском · Festo, 2026HGPTВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPT-35-A-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPT-35-A-B?

Параллельный захват Festo HGPT-35-A-B, артикул 560210: размер — 35; присоединение — M5; пневматическое подключение, воздух обдува — M5; гарантированное усилие захвата — без; ход каждой губки захвата — 8 мм; масса — 490 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPT-35-A-B?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен HGPT-35-A-B?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — анодированный алюминий; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPT-35-A-B?

HGPT — параллельный захват; 35 — типоразмер: 35 мм; A — опрос положения: для датчиков положения; B — поколение: серия B.

06Какие исполнения есть в серии HGPT, кроме HGPT-35-A-B?

В серии «Параллельный захват HGPT» — 37 позиций. У HGPT-35-A-B: размер — 35; гарантированное усилие захвата — без. Другие варианты (размер: 20, 25, 40) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPT-35-A-B?

В блоке «Принадлежности» на этой странице: датчики и кабели (4), подключение воздуха (23). Например: SMT-10G-PS-24V-E-0,3Q-M8D, QSM-M5-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPT-35-A-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPT; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPT-35-A-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPT-35-A-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPT-35-A-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560210; ввоз официальный, с грузовой таможенной декларацией.
