FestoПараллельный захват

HGPT-50-A-B

GTIN 4052568206871 Оригинал Festo

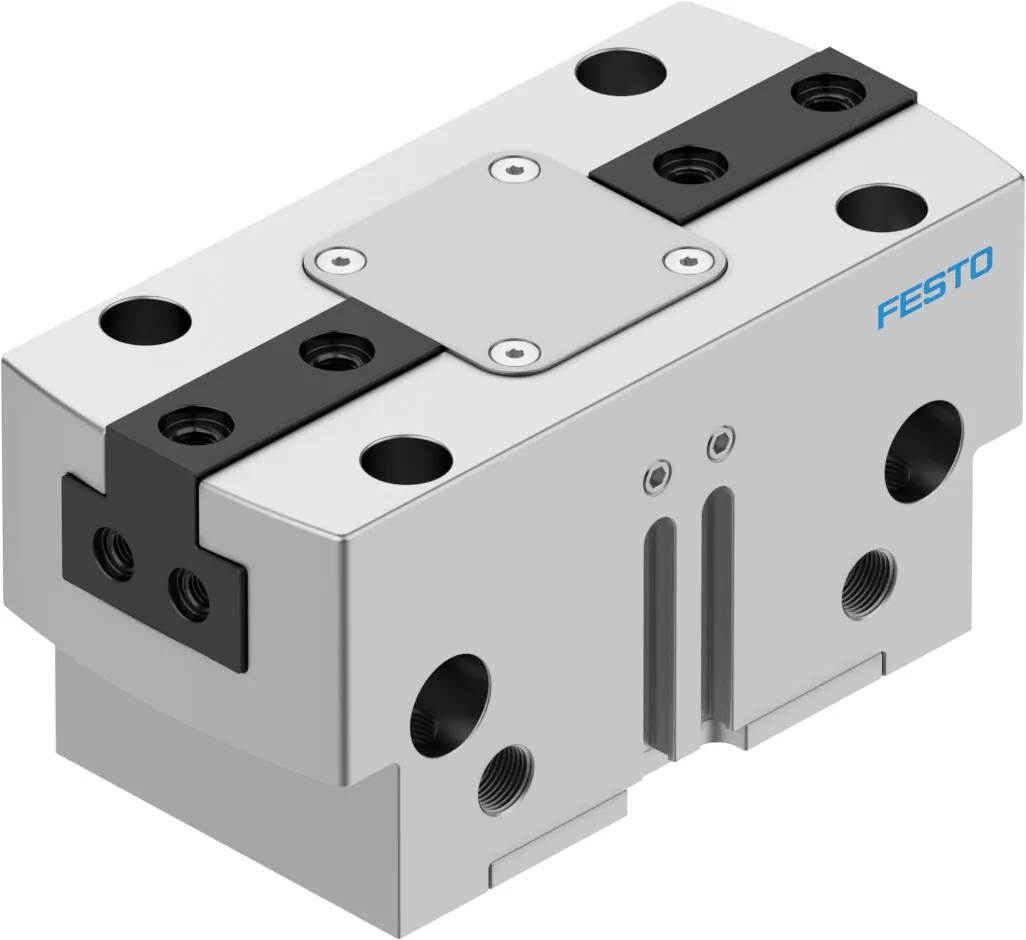

Параллельный захват Festo HGPT-50-A-B: прочность.

Размер
50
Присоединение
G1/8
Пневматическое подключение, воздух обдува
M5
Гарантированное усилие захвата
Без
Ход каждой губки захвата
12 мм
Масса
1,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • 16
  • 20
  • 25
  • 35
  • 40
  • 50
  • 63
  • 80

Гарантированное усилие захвата

Обозначение

Что означает HGPT-50-A-B

  1. HGPTСерия

    Параллельный захват

  2. 50Типоразмер

    50 мм

  3. AОпрос положения

    Для датчиков положения

  4. BПоколение

    Серия B

Характеристики

Технические данные HGPT-50-A-B

Основные

Размер
50
Ход каждой губки захвата
12 мм
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. люфт губок захвата Sz
<= 0,02 мм
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,05 мм
Кол-во губок захватов
2
Привод
Пневматический
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Параллельный
Гарантированное усилие захвата
Без
Тип конструкции
Наклонная плоскость; последовательность перемещения по направляющей
Определение позиции
Для герконов
Суммарное усилие захвата
At 0.6 МПа (6 бар, 87 psi), closing; 1070 Н
Макс. частота работы захвата
<= 2 Гц
Мин, время открытия при 6 бар
80 мс
Мин, время закрытия при 6 бар
85 мс
Maкс. вес на внешний палец захвата
640 г
Класс защиты
IP40
Усилие на губке
At 0.6 МПа (6 бар, 87 psi) closing; 535 Н
Массовый момент инерции
19,488 кг·см²
Макс. усилие на губку захвата Fz, статическое
3200 Н
Макс. момент на захвате Mx, статич.
120 Н·м
Макс. момент на захвате My, статич.
120 Н·м
Макс. момент на захвате Mz, статич.
100 Н·м
Интервалы между смазкой направляющих
5 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка; Со сквозным отверстием и центрирующей втулкой; с отверстием и шпонкой; С внутренней резьбой и шпонкой
Пневматическое подключение, воздух обдува
M5
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
3 … 8 бар
Рабочее давление, воздух обдува
0 … 0,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1400 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
Легированная сталь, нержавеющая
Материал корпуса
Анодированный алюминий
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGPT-50-A-B

По разделу «Принадлежности» каталога Festo — для размера 50. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели5
Подключение воздуха24
Сменные части1

Документы

Документация

PDFТаблица данных HGPT-50-A-BPDF · Festo · на русскомPDFКаталог Festo HGPTPDF · на английском · Festo, 2026HGPTВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

HGPT-50-A-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGPT-50-A-B?

Параллельный захват Festo HGPT-50-A-B, артикул 560222: размер — 50; присоединение — G1/8; пневматическое подключение, воздух обдува — M5; гарантированное усилие захвата — без; ход каждой губки захвата — 12 мм; масса — 1,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает параллельный захват?

Его губки сходятся и расходятся параллельно друг другу. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGPT-50-A-B?

По таблице данных Festo: рабочее давление — 3 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен HGPT-50-A-B?

Материал закрывающей крышки — легированная сталь, нержавеющая; материал корпуса — анодированный алюминий; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGPT-50-A-B?

HGPT — параллельный захват; 50 — типоразмер: 50 мм; A — опрос положения: для датчиков положения; B — поколение: серия B.

06Какие исполнения есть в серии HGPT, кроме HGPT-50-A-B?

В серии «Параллельный захват HGPT» — 37 позиций. У HGPT-50-A-B: размер — 50; гарантированное усилие захвата — без. Другие варианты (размер: 63) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGPT-50-A-B?

В блоке «Принадлежности» на этой странице: датчики и кабели (5), подключение воздуха (24), сменные части (1). Например: SMT-8G-PS-24V-E-0,3Q-M8D, QS-G1/8-8, BUB-HGPT-50-B. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGPT-50-A-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGPT; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGPT-50-A-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGPT-50-A-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGPT-50-A-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 560222; ввоз официальный, с грузовой таможенной декларацией.
