FestoРадиальный захват

HGRT-40-A-G2

GTIN 4052568211134 Оригинал Festo

Радиальный захват Festo HGRT-40-A-G2: с запасом усилия зажатия при закрытии …-G2.

Размер
40
Присоединение
G1/8
Мин, время закрытия при 6 бар
270 мс
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Масса
1,77 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Мин, время закрытия при 6 бар

Обозначение

Что означает HGRT-40-A-G2

  1. HGRTСерия

    Радиальный захват

  2. 40Типоразмер

    40 мм

  3. AОпрос положения

    Для датчиков положения

  4. G2Удержание усилия захвата

    На смыкание

Характеристики

Технические данные HGRT-40-A-G2

Основные

Размер
40
Макс. точность повторения
<= 0,2 мм
Макс. угловой люфт захвата ax, ay
<= 0,1 °
Макс. угол раскрытия
180 °
Симметрично относительно оси
<= 0,2 мм
Точность повторения, захват
<= 0,02 мм
Кол-во губок захватов
2
Положение при сборке
Любое
Режим работы
Двустороннего действия
Функция захвата
Радиальный
Гарантированное усилие захвата
На закрытие
Тип конструкции
Последовательность перемещения по направляющей
Определение позиции
Для герконов; Для индуктивных датчиков.
Макс. частота работы захвата
<= 2 Гц
Мин, время открытия при 6 бар
370 мс
Мин, время закрытия при 6 бар
270 мс
Массовый момент инерции
15,26 кг·см²
Макс. усилие на губку захвата Fz, статическое
400 Н
Макс. момент на захвате My, статич.
17,5 Н·м
Макс. момент на захвате Mz, статич.
1,6 Н·м
Интервалы между смазкой направляющих
10 млн переключений
Тип крепления
Внутренняя резьба и центрирующая втулка
Пневматическое присоединение
G1/8

Условия работы

Рабочее давление
4 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1770 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Деформируемый алюминиевый сплав, анодированный
Материал губок захвата
Сталь закалённая

Принадлежности

Что подходит к HGRT-40-A-G2

По разделу «Принадлежности» каталога Festo — для размера 40. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Датчики и кабели10
Подключение воздуха24
Крепление1

Документы

Документация

PDFТаблица данных HGRT-40-A-G2PDF · Festo · на русскомPDFКаталог Festo HGRTPDF · на английском · Festo, 2026HGRTВсе исполнения серии17 позиций, подбор по параметрам

FAQ

Частые вопросы

HGRT-40-A-G2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGRT-40-A-G2?

Радиальный захват Festo HGRT-40-A-G2, артикул 563913: размер — 40; присоединение — G1/8; мин, время закрытия при 6 бар — 270 мс; макс. точность повторения — <= 0,2 мм; макс. угловой люфт захвата ax, ay — <= 0,1 °; масса — 1,77 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает радиальный захват?

Его губки раскрываются по дуге. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGRT-40-A-G2?

По таблице данных Festo: рабочее давление — 4 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен HGRT-40-A-G2?

Материал корпуса — деформируемый алюминиевый сплав, анодированный; материал губок захвата — сталь закалённая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGRT-40-A-G2?

HGRT — радиальный захват; 40 — типоразмер: 40 мм; A — опрос положения: для датчиков положения; G2 — удержание усилия захвата: на смыкание.

06Какие исполнения есть в серии HGRT, кроме HGRT-40-A-G2?

В серии «Радиальный захват HGRT» — 17 позиций. У HGRT-40-A-G2: мин, время закрытия при 6 бар — 270 мс. Другие варианты (мин, время закрытия при 6 бар: 320 мс) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGRT-40-A-G2?

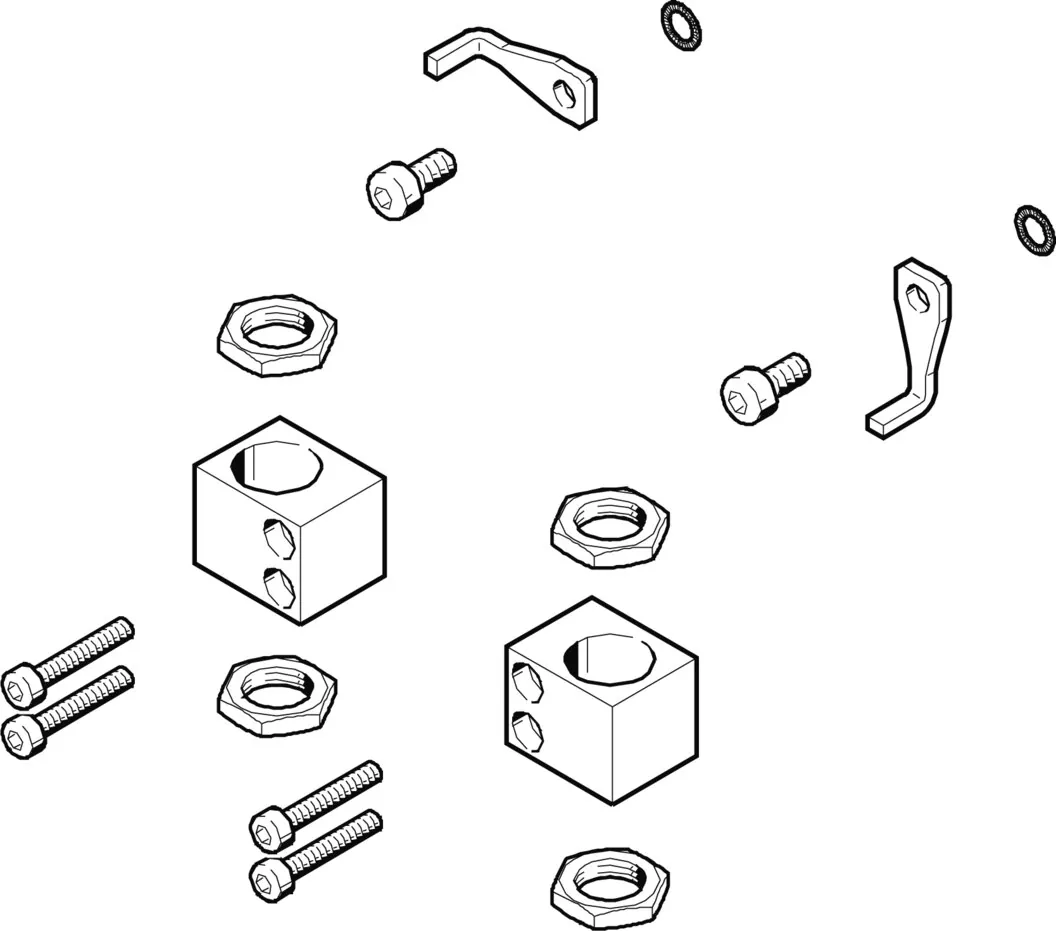

В блоке «Принадлежности» на этой странице: датчики и кабели (10), подключение воздуха (24), крепление (1). Например: SIEN-M8B-PS-K-L, QS-G1/8-8, DASI-B10-40-S12. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGRT-40-A-G2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGRT; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGRT-40-A-G2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGRT-40-A-G2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGRT-40-A-G2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 563913; ввоз официальный, с грузовой таможенной декларацией.
