FestoУгловой захват

HGWM-08-EO-G7

GTIN 4052568144586 Оригинал Festo

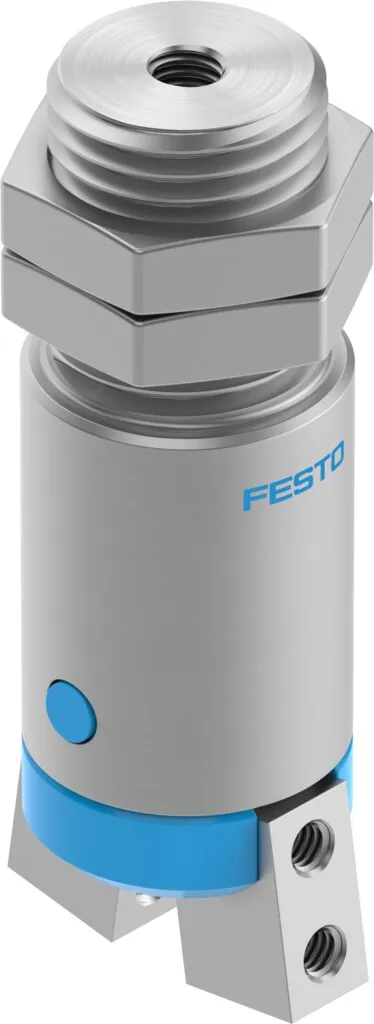

Угловой захват Festo HGWM-08-EO-G7: микро, с наружной резьбой.

Размер: 8
Режим работы: Одностороннего действия; открыт
Тип крепления: С контргайкой
Мин, время закрытия при 6 бар: 1,2 мс
Макс. угловой люфт захвата ax, ay: 0,5 °
Масса: 14 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Обозначение

Что означает HGWM-08-EO-G7

HGWMСерия
Угловой захват
08Типоразмер
8 мм
EOФункция захвата
Одностороннего действия, раскрытие пружиной
G7Способ монтажа
Резьба

Характеристики

Технические данные HGWM-08-EO-G7

Основные

Размер: 8
Макс. угловой люфт захвата ax, ay: 0,5 °
Макс. люфт губок захвата Sz: 0,03 мм
Макс. угол раскрытия: 17 °
Точность повторения, захват: <= 0,02 мм
Кол-во губок захватов: 2
Привод: Пневматический
Режим работы: Одностороннего действия; открыт
Функция захвата: Угол
Гарантированное усилие захвата: Без
Тип конструкции: Наклонная плоскость
Определение позиции: Без
Макс. частота работы захвата: 4 Гц
Мин, время открытия при 6 бар: 2,7 мс
Мин, время закрытия при 6 бар: 1,2 мс
Момент от возвратной пружины: 0,5 Н·см
Суммарный момент захвата при 6 бар, смыкание: 22 Н·см
Макс. усилие на губку захвата Fz, статическое: 7 Н
Макс. момент на захвате Mx, статич.: 20 Н·см
Макс. момент на захвате My, статич.: 20 Н·см
Макс. момент на захвате Mz, статич.: 20 Н·см
Тип крепления: С контргайкой
Пневматическое присоединение: M3

Условия работы

Рабочее давление: 2 … 8 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B2-L
Температура окружающей среды: 5 … 60 °C

Масса

Вес продукта: 14 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки: POM
Материал корпуса: Легированная сталь, нержавеющая
Материал губок захвата: Легированная сталь

Принадлежности

Что подходит к HGWM-08-EO-G7

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

QSM-M3-4Штуцер с цанговым соединением Арт. 153303
QSML-M3-4Угловой штуцер с цанговым зажимом и резьбой Арт. 153332
PUN-H-4X0,75-BLПолимерный пневмошланг Арт. 197383
PUN-H-4X0,75-SWПолимерный пневмошланг Арт. 197390
PUN-H-4X0,75-GEПолимерный пневмошланг Арт. 558299
PUN-H-4X0,75-GNПолимерный пневмошланг Арт. 558292
PUN-H-4X0,75-NTПолимерный пневмошланг Арт. 197376
PUN-H-4X0,75-RTПолимерный пневмошланг Арт. 558285
PUN-H-4X0,75-SIПолимерный пневмошланг Арт. 558278
PUN-H-4X0,75-TBLПолимерный пневмошланг Арт. 8048671
QSM-M3-2Штуцер с цанговым соединением Арт. 133027
QSM-M3-2-IШтуцер с цанговым соединением Арт. 133026
QSM-M3-3Штуцер с цанговым соединением Арт. 153301
QSM-M3-3-IШтуцер с цанговым соединением Арт. 153312
QSM-M3-4-IШтуцер с цанговым соединением Арт. 153314
QSML-M3-2Угловой штуцер с цанговым зажимом и резьбой Арт. 133030
QSML-M3-3Угловой штуцер с цанговым зажимом и резьбой Арт. 153330

Документы

Документация

PDFТаблица данных HGWM-08-EO-G7PDF · Festo · на русском PDFКаталог Festo HGWMPDF · на английском · Festo, 2026 HGWMВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

HGWM-08-EO-G7: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у HGWM-08-EO-G7?

Угловой захват Festo HGWM-08-EO-G7, артикул 185694: размер — 8; режим работы — одностороннего действия, открыт; тип крепления — с контргайкой; мин, время закрытия при 6 бар — 1,2 мс; макс. угловой люфт захвата ax, ay — 0,5 °; масса — 14 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает угловой захват?

Его губки раскрываются под углом. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGWM-08-EO-G7?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен HGWM-08-EO-G7?

Материал закрывающей крышки — POM; материал корпуса — легированная сталь, нержавеющая; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGWM-08-EO-G7?

HGWM — угловой захват; 08 — типоразмер: 8 мм; EO — функция захвата: одностороннего действия, раскрытие пружиной; G7 — способ монтажа: резьба.

06Какие исполнения есть в серии HGWM, кроме HGWM-08-EO-G7?

В серии «Угловой захват HGWM» — 10 позиций. У HGWM-08-EO-G7: тип крепления — с контргайкой. Другие варианты (тип крепления: с внутренней резьбой, фиксатор) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGWM-08-EO-G7?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGWM-08-EO-G7 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGWM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGWM-08-EO-G7 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGWM-08-EO-G7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGWM-08-EO-G7 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 185694; ввоз официальный, с грузовой таможенной декларацией.
