FestoУгловой захват

HGWM-12-EO-G7

GTIN 4052568144647 Оригинал Festo

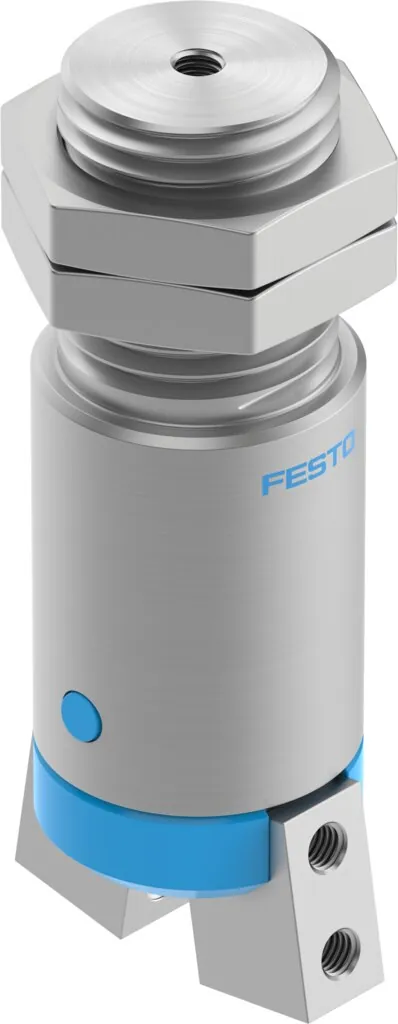

Угловой захват Festo HGWM-12-EO-G7: микро, с наружной резьбой.

Размер
12
Режим работы
Одностороннего действия; открыт
Тип крепления
С контргайкой
Мин, время закрытия при 6 бар
1,8 мс
Макс. угловой люфт захвата ax, ay
0,5 °
Масса
52 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Обозначение

Что означает HGWM-12-EO-G7

  1. HGWMСерия

    Угловой захват

  2. 12Типоразмер

    12 мм

  3. EOФункция захвата

    Одностороннего действия, раскрытие пружиной

  4. G7Способ монтажа

    Резьба

Характеристики

Технические данные HGWM-12-EO-G7

Основные

Размер
12
Макс. угловой люфт захвата ax, ay
0,5 °
Макс. люфт губок захвата Sz
0,03 мм
Макс. угол раскрытия
18,5 °
Точность повторения, захват
<= 0,02 мм
Кол-во губок захватов
2
Привод
Пневматический
Режим работы
Одностороннего действия; открыт
Функция захвата
Угол
Гарантированное усилие захвата
Без
Тип конструкции
Наклонная плоскость
Определение позиции
Без
Макс. частота работы захвата
4 Гц
Мин, время открытия при 6 бар
3,7 мс
Мин, время закрытия при 6 бар
1,8 мс
Момент от возвратной пружины
1,3 Н·см
Суммарный момент захвата при 6 бар, смыкание
64 Н·см
Макс. усилие на губку захвата Fz, статическое
20 Н
Макс. момент на захвате Mx, статич.
40 Н·см
Макс. момент на захвате My, статич.
40 Н·см
Макс. момент на захвате Mz, статич.
40 Н·см
Тип крепления
С контргайкой
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
52 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал закрывающей крышки
POM
Материал корпуса
Легированная сталь, нержавеющая
Материал губок захвата
Легированная сталь

Принадлежности

Что подходит к HGWM-12-EO-G7

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

Документы

Документация

PDFТаблица данных HGWM-12-EO-G7PDF · Festo · на русскомPDFКаталог Festo HGWMPDF · на английском · Festo, 2026HGWMВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

HGWM-12-EO-G7: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGWM-12-EO-G7?

Угловой захват Festo HGWM-12-EO-G7, артикул 185700: размер — 12; режим работы — одностороннего действия, открыт; тип крепления — с контргайкой; мин, время закрытия при 6 бар — 1,8 мс; макс. угловой люфт захвата ax, ay — 0,5 °; масса — 52 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает угловой захват?

Его губки раскрываются под углом. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGWM-12-EO-G7?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен HGWM-12-EO-G7?

Материал закрывающей крышки — POM; материал корпуса — легированная сталь, нержавеющая; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGWM-12-EO-G7?

HGWM — угловой захват; 12 — типоразмер: 12 мм; EO — функция захвата: одностороннего действия, раскрытие пружиной; G7 — способ монтажа: резьба.

06Какие исполнения есть в серии HGWM, кроме HGWM-12-EO-G7?

В серии «Угловой захват HGWM» — 10 позиций. У HGWM-12-EO-G7: тип крепления — с контргайкой. Другие варианты (тип крепления: с внутренней резьбой, фиксатор) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGWM-12-EO-G7?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGWM-12-EO-G7 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGWM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGWM-12-EO-G7 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGWM-12-EO-G7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGWM-12-EO-G7 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 185700; ввоз официальный, с грузовой таможенной декларацией.
