FestoУгловой захват

HGWM-12-EZ-G8

GTIN 4052568144685 Оригинал Festo

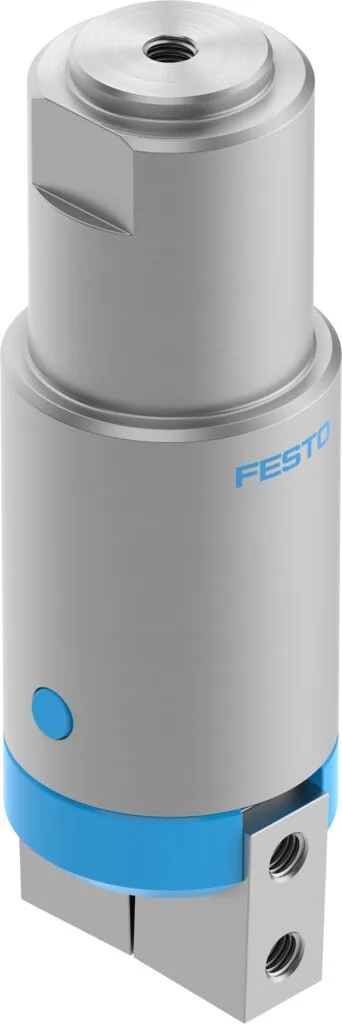

Угловой захват Festo HGWM-12-EZ-G8: микро, с зажимной шпонкой.

Размер
12
Режим работы
Одностороннего действия; закрыт
Тип крепления
Фиксатор
Мин, время закрытия при 6 бар
2,8 мс
Макс. угловой люфт захвата ax, ay
0,5 °
Масса
45 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип крепления

Обозначение

Что означает HGWM-12-EZ-G8

  1. HGWMСерия

    Угловой захват

  2. 12Типоразмер

    12 мм

  3. EZФункция захвата

    Одностороннего действия, нормально закрытый

  4. G8Способ монтажа

    Зажимной вал

Характеристики

Технические данные HGWM-12-EZ-G8

Основные

Размер
12
Макс. угловой люфт захвата ax, ay
0,5 °
Макс. люфт губок захвата Sz
0,03 мм
Макс. угол раскрытия
14 °
Точность повторения, захват
<= 0,02 мм
Кол-во губок захватов
2
Режим работы
Одностороннего действия; закрыт
Функция захвата
Угол
Тип конструкции
Наклонная плоскость
Определение позиции
Без
Макс. частота работы захвата
4 Гц
Мин, время открытия при 6 бар
1,7 мс
Мин, время закрытия при 6 бар
2,8 мс
Момент от возвратной пружины
1,5 Н·см
Суммарный момент захвата при 6 бар, раскрытие
76 Н·см
Макс. усилие на губку захвата Fz, статическое
20 Н
Макс. момент на захвате Mx, статич.
40 Н·см
Макс. момент на захвате My, статич.
40 Н·см
Макс. момент на захвате Mz, статич.
40 Н·см
Тип крепления
Фиксатор
Пневматическое присоединение
M3

Условия работы

Рабочее давление
2 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
45 г

Материалы

Материал закрывающей крышки
POM
Материал корпуса
Легированная сталь, нержавеющая
Материал губок захвата
Легированная сталь

Принадлежности

Что подходит к HGWM-12-EZ-G8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

Документы

Документация

PDFТаблица данных HGWM-12-EZ-G8PDF · Festo · на русскомPDFКаталог Festo HGWMPDF · на английском · Festo, 2026HGWMВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

HGWM-12-EZ-G8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у HGWM-12-EZ-G8?

Угловой захват Festo HGWM-12-EZ-G8, артикул 185704: размер — 12; режим работы — одностороннего действия, закрыт; тип крепления — фиксатор; мин, время закрытия при 6 бар — 2,8 мс; макс. угловой люфт захвата ax, ay — 0,5 °; масса — 45 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как работает угловой захват?

Его губки раскрываются под углом. Захват подбирают по размеру и массе детали, ходу губок и усилию захвата.

03При каком давлении и температуре работает HGWM-12-EZ-G8?

По таблице данных Festo: рабочее давление — 2 … 8 бар; температура окружающей среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен HGWM-12-EZ-G8?

Материал закрывающей крышки — POM; материал корпуса — легированная сталь, нержавеющая; материал губок захвата — легированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение HGWM-12-EZ-G8?

HGWM — угловой захват; 12 — типоразмер: 12 мм; EZ — функция захвата: одностороннего действия, нормально закрытый; G8 — способ монтажа: зажимной вал.

06Какие исполнения есть в серии HGWM, кроме HGWM-12-EZ-G8?

В серии «Угловой захват HGWM» — 10 позиций. У HGWM-12-EZ-G8: тип крепления — фиксатор. Другие варианты (тип крепления: с контргайкой) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к HGWM-12-EZ-G8?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на HGWM-12-EZ-G8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo HGWM; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит HGWM-12-EZ-G8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте HGWM-12-EZ-G8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10HGWM-12-EZ-G8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 185704; ввоз официальный, с грузовой таможенной декларацией.
