Пневмоостров из деталей

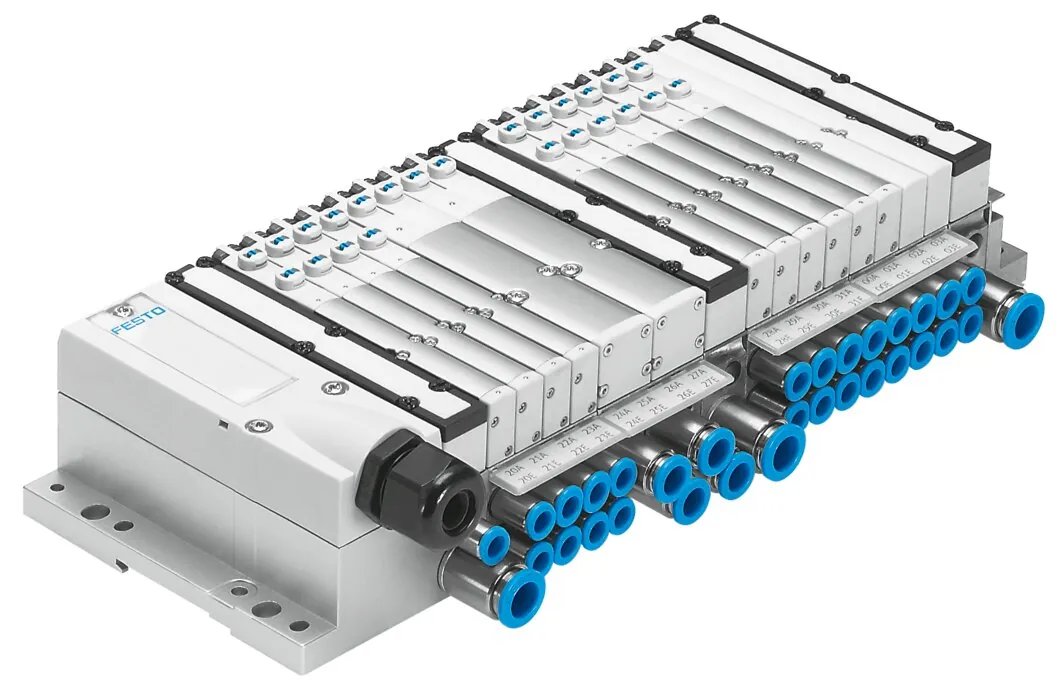

Конструктор пневмоострова MPA-S

Соберите пневмоостров из деталей Festo: плиты MPA1, MPA14 и MPA2 на одном острове, модули электроники, распределители или заглушки на местах, плиты питания и разделение каналов. Конструктор проверяет сочетания по каталогу Festo и кладёт комплект в запрос КП.

10, 14, 20 мм ширина распределителя
до 24 катушек с разъёмом Sub-D
до 850 л/мин расход
Базовое изделие MPA-MPM-VI

Правила

Что с чем собирается

По каталогу Festo MPA-S — конструктор проверяет всё это сам.

Плита MPA1 и MPA14 — четыре места, MPA2 — два. Размеры можно ставить на одном острове в любом порядке.
С многоконтактным разъёмом плита либо для однокатушечных распределителей (модуль электроники на 4 катушки, у MPA2 — на 2), либо для двухкатушечных (8 катушек, у MPA2 — 4). На месте для однокатушечного — только однокатушечный распределитель; на месте для двухкатушечного — любой распределитель или заглушка.
Многоконтактный разъём — не больше 24 катушек на остров; кабель на 8 катушек подходит, только если катушек не больше восьми.
С полевой шиной CPX-AP-A на каждом месте может стоять любой распределитель; плит — не больше 16 (до 64 мест, 128 катушек).
Плита питания ставится между плитами. С многоконтактным разъёмом плита справа от неё получает модуль связи «ABV», с полевой шиной сама плита питания получает модуль VMPA1-FB-EV-V.
Зона давления отделяется плитой «канал 1 перекрыт» (T1, у MPA2 — T0) или «каналы 1 и 3/5 перекрыты» (S1 / S0); новой зоне по каналу 1 нужна плита питания.
Однокатушечные распределители: 5/2 моностабильные (M, MS, MSC, MU) и 3/2 с внешним питанием (W, X); остальные — двухкатушечные.
Уплотнения между плитами, крепёж и фитинги инженер добавит при оформлении предложения.

Документы

Каталог MPA-S

Плиты, распределители, интерфейсы и принадлежности взяты из каталога Festo MPA-S — всего 124 деталей, у каждой своя карточка в каталоге.

PDFКаталог Festo MPA-S: распределители, плиты, модули, принадлежностиPDF · на английском · Festo, 2026 ☎+7 (931) 300-34-00Направление «Пневматика»

FAQ

Частые вопросы

Пневмоостров MPA-S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Можно ли поставить на один остров MPA1, MPA14 и MPA2?

Да, по каталогу Festo все три размера сочетаются на одном пневмоострове MPA-S: например, MPA1 для небольших цилиндров и MPA2 для крупных. В конструкторе добавляйте плиты нужного размера в нужном порядке.

02Чем плита для однокатушечных отличается от плиты для двухкатушечных?

Модулем электроники: на 4 или на 8 катушек (у MPA2 — на 2 или 4). На плиту для однокатушечных ставятся только 5/2 моностабильные и 3/2 с внешним питанием, на плиту для двухкатушечных — любые распределители. Если на острове нужны бистабильные, 5/3 или 2×3/2, выбирайте для этой плиты «двухкатушечные».

03Сколько катушек можно подключить через многоконтактный разъём?

До 24. Конструктор считает катушки по модулям электроники плит и не даст собрать больше.

04Что ещё понадобится для полевой шины?

Пневматический интерфейс VMPA-AP-EPL конструктор кладёт в комплект; модуль шины CPX-AP-A (PROFINET, EtherNet/IP, EtherCAT) и его кабели подберём под ваш контроллер — напишите, какой протокол нужен.

05Как узнать цену и срок поставки MPA-S?

Добавьте позицию в список и отправьте запрос — пришлём коммерческое предложение с ценой и сроком для авиа- и наземной доставки. Обычно отвечаем в течение рабочего дня.

06Это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, ввоз официальный, с грузовой таможенной декларацией.
