Пневмоостров из деталей

Конструктор пневмоострова VTSA

Соберите пневмоостров из деталей Festo: плиты под распределители ISO 15407-2 (18 и 26 мм) и ISO 5599-2 (42 и 52 мм) на одном острове, распределители VSVA или заглушки на местах, плиты питания и разделение каналов. Сочетания проверяются по каталогу Festo.

  • 18, 26, 42, 52 мм ширина распределителя
  • до 32 катушек с разъёмом Sub-D
  • ISO 15407-2, 5599-2 присоединительные размеры
  • Базовое изделие VTSA-MP

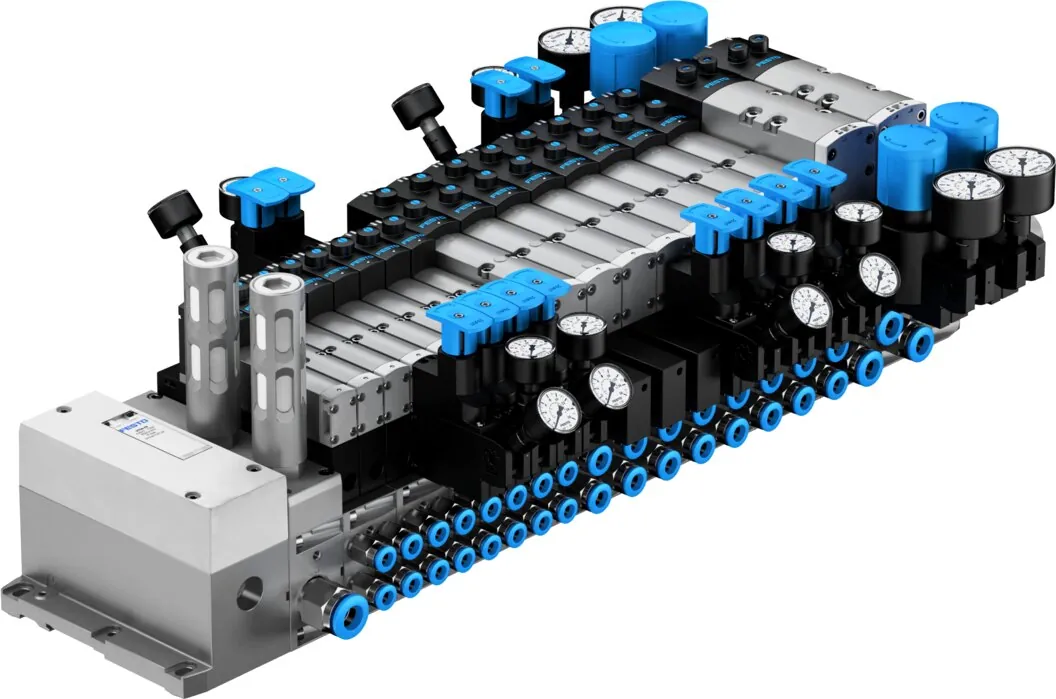

Пневмоостров VTSA Festo

Конструктор

Соберите пневмоостров VTSA

Выберите подключение, исполнение и ручное дублирование, затем добавьте плиты: плита 18 или 26 мм — на два распределителя, 42 или 52 мм — на один; каждая — для однокатушечных или для двухкатушечных. Ширины можно смешивать в одном острове.

Подключение

Исполнение

Ручное дублирование

Пилотный воздух

Присоединения правой плиты

Плиты и распределители

Добавить плиту:

Дополнительно

Правила

Что с чем собирается

По каталогу Festo VTSA — конструктор проверяет всё это сам.

  • Плита 18 или 26 мм — на два распределителя, 42 или 52 мм — на один. Все четыре ширины ставятся на одном острове без переходников.
  • Плита для однокатушечных распределителей даёт месту один адрес, для двухкатушечных — два. На место для однокатушечного ставится только 5/2 моностабильный; на место для двухкатушечного — любой распределитель или заглушка.
  • Разъём Sub-D — до 32 мест и 32 катушек; кабель выбирается по числу катушек (8, 22/23 или 32). IO-Link — до 16 мест и 32 катушек.
  • Зоны давления разделяются уплотнением между плитами: канал 1, каналы 3 и 5 или каналы 1, 3 и 5. Новой зоне по каналу 1 нужна плита питания.
  • Внешний пилотный воздух подводится через правую концевую плиту «RZ» (присоединение 14).
  • 2×3/2 и 2×2/2 — это два распределителя в одном корпусе, у них две катушки.
  • Крепёж, фитинги и глушители инженер добавит при оформлении предложения.

Документы

Каталог VTSA

Плиты, распределители, интерфейсы и принадлежности взяты из каталога Festo VTSA — всего 323 деталей, у каждой своя карточка в каталоге.

PDFКаталог Festo VTSA/VTSA-F: распределители, плиты, принадлежностиPDF · на английском · Festo, 2026 ☎+7 (931) 300-34-00Направление «Пневматика»

FAQ

Частые вопросы

Пневмоостров VTSA: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Можно ли на одном VTSA поставить распределители 18 и 42 мм?

Да. По каталогу Festo плиты 18, 26, 42 и 52 мм ставятся на одном острове без переходников, поэтому мелкие и крупные цилиндры можно обслуживать с одного острова.

02Чем VTSA отличается от VTSA-F?

Распределители у них одни и те же (VSVA). У VTSA-F плиты оптимизированы по расходу. Присоединительные размеры распределителей у VTSA — по ISO 15407-2 и ISO 5599-2.

03Какой кабель выбрать к разъёму Sub-D?

По числу катушек: кабели Festo рассчитаны на 8, 22 (23 у ПВХ) и 32 катушки. Конструктор показывает только те, что подходят к собранному острову. Можно взять крышку NECV-S1W37 и развести свой кабель.

04Что ещё понадобится для полевой шины?

Для CPX конструктор пока не собирает: пневматический интерфейс VABA-S6-1-X… и модули CPX подберём под ваш контроллер — опишите задачу в форме.

05Как узнать цену и срок поставки VTSA?

Добавьте позицию в список и отправьте запрос — пришлём коммерческое предложение с ценой и сроком для авиа- и наземной доставки. Обычно отвечаем в течение рабочего дня.

06Это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, ввоз официальный, с грузовой таможенной декларацией.
