Пневмоостров из деталей

Конструктор пневмоострова VTUS

Соберите пневмоостров из деталей Festo: плита-коллектор на 2–16 мест, распределители VUVS-L, VUVS-LT или VUVS-LK на каждом месте, плиты питания и разделители зон давления. Конструктор проверяет сочетания по каталогу Festo и кладёт комплект в запрос КП.

  • 20, 25, 30 размер
  • 2–16 места
  • до 2300 л/мин расход распределителя

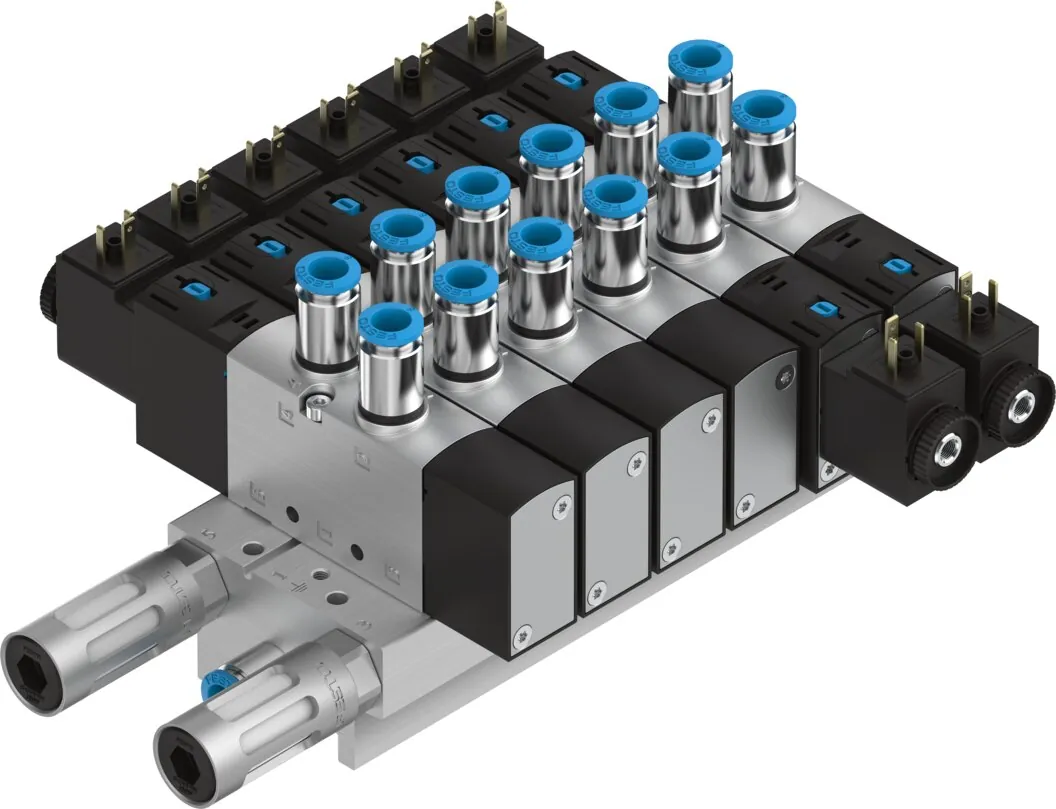

Пневмоостров VTUS Festo

Конструктор

Соберите пневмоостров VTUS

Выберите размер, семейство распределителей VUVS, плиту и число мест, затем распределитель для каждого места. Каждый распределитель подключается своим разъёмом катушки — общего электрического интерфейса у VTUS нет.

Размер

Распределители

Плита

Катушки

Число мест

Распределители по местам

    Плита питания занимает одно место — по каталогу Festo на каждую зону давления нужна хотя бы одна.

    Дополнительно

    Правила

    Что с чем собирается

    По каталогу Festo VTUS — конструктор проверяет всё это сам.

    • Плита для 3/2 (обозначение «-P3») принимает только 3/2-распределители, плита для 5/2 — 5/2, 5/3 и 2×3/2, общая плита питания — 3/2, 5/2 и 5/3.
    • У компактной плиты и общей плиты питания нет канала внешнего пилотного воздуха — на них только распределители с внутренним пилотным воздухом.
    • Плита-коллектор — до 10 мест. Стандартную плиту с распределителями VUVS-L можно нарастить модулями расширения на 2 места (не больше трёх) до 12, 14 или 16 мест.
    • Каждая плита питания занимает одно место; на каждую зону давления нужна хотя бы одна плита питания или подвод.
    • Разделители ставятся в каналы 1, 3 и 5; в каналах пилотного воздуха 12 и 14 зоны не разделяются. Между двумя разделителями — не меньше двух мест, поэтому разделителей не больше половины числа мест (на 16 местах — до 9 зон давления).
    • К каждому распределителю VUVS-LK заказывается комплект винтов: на плиту-коллектор — VAME-B10-…-MK, на общую плиту питания — VAME-B10-…-S.
    • Разъём катушки выбирается по её типу: C (по EN 175301-803) или B (промышленный стандарт); разъёмов столько, сколько катушек.

    Документы

    Каталог VTUS

    Плиты, распределители, интерфейсы и принадлежности взяты из каталога Festo VTUS — всего 370 деталей, у каждой своя карточка в каталоге.

    PDFКаталог Festo VUVS/VTUS: распределители, плиты, принадлежностиPDF · на английском · Festo, 2026 ☎+7 (931) 300-34-00Направление «Пневматика»

    FAQ

    Частые вопросы

    Пневмоостров VTUS: цены, сроки, документы.

    Не нашли ответ?

    Задайте вопрос инженеру — ответим в течение рабочего дня.

    Задать вопрос +7 (812) 907-45-64
    01Чем VTUS отличается от VTUG?

    У VTUS каждый распределитель VUVS подключается своим разъёмом катушки, общего электрического интерфейса нет; распределители крупнее (расход до 2300 л/мин) и ставятся на плиту-коллектор сверху. VTUG — компактный остров с одним многоконтактным разъёмом, I-Port/IO-Link или CPX-AP на все места.

    02Какую плиту выбрать: стандартную, компактную или общую плиту питания?

    Стандартная плита подводит и отводит воздух по каналам 1, 3 и 5 и допускает внешний пилотный воздух, её можно нарастить до 16 мест. Компактная меньше по размерам, но без канала внешнего пилотного воздуха. Общая плита питания подаёт только сжатый воздух (канал 1), выхлоп у каждого распределителя свой.

    03Сколько разъёмов катушек нужно?

    По одному на каждую катушку: у 5/2 моностабильного и 3/2 одна катушка, у 5/2 бистабильного, 5/3 и 2×3/2 — две. Конструктор считает их сам.

    04Остров приходит собранным?

    Детали заказываются по своим артикулам; сборку и проверку перед отгрузкой обсудим в предложении.

    05Как узнать цену и срок поставки VTUS?

    Добавьте позицию в список и отправьте запрос — пришлём коммерческое предложение с ценой и сроком для авиа- и наземной доставки. Обычно отвечаем в течение рабочего дня.

    06Это оригинальная продукция Festo?

    Да. Поставляем оригинальную продукцию Festo, ввоз официальный, с грузовой таможенной декларацией.
