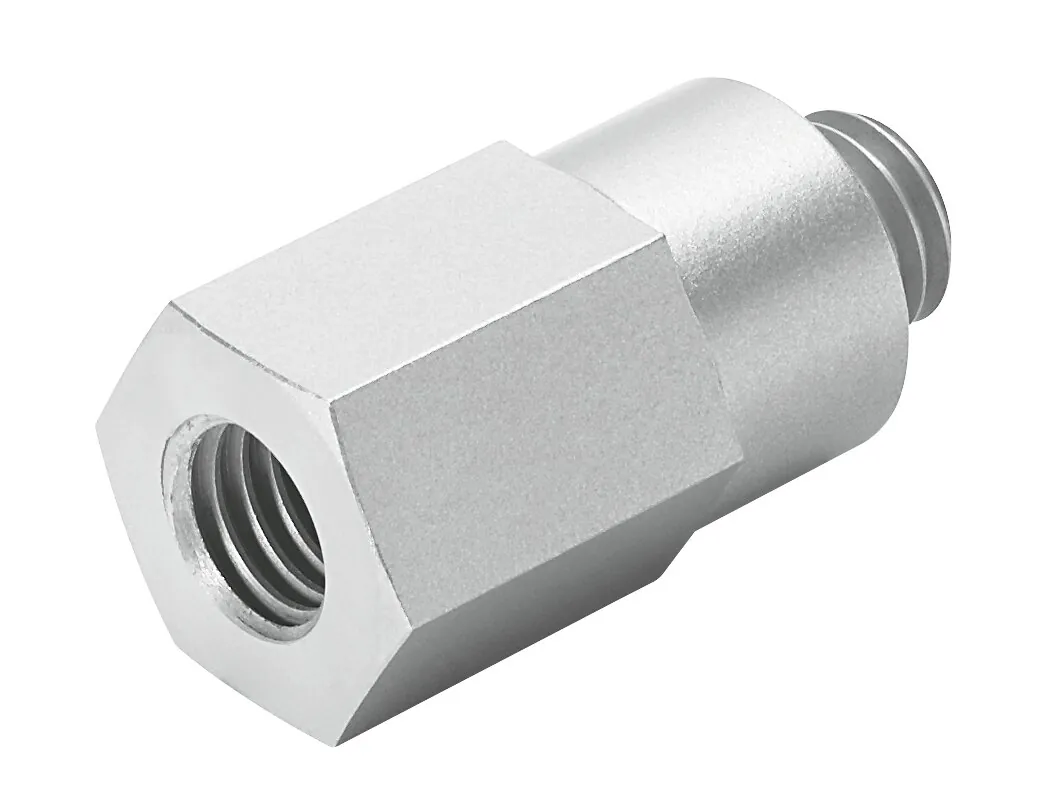

FestoВакуумный клапан безопасности

ISV-M10

GTIN 4052568092016 Оригинал Festo

Вакуумный клапан безопасности Festo ISV-M10: для удержания вакуума в том случае, если один или несколько захватов в группе не плотно прилегают к поверхности.

Размер
M10
Пригодность для импульса сброса
<= 0,8 МПа
Пригоден для импульса сброса
<= 8 бар
Положение при сборке
Любое
Требуемый расход всасывания при −0,5 бар
2 л/мин
Масса
18 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Обозначение

Что означает ISV-M10

  1. ISVСерия

    Вакуумный клапан безопасности

  2. M10Вакуумное присоединение

    M10

Характеристики

Технические данные ISV-M10

Основные

Размер
M10
Пригодность для импульса сброса
<= 0,8 МПа
Пригоден для импульса сброса
<= 8 бар
Положение при сборке
Любое
Требуемый расход всасывания при −0,5 бар
2 л/мин
Тип крепления
Резьбовой
Пневматическое подключение, канал 1
M10
Пневматическое подключение, канал 2
M10

Условия работы

Рабочее давление
−0,95 … 0 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
18 г

Материалы

Материал пружины
Легированная сталь
Материал фильтра
Спеченная бронза
Материал корпуса
Алюминиевый сплав
Материал поплавка
POM

Документы

Документация

PDFТаблица данных ISV-M10PDF · Festo · на русскомPDFКаталог Festo ISVPDF · на английском · Festo, 2026ISVВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

ISV-M10: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у ISV-M10?

Вакуумный клапан безопасности Festo ISV-M10, артикул 545998: размер — M10; пригодность для импульса сброса — <= 0,8 МПа; пригоден для импульса сброса — <= 8 бар; положение при сборке — любое; требуемый расход всасывания при −0,5 бар — 2 л/мин; масса — 18 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает ISV-M10?

По таблице данных Festo: рабочее давление — −0,95 … 0 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен ISV-M10?

Материал пружины — легированная сталь; материал фильтра — спеченная бронза; материал корпуса — алюминиевый сплав; материал поплавка — POM. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение ISV-M10?

ISV — вакуумный клапан безопасности; M10 — вакуумное присоединение: M10.

05Какие исполнения есть в серии ISV, кроме ISV-M10?

В серии «Вакуумный клапан безопасности ISV» — 7 позиций. У ISV-M10: размер — M10. Другие варианты (размер: G1/4, G1/8, G3/8, M4, M5, M6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на ISV-M10 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo ISV; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит ISV-M10 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте ISV-M10 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08ISV-M10 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 545998; ввоз официальный, с грузовой таможенной декларацией.
