FestoПневмораспределитель

J-5-1/8-B

GTIN 4052568003814 Оригинал Festo

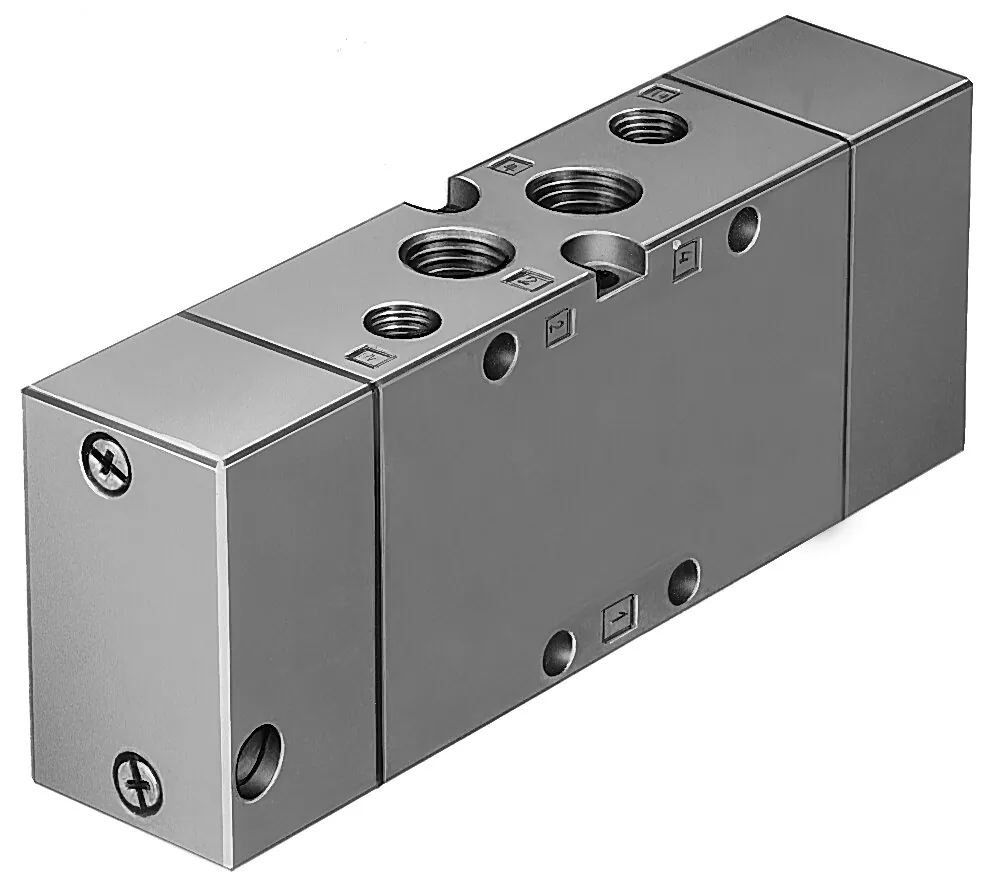

Пневмораспределитель Festo J-5-1/8-B: 5/2-распределитель, бистабильный, с пневмоуправлением Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Функция
5/2 бистабильный
Ширина
26 мм
Присоединение 1
G1/8
Присоединение 2
G1/8
Тип управления
Пневматический
Масса
320 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ширина

  • 17,8 мм
  • 26 мм
  • 32 мм
  • 40 мм
  • 42 мм
  • 54 мм
  • 65 мм
  • 76 мм

Обозначение

Что означает J-5-1/8-B

  1. JСерия

    Пневмораспределитель

  2. 5Функция распределителя

    5/2-распределитель

  3. 1/8Пневматическое присоединение

    G1/8

  4. BПоколение

    Серия B

Характеристики

Технические данные J-5-1/8-B

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Пневматический
Ширина
26 мм
Стандартный номинальный расход
1000 л/мин
Тип конструкции
Золотниковый
Условный проход
8 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
2 … 10 бар
Макс. частота переключения
3 Гц
Время переключения, реверс
3 мс
Тип крепления
На PR-коллекторе; со сквозным отверстием
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
G1/8
Пневматическое присоединение, канал 5
G1/8

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−40 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
320 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к J-5-1/8-B

По разделу «Принадлежности» каталога Festo — для размера 5. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Прочее1
Датчики и кабели14

Плиты и коллекторы24

Катушки и управление21

Документы

Документация

PDFТаблица данных J-5-1/8-BPDF · Festo · на русскомPDFКаталог Festo TIGER2000PDF · на английском · Festo, 2026JВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

J-5-1/8-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у J-5-1/8-B?

Пневмораспределитель Festo J-5-1/8-B, артикул 30988: функция — 5/2 бистабильный; ширина — 26 мм; присоединение 1 — G1/8; присоединение 2 — G1/8; тип управления — пневматический; масса — 320 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает J-5-1/8-B?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен J-5-1/8-B?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение J-5-1/8-B?

J — пневмораспределитель; 5 — функция распределителя: 5/2-распределитель; 1/8 — пневматическое присоединение: G1/8; B — поколение: серия B.

06Какие исполнения есть в серии J, кроме J-5-1/8-B?

В серии «Пневмораспределитель J» — 18 позиций. У J-5-1/8-B: ширина — 26 мм. Другие варианты (ширина: 17,8 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к J-5-1/8-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), прочее (1), датчики и кабели (14), плиты и коллекторы (24), катушки и управление (21). Например: QS-G1/8-8, KMC/F/V-BZ-35X, KMF-1-230AC-2.5, PRS-1/4-10-B, AHB-MD/MF/MV. Подобраны по каталогу Festo для этого размера.

08Есть ли на J-5-1/8-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo TIGER2000; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит J-5-1/8-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте J-5-1/8-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10J-5-1/8-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 30988; ввоз официальный, с грузовой таможенной декларацией.
