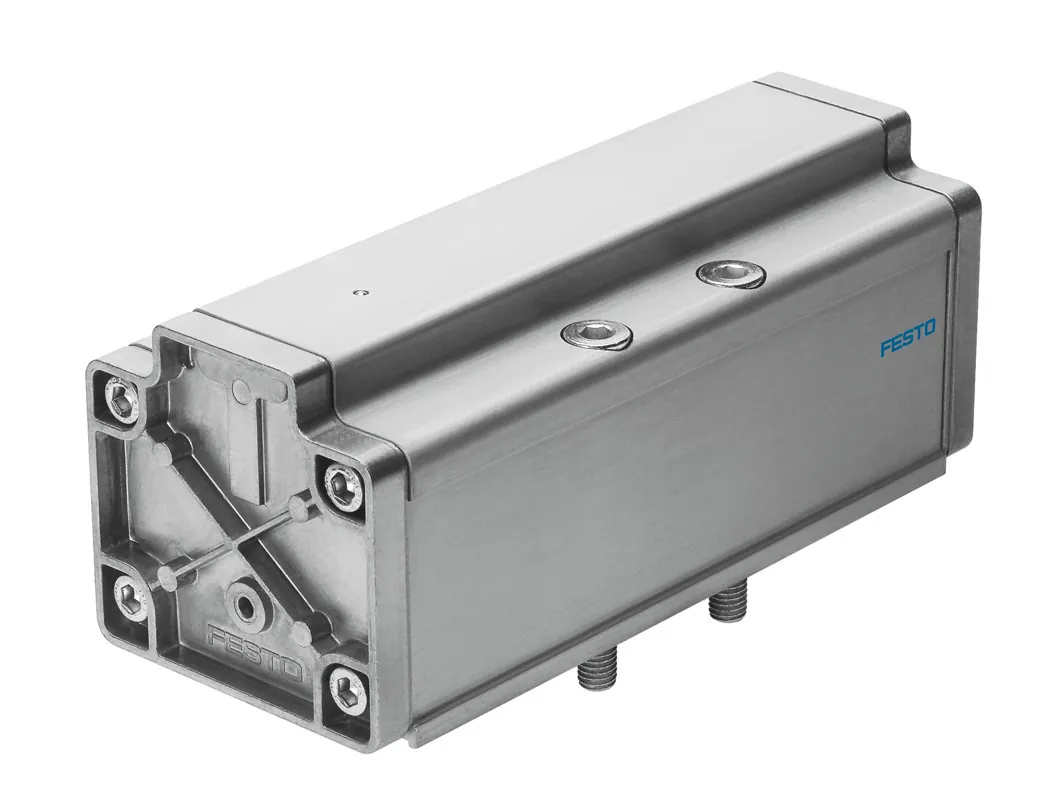

FestoПневмораспределитель

J-5/2-3/4-D-4

GTIN 4052568112011 Оригинал Festo

Пневмораспределитель Festo J-5/2-3/4-D-4: с крепежными винтами, без присоединительной плиты.

Функция
5/2 бистабильный
Ширина
76 мм
Тип управления
Пневматический
Стандартный номинальный расход
6000 л/мин
Тип конструкции
Золотниковый
Масса
1,80 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные J-5/2-3/4-D-4

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Пневматический
Ширина
76 мм
Стандартный номинальный расход
6000 л/мин
Тип конструкции
Золотниковый
Условный проход
18 мм
Монтажный шаг
82 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 5599-1
Ручное дублирование
Нет
Код ISO
401
Тип пилотного управления
Прямой
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
2 … 16 бар
Время переключения, реверс
20 мс
Уровень звукового давления
85 дБ(А)
Тип крепления
На монтажной плите; Со сквозным отверстием и винтом
Подвод пилотного воздуха 12
Соединительная плита, размер 4 согласно ISO 5599-1
Подвод пилотного воздуха 14
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 1
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 2
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 3
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 4
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 5
Соединительная плита, размер 4 согласно ISO 5599-1

Условия работы

Рабочее давление
−0,9 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1800 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминий

Документы

Документация

PDFТаблица данных J-5/2-3/4-D-4PDF · Festo · на русскомJВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

J-5/2-3/4-D-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у J-5/2-3/4-D-4?

Пневмораспределитель Festo J-5/2-3/4-D-4, артикул 12462: функция — 5/2 бистабильный; ширина — 76 мм; тип управления — пневматический; стандартный номинальный расход — 6000 л/мин; тип конструкции — золотниковый; масса — 1,80 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает J-5/2-3/4-D-4?

По таблице данных Festo: рабочее давление — −0,9 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен J-5/2-3/4-D-4?

Материал уплотнений — NBR; материал корпуса — алюминий. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии J, кроме J-5/2-3/4-D-4?

В серии «Пневмораспределитель J» — 18 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на J-5/2-3/4-D-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит J-5/2-3/4-D-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте J-5/2-3/4-D-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08J-5/2-3/4-D-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 12462; ввоз официальный, с грузовой таможенной декларацией.
