FestoПневмораспределитель

J-5/2-D-1-C-EX

GTIN 4052568087111 Оригинал Festo

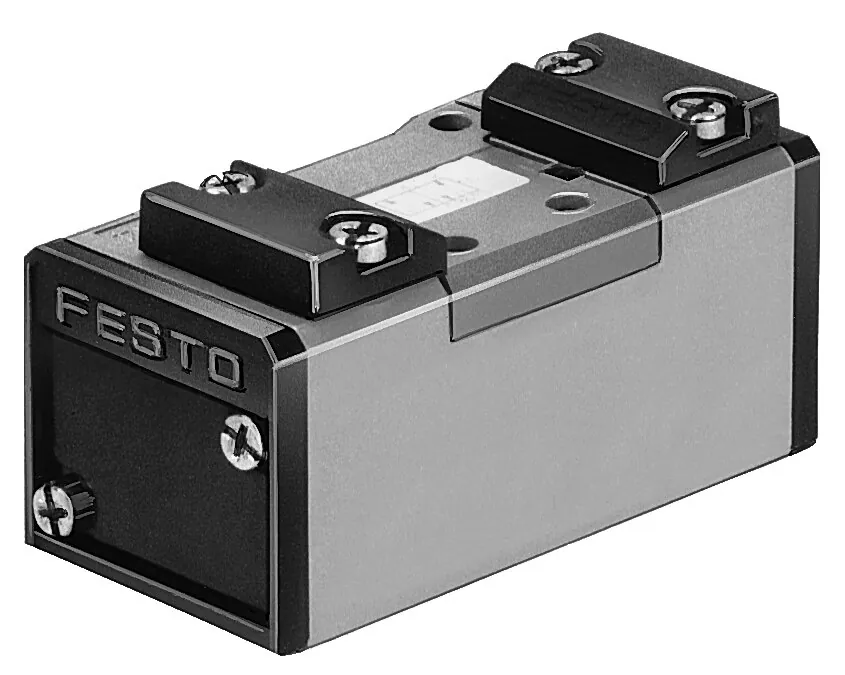

Пневмораспределитель Festo J-5/2-D-1-C-EX: 5/2-распределитель, бистабильный, с пневмоуправлением.

Функция: 5/2 бистабильный
Ширина: 42 мм
Тип управления: Пневматический
Стандартный номинальный расход: 1200 л/мин
Тип конструкции: Золотниковый
Масса: 290 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные J-5/2-D-1-C-EX

Основные

Функция распределителя: 5/2 бистабильный
Тип управления: Пневматический
Ширина: 42 мм
Стандартный номинальный расход: 1200 л/мин
Тип конструкции: Золотниковый
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии): По британским нормам взрывозащиты
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb
Взрывозащита типа "Пыль": Ex h IIIC T130°C Db
Взрывобезопасная температура окружающей среды: −10°C <= Ta <= +60°C
Сертификация взрывозащиты за пределами Евросоюза: EPL Db (GB); EPL Gb (GB)
Условный проход: 8 мм
Монтажный шаг: 43 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Соответствует стандарту: ISO 5599-1
Ручное дублирование: Нет
Код ISO: 101
Тип пилотного управления: Прямой
Направление потока: Реверсивный
Перекрытие: Положительное перекрытие
Пилотное давление: 2 … 16 бар
Время переключения, реверс: 6 мс
Стойкость к вибрации: Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Уровень звукового давления: 85 дБ(А)
Тип крепления: На монтажной плите; со сквозным отверстием
Подвод пилотного воздуха 12: Соединительная плита, размер 1 согласно ISO 5599-1
Подвод пилотного воздуха 14: Соединительная плита, размер 1 согласно ISO 5599-1
Пневматическое подключение, канал 1: Соединительная плита, размер 1 согласно ISO 5599-1
Пневматическое подключение, канал 2: Соединительная плита, размер 1 согласно ISO 5599-1
Пневматическое подключение, канал 3: Соединительная плита, размер 1 согласно ISO 5599-1
Пневматическое присоединение, канал 4: Соединительная плита, размер 1 согласно ISO 5599-1
Пневматическое присоединение, канал 5: Соединительная плита, размер 1 согласно ISO 5599-1

Условия работы

Рабочее давление: −0,9 … 16 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 60 °C
Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды: −10 … 60 °C

Масса

Вес продукта: 290 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: HNBR; NBR
Материал корпуса: Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных J-5/2-D-1-C-EXPDF · Festo · на русском JВсе исполнения серии18 позиций, подбор по параметрам

FAQ

Частые вопросы

J-5/2-D-1-C-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у J-5/2-D-1-C-EX?

Пневмораспределитель Festo J-5/2-D-1-C-EX, артикул 536013: функция — 5/2 бистабильный; ширина — 42 мм; тип управления — пневматический; стандартный номинальный расход — 1200 л/мин; тип конструкции — золотниковый; масса — 290 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает J-5/2-D-1-C-EX?

По таблице данных Festo: рабочее давление — −0,9 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен J-5/2-D-1-C-EX?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии J, кроме J-5/2-D-1-C-EX?

В серии «Пневмораспределитель J» — 18 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на J-5/2-D-1-C-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит J-5/2-D-1-C-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте J-5/2-D-1-C-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08J-5/2-D-1-C-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 536013; ввоз официальный, с грузовой таможенной декларацией.
