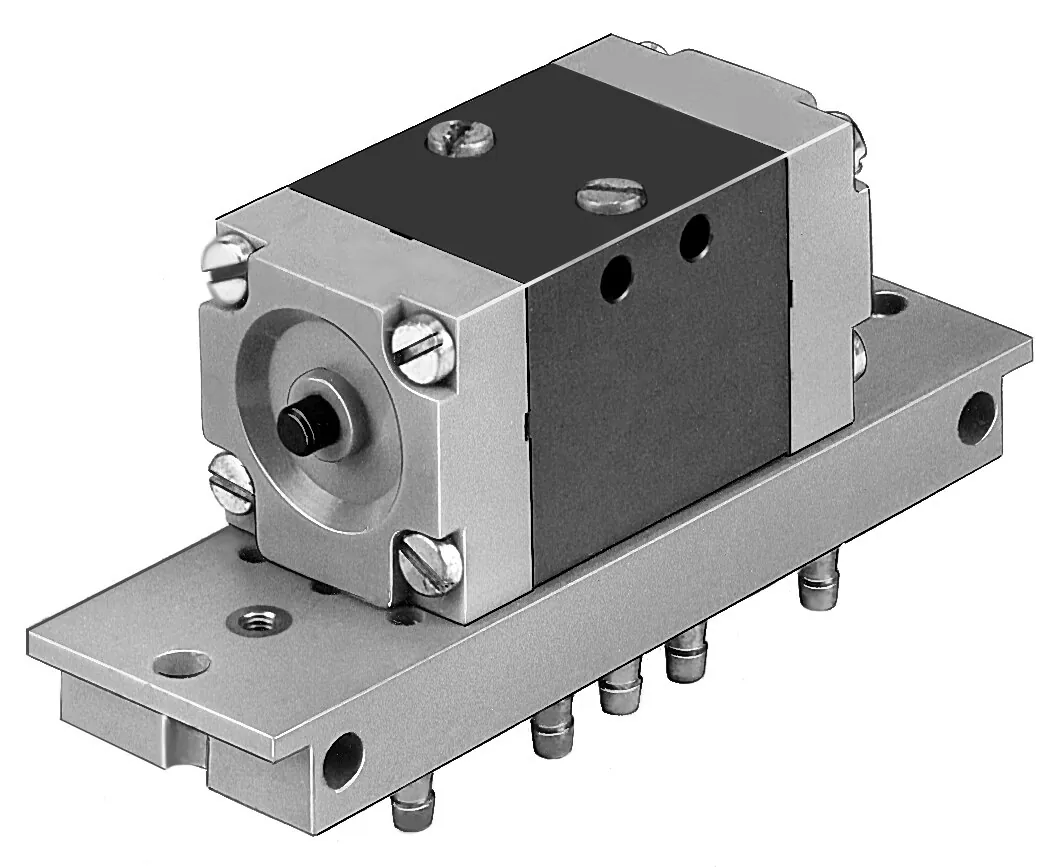

FestoПневмораспределитель

JD-5-PK-3

GTIN 4052568110635 Оригинал Festo

Пневмораспределитель Festo JD-5-PK-3: pK-3; 2,5 мм.

Присоединение 1
PK-3
Условный проход
2,5 мм
Стандартный номинальный расход
105 л/мин
Тип конструкции
Тарельчатое седло
Время переключения, реверс
9 мс
Масса
130 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные JD-5-PK-3

Основные

Функция распределителя
5/2 бистабильный с доминирующим сигналом
Стандартный номинальный расход
105 л/мин
Тип конструкции
Тарельчатое седло
Условный проход
2,5 мм
Время переключения, реверс
9 мс
Время переключения, реверс (доминирующее управление)
25 мс
Тип крепления
На монтажной плите; На монтажной раме; со сквозным отверстием
Подвод пилотного воздуха 12
PK-3
Подвод пилотного воздуха 14
PK-3
Пневматическое подключение, канал 1
PK-3
Пневматическое подключение, канал 2
PK-3
Пневматическое подключение, канал 3
PK-3
Пневматическое присоединение, канал 4
PK-3
Пневматическое присоединение, канал 5
PK-3

Условия работы

Рабочее давление
1 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
0 … 60 °C

Масса

Вес продукта
130 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Латунь; PPS с армированием
Материал уплотнений
NBR
Материал корпуса
Пластик; Цинковая штамповка

Документы

Документация

PDFТаблица данных JD-5-PK-3PDF · Festo · на русскомJDВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

JD-5-PK-3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у JD-5-PK-3?

Пневмораспределитель Festo JD-5-PK-3, артикул 4901: присоединение 1 — PK-3; условный проход — 2,5 мм; стандартный номинальный расход — 105 л/мин; тип конструкции — тарельчатое седло; время переключения, реверс — 9 мс; масса — 130 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает JD-5-PK-3?

По таблице данных Festo: рабочее давление — 1 … 8 бар; температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

04Из каких материалов изготовлен JD-5-PK-3?

Материал соединительной плиты — латунь, PPS с армированием; материал уплотнений — NBR; материал корпуса — пластик, цинковая штамповка. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии JD, кроме JD-5-PK-3?

В серии «Пневмораспределитель JD» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на JD-5-PK-3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит JD-5-PK-3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JD-5-PK-3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08JD-5-PK-3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4901; ввоз официальный, с грузовой таможенной декларацией.
