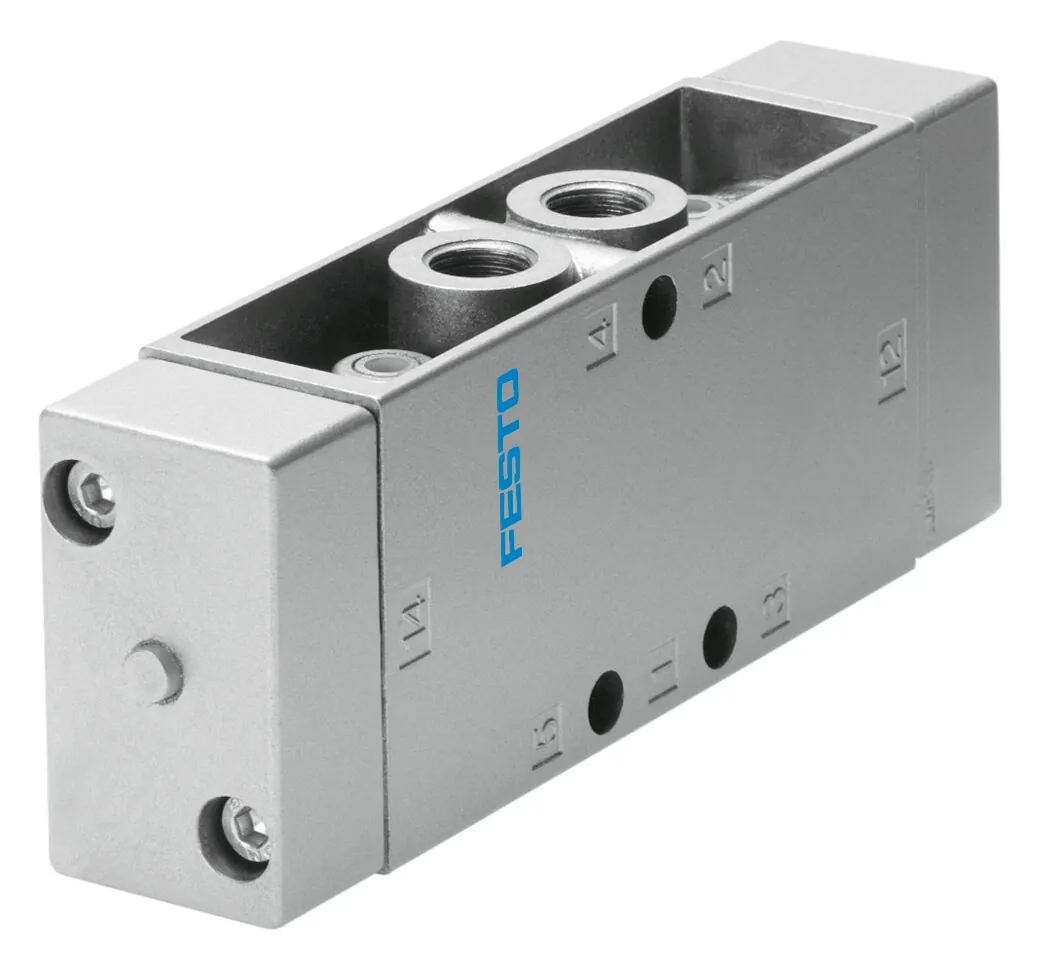

FestoПневмораспределитель

JH-5-1/2

GTIN 4052568111663 Оригинал Festo

Пневмораспределитель Festo JH-5-1/2: 52 мм; g1/2; 69 мм; 14 мм.

Ширина
52 мм
Присоединение 1
G1/2
Монтажный шаг
69 мм
Условный проход
14 мм
Функция распределителя
5/2 бистабильный
Масса
1,13 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные JH-5-1/2

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Пневматический
Ширина
52 мм
Стандартный номинальный расход
4500 л/мин
Тип конструкции
Тарельчатое седло
Условный проход
14 мм
Монтажный шаг
69 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
Прямой
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Пилотное давление
1,2 … 10 бар
Значение b
0,3
Макс. частота переключения
12 Гц
Время переключения, реверс
3 мс
Тип крепления
На мколлекторной плите; со сквозным отверстием
Подвод пилотного воздуха 14
G1/4
Подвод пилотного воздуха 12
G1/4
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/2
Пневматическое присоединение, канал 4
G1/2
Пневматическое присоединение, канал 5
G1/2

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1130 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к JH-5-1/2

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных JH-5-1/2PDF · Festo · на русскомJHВсе исполнения серии6 позиций, подбор по параметрам

FAQ

Частые вопросы

JH-5-1/2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у JH-5-1/2?

Пневмораспределитель Festo JH-5-1/2, артикул 10165: ширина — 52 мм; присоединение 1 — G1/2; монтажный шаг — 69 мм; условный проход — 14 мм; функция распределителя — 5/2 бистабильный; масса — 1,13 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пневмораспределитель?

Переключает потоки сжатого воздуха: подаёт воздух в полости привода и сбрасывает его в выхлоп. Способ управления и функция указаны в характеристиках исполнения.

03При каком давлении и температуре работает JH-5-1/2?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен JH-5-1/2?

Материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии JH, кроме JH-5-1/2?

В серии «Пневмораспределитель JH» — 6 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к JH-5-1/2?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на JH-5-1/2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит JH-5-1/2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JH-5-1/2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09JH-5-1/2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 10165; ввоз официальный, с грузовой таможенной декларацией.
