FestoРаспределитель с электроуправлением

JMDH-5/2-3/4-D-4-24DC

GTIN 4052568111977 Оригинал Festo

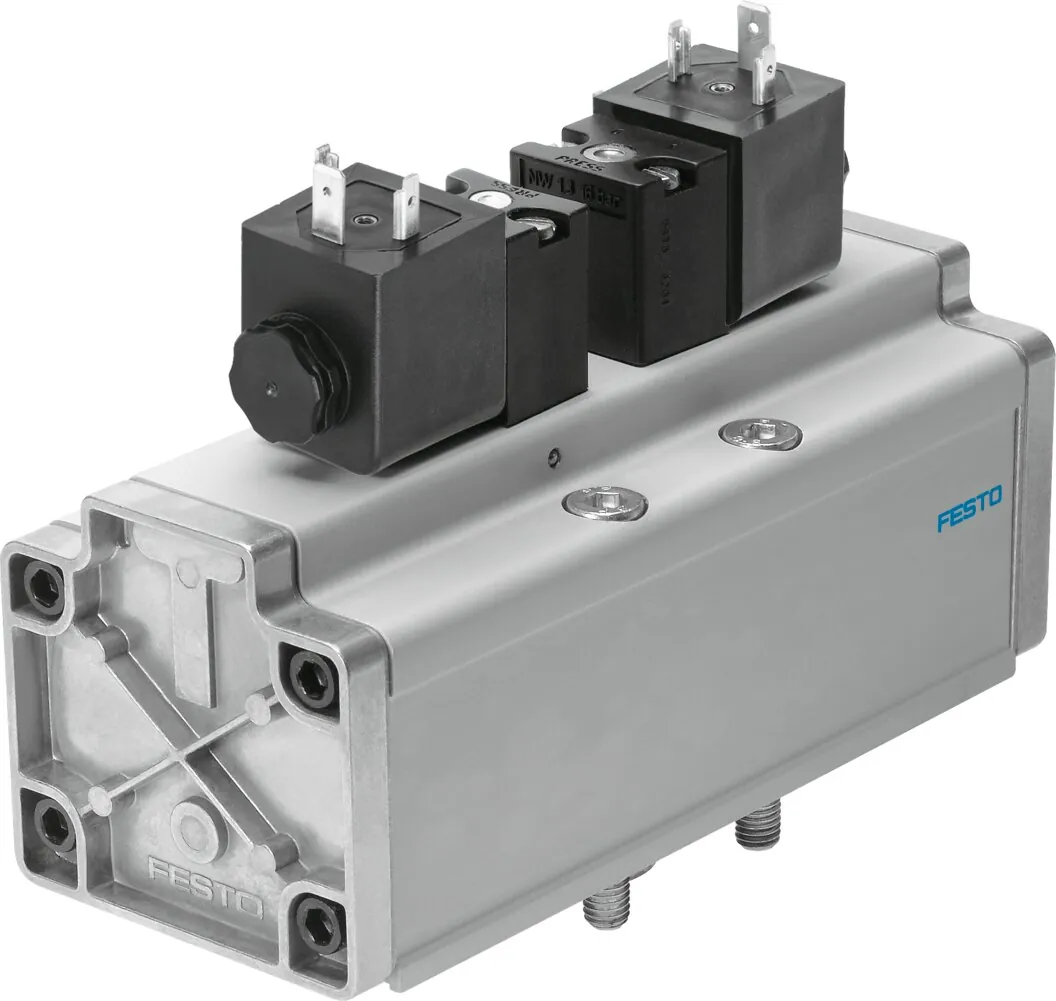

Распределитель с электроуправлением Festo JMDH-5/2-3/4-D-4-24DC: с пилотным клапаном и ручным дублированием, без розетки.

Ширина
76 мм
Электрическое подключение
По DIN EN 175301-803
Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Стандартный номинальный расход
6000 л/мин
Масса
2,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные JMDH-5/2-3/4-D-4-24DC

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Ширина
76 мм
Стандартный номинальный расход
6000 л/мин
Тип конструкции
Золотниковый
Класс защиты
IP65
Условный проход
18 мм
Монтажный шаг
82 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 5599-1
Ручное дублирование
Толкающий
Код ISO
455
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Время переключения, реверс
40 мс
Рабочий цикл
100 %
Макс. позитивный тестовый импульс с логикой 0
4300 мкс
Макс. негативный тестовый импульс с логикой 1
2100 мкс
Характеристики катушки
24 В пост. тока: 6.8 Вт; 48 В перем. тока: 50/60 Гц, мощность переключения 14.5 В·А, мощность удержания 9.9 В·А
Уровень звукового давления
85 дБ(А)
Электрическое подключение
По DIN EN 175301-803
Тип крепления
На монтажной плите; Со сквозным отверстием и винтом
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Пневматическое подключение, канал 1
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 2
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 3
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 4
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 5
Соединительная плита, размер 4 согласно ISO 5599-1

Условия работы

Рабочее давление
2 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 50 °C

Масса

Вес продукта
2600 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминий

Документы

Документация

PDFТаблица данных JMDH-5/2-3/4-D-4-24DCPDF · Festo · на русскомJMDHВсе исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

JMDH-5/2-3/4-D-4-24DC: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у JMDH-5/2-3/4-D-4-24DC?

Распределитель с электроуправлением Festo JMDH-5/2-3/4-D-4-24DC, артикул 12458: ширина — 76 мм; электрическое подключение — по DIN EN 175301-803; функция распределителя — 5/2 бистабильный; тип управления — электрический; стандартный номинальный расход — 6000 л/мин; масса — 2,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает JMDH-5/2-3/4-D-4-24DC?

По таблице данных Festo: рабочее давление — 2 … 16 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен JMDH-5/2-3/4-D-4-24DC?

Материал уплотнений — NBR; материал корпуса — алюминий. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии JMDH, кроме JMDH-5/2-3/4-D-4-24DC?

В серии «Распределитель с электроуправлением JMDH» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на JMDH-5/2-3/4-D-4-24DC документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит JMDH-5/2-3/4-D-4-24DC и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JMDH-5/2-3/4-D-4-24DC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08JMDH-5/2-3/4-D-4-24DC — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 12458; ввоз официальный, с грузовой таможенной декларацией.
