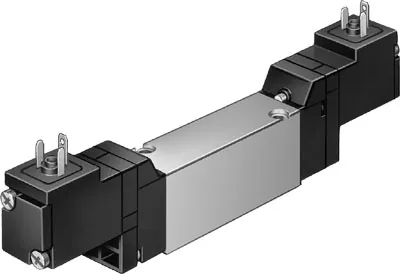

FestoРаспределитель с электроуправлением
JMEBH-5/2-5,0-B-110AC
GTIN 4052568141509 Оригинал Festo
Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену
Распределитель с электроуправлением Festo JMEBH-5/2-5,0-B-110AC: с электромагнитной катушкой и вспомогательным ручным управлением, без штекерной розетки.
- Ширина
- 17,8 мм
- Присоединение 1
- Монтажная плита
- Присоединение 2
- Монтажная плита
- Монтажный шаг
- 18 мм
- Функция распределителя
- 5/2 бистабильный
- Масса
- 146 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Присоединение 2
- G1/8
- Монтажная плита
- Соединительная плита, размер 3 согласно ISO…
Характеристики
Технические данные JMEBH-5/2-5,0-B-110AC
Основные
- Функция распределителя
- 5/2 бистабильный
- Тип управления
- Электрический
- Ширина
- 17,8 мм
- Стандартный номинальный расход
- 700 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Воздушная пружина
- Авторизация
- C UL us — Recognized (OL)
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по оборудованию низкого напряжения
- Класс защиты
- IP65
- Условный проход
- 5 мм
- Монтажный шаг
- 18 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- С принадлежностями, с защелкой
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внутренний
- Направление потока
- Нереверсивный
- Перекрытие
- Положительное перекрытие
- Пилотное давление
- 1,5 … 8 бар
- Значение b
- 0,38
- Значение С
- 2,75 л/(с·бар)
- Время переключения, реверс
- 10 мс
- Рабочий цикл
- 100 %
- Характеристики катушки
- 110 В перем. тока: 50/60 Гц, мощность переключения 3 В·А, мощность удержания 2.4 В·А
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Уровень звукового давления
- 75 дБ(А)
- Электрическое подключение
- Расположение контактов тип С по EN 175301-803; Разъем; по EN 175301-803; Кубическая форма
- Тип крепления
- На монтажной плите
- Выхлоп пилота, канал 82/84
- Монтажная плита
- Подвод пилотного воздуха 12
- Монтажная плита
- Подвод пилотного воздуха 14
- Монтажная плита
- Пневматическое подключение, канал 1
- Монтажная плита
- Пневматическое подключение, канал 2
- Монтажная плита
- Пневматическое подключение, канал 3
- Монтажная плита
- Пневматическое присоединение, канал 4
- Монтажная плита
- Пневматическое присоединение, канал 5
- Монтажная плита
Условия работы
- Рабочее давление
- 1,5 … 8 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Температура хранения
- −20 … 40 °C
- Температура среды
- −5 … 50 °C
- Рабочая среда пилотного каскада
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 146 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
JMEBH-5/2-5,0-B-110AC: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у JMEBH-5/2-5,0-B-110AC?
Распределитель с электроуправлением Festo JMEBH-5/2-5,0-B-110AC, артикул 173068: ширина — 17,8 мм; присоединение 1 — монтажная плита; присоединение 2 — монтажная плита; монтажный шаг — 18 мм; функция распределителя — 5/2 бистабильный; масса — 146 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает JMEBH-5/2-5,0-B-110AC?
По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен JMEBH-5/2-5,0-B-110AC?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии JMEBH, кроме JMEBH-5/2-5,0-B-110AC?
В серии «Распределитель с электроуправлением JMEBH» — 12 позиций. У JMEBH-5/2-5,0-B-110AC: присоединение 2 — монтажная плита. Другие варианты (присоединение 2: G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на JMEBH-5/2-5,0-B-110AC документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит JMEBH-5/2-5,0-B-110AC и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте JMEBH-5/2-5,0-B-110AC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08JMEBH-5/2-5,0-B-110AC — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 173068; ввоз официальный, с грузовой таможенной декларацией.
09Чем заменить JMEBH-5/2-5,0-B-110AC?
Производитель снял JMEBH-5/2-5,0-B-110AC с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
