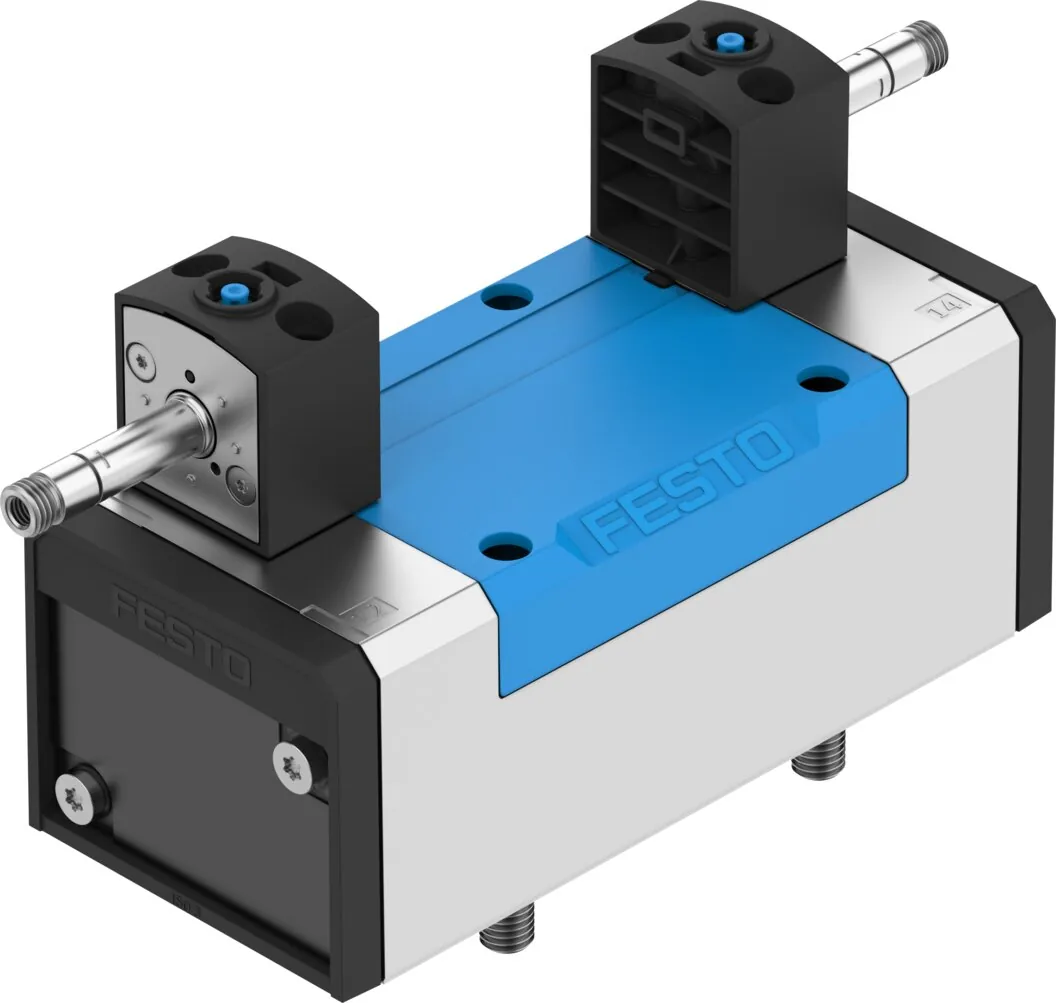

FestoРаспределитель с электроуправлением

JMFDH-5/2-D-3-C

GTIN 4052568117337 Оригинал Festo

Распределитель с электроуправлением Festo JMFDH-5/2-D-3-C: со вспомогательным ручным управлением.

Ширина: 65 мм
Монтажный шаг: 71 мм
Условный проход: 14,5 мм
Тип управления: Электрический
Стандартный номинальный расход: 4500 л/мин
Масса: 1,06 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные JMFDH-5/2-D-3-C

Основные

Функция распределителя: 5/2 бистабильный с доминирующим сигналом
Тип управления: Электрический
Ширина: 65 мм
Стандартный номинальный расход: 4500 л/мин
Тип конструкции: Золотниковый
Класс защиты: IP65
Условный проход: 14,5 мм
Монтажный шаг: 71 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Соответствует стандарту: ISO 5599-1
Ручное дублирование: С принадлежностями, с защелкой; Толкающий
Код ISO: 369
Тип пилотного управления: С пилотным управлением
Питание пилотного каскада: Внутренний
Направление потока: Нереверсивный
Перекрытие: Положительное перекрытие
Время переключения, реверс: 18 мс
Время переключения, реверс (доминирующее управление): 18 мс
Макс. позитивный тестовый импульс с логикой 0: 2200 мкс
Макс. негативный тестовый импульс с логикой 1: 3700 мкс
Стойкость к вибрации: Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Уровень звукового давления: 85 дБ(А)
Электрическое подключение: Через F-катушку, заказывать отдельно
Тип крепления: На монтажной плите; Со сквозным отверстием и винтом
Выхлоп пилота, канал 82: M5
Выхлоп пилота, канал 84: M5
Пневматическое подключение, канал 1: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое подключение, канал 2: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое подключение, канал 3: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое присоединение, канал 4: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое присоединение, канал 5: Соединительная плита, размер 3 согласно ISO 5599-1

Условия работы

Рабочее давление: 2 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 60 °C
Температура окружающей среды: −5 … 40 °C

Масса

Вес продукта: 1060 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: HNBR; NBR
Материал корпуса: Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных JMFDH-5/2-D-3-CPDF · Festo · на русском JMFDHВсе исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

JMFDH-5/2-D-3-C: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у JMFDH-5/2-D-3-C?

Распределитель с электроуправлением Festo JMFDH-5/2-D-3-C, артикул 151872: ширина — 65 мм; монтажный шаг — 71 мм; условный проход — 14,5 мм; тип управления — электрический; стандартный номинальный расход — 4500 л/мин; масса — 1,06 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает JMFDH-5/2-D-3-C?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен JMFDH-5/2-D-3-C?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии JMFDH, кроме JMFDH-5/2-D-3-C?

В серии «Распределитель с электроуправлением JMFDH» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на JMFDH-5/2-D-3-C документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит JMFDH-5/2-D-3-C и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JMFDH-5/2-D-3-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08JMFDH-5/2-D-3-C — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151872; ввоз официальный, с грузовой таможенной декларацией.
