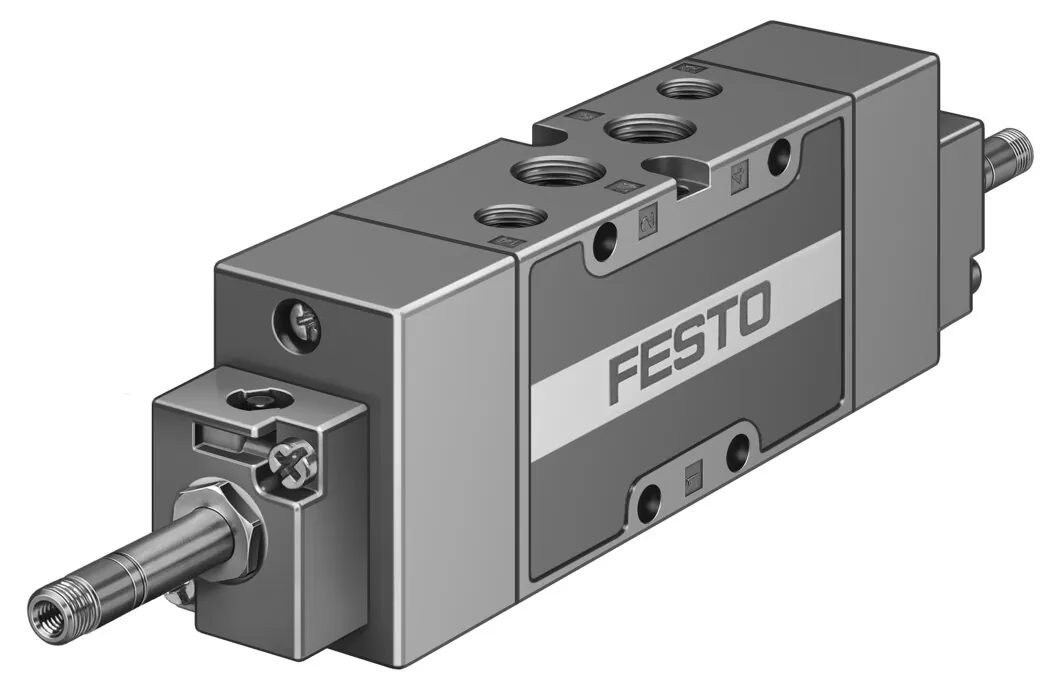

FestoРаспределитель с электроуправлением

JMFH-5-1/4-B-EX

GTIN 4052568169817 Оригинал Festo

Распределитель с электроуправлением Festo JMFH-5-1/4-B-EX: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Магнитная катушка и штекерная розетка заказываются отдельно.

Ширина
32 мм
Присоединение 1
G1/4
Монтажный шаг
33 мм
Тип управления
Электрический
Функция распределителя
5/2 бистабильный
Масса
460 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает JMFH-5-1/4-B-EX

  1. JMFHСерия

    Распределитель с электроуправлением

  2. 5Функция распределителя

    5/2-распределитель

  3. 1/4Пневматическое присоединение

    G1/4

  4. BПоколение

    Серия B

  5. EXСертификация

    Взрывозащита (ATEX)

Характеристики

Технические данные JMFH-5-1/4-B-EX

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Ширина
32 мм
Стандартный номинальный расход
1600 л/мин
Тип конструкции
Золотниковый
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb
Взрывозащита типа "Пыль"
Ex h IIIC T130°C Db
Взрывобезопасная температура окружающей среды
−5°C <= Ta <= +40°C
Условный проход
10 мм
Монтажный шаг
33 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Значение b
0,38
Значение С
6,35 л/(с·бар)
Макс. частота переключения
3 Гц
Время переключения, реверс
14 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
Со сквозным отверстием
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−40 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
460 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к JMFH-5-1/4-B-EX

По разделу «Принадлежности» каталога Festo — для размера 5. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Прочее1
Датчики и кабели14

Плиты и коллекторы24

Катушки и управление21

Документы

Документация

PDFТаблица данных JMFH-5-1/4-B-EXPDF · Festo · на русскомPDFКаталог Festo TIGER2000PDF · на английском · Festo, 2026JMFHВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

JMFH-5-1/4-B-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у JMFH-5-1/4-B-EX?

Распределитель с электроуправлением Festo JMFH-5-1/4-B-EX, артикул 535931: ширина — 32 мм; присоединение 1 — G1/4; монтажный шаг — 33 мм; тип управления — электрический; функция распределителя — 5/2 бистабильный; масса — 460 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает JMFH-5-1/4-B-EX?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен JMFH-5-1/4-B-EX?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение JMFH-5-1/4-B-EX?

JMFH — распределитель с электроуправлением; 5 — функция распределителя: 5/2-распределитель; 1/4 — пневматическое присоединение: G1/4; B — поколение: серия B; EX — сертификация: взрывозащита (ATEX).

06Какие исполнения есть в серии JMFH, кроме JMFH-5-1/4-B-EX?

В серии «Распределитель с электроуправлением JMFH» — 37 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к JMFH-5-1/4-B-EX?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), прочее (1), датчики и кабели (14), плиты и коллекторы (24), катушки и управление (21). Например: QS-G1/4-10, KMC/F/V-BZ-35X, KMF-1-230AC-2.5, PRS-1/4-10-B, AHB-MD/MF/MV. Подобраны по каталогу Festo для этого размера.

08Есть ли на JMFH-5-1/4-B-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo TIGER2000; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит JMFH-5-1/4-B-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JMFH-5-1/4-B-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10JMFH-5-1/4-B-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535931; ввоз официальный, с грузовой таможенной декларацией.
