FestoРаспределитель с электроуправлением

JMFH-5-1/8-S-EX

GTIN 4052568169657 Оригинал Festo

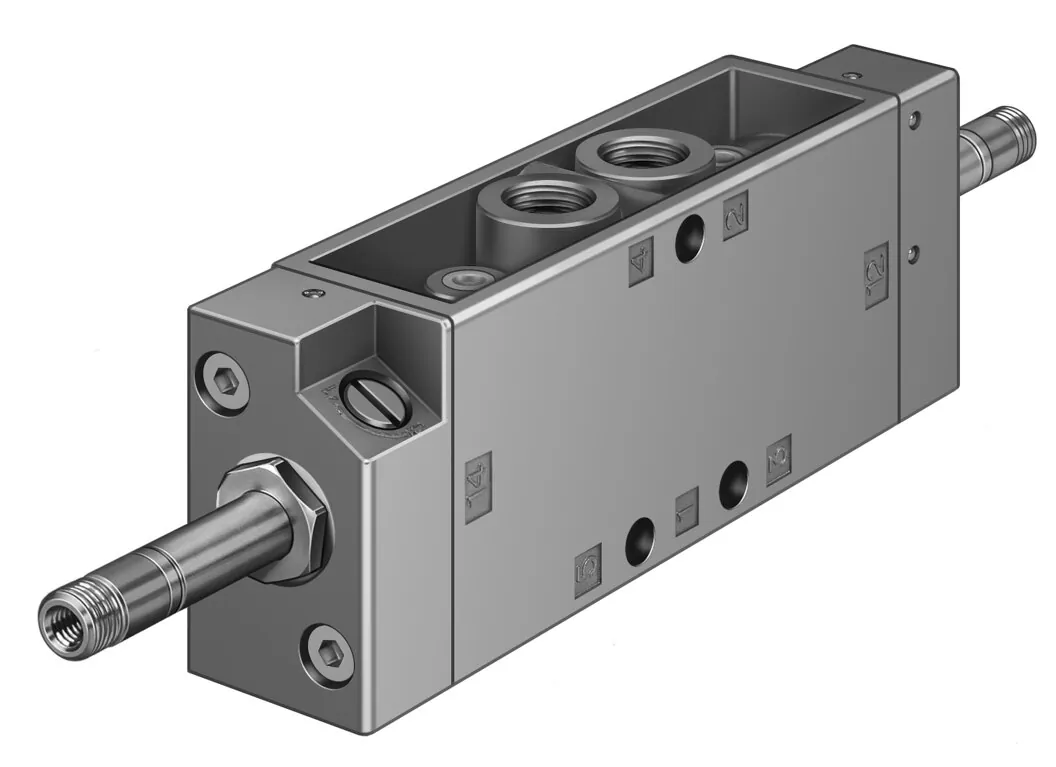

Распределитель с электроуправлением Festo JMFH-5-1/8-S-EX: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Магнитная катушка и штекерная розетка заказываются отдельно. Этот тип подходит для работы на вакууме.

Ширина
26 мм
Присоединение 1
G1/8
Монтажный шаг
27 мм
Тип управления
Электрический
Функция распределителя
5/2 бистабильный
Масса
260 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Тип управления

Характеристики

Технические данные JMFH-5-1/8-S-EX

Основные

Функция распределителя
5/2 бистабильный
Тип управления
Электрический
Ширина
26 мм
Стандартный номинальный расход
600 л/мин
Тип конструкции
Тарельчатое седло
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb
Взрывозащита типа "Пыль"
Ex h IIIC T130°C Db
Взрывобезопасная температура окружающей среды
−5°C <= Ta <= +40°C
Класс защиты
IP65
Условный проход
5 мм
Монтажный шаг
27 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Пилотное давление
1,2 … 8 бар
Макс. частота переключения
25 Гц
Время переключения, реверс
10 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На PR-коллекторе; со сквозным отверстием
Присоединение продувочного канала
M5
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Подвод пилотного воздуха 12
M5
Подвод пилотного воздуха 14
M5
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8
Пневматическое присоединение, канал 4
G1/8
Пневматическое присоединение, канал 5
G1/8

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−5 … 40 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
260 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к JMFH-5-1/8-S-EX

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных JMFH-5-1/8-S-EXPDF · Festo · на русскомJMFHВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

JMFH-5-1/8-S-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у JMFH-5-1/8-S-EX?

Распределитель с электроуправлением Festo JMFH-5-1/8-S-EX, артикул 535915: ширина — 26 мм; присоединение 1 — G1/8; монтажный шаг — 27 мм; тип управления — электрический; функция распределителя — 5/2 бистабильный; масса — 260 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает JMFH-5-1/8-S-EX?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен JMFH-5-1/8-S-EX?

Материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии JMFH, кроме JMFH-5-1/8-S-EX?

В серии «Распределитель с электроуправлением JMFH» — 37 позиций. У JMFH-5-1/8-S-EX: тип управления — электрический. Другие варианты (тип управления: пневматический) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к JMFH-5-1/8-S-EX?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на JMFH-5-1/8-S-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит JMFH-5-1/8-S-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JMFH-5-1/8-S-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09JMFH-5-1/8-S-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535915; ввоз официальный, с грузовой таможенной декларацией.
