FestoРаспределитель с электроуправлением
JMFH-5/2-D-1-C-EX
GTIN 4052568170134 Оригинал Festo

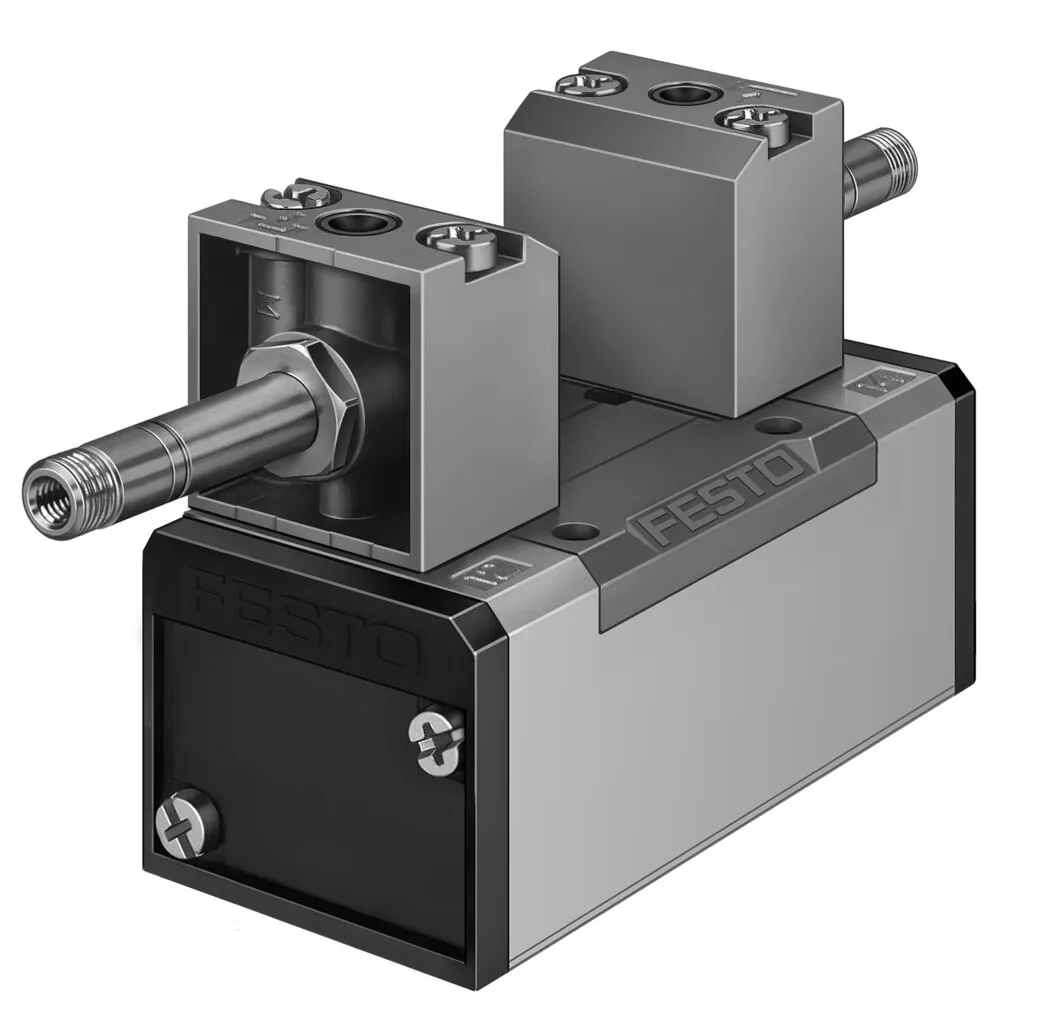

Распределитель с электроуправлением Festo JMFH-5/2-D-1-C-EX: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Магнитная катушка и штекерная розетка заказываются отдельно.
- Ширина
- 42 мм
- Монтажный шаг
- 43 мм
- Тип управления
- Электрический
- Функция распределителя
- 5/2 бистабильный
- Стандартный номинальный расход
- 1200 л/мин
- Масса
- 490 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные JMFH-5/2-D-1-C-EX
Основные
- Функция распределителя
- 5/2 бистабильный
- Тип управления
- Электрический
- Ширина
- 42 мм
- Стандартный номинальный расход
- 1200 л/мин
- Тип конструкции
- Золотниковый
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по взрывозащите (ATEX)
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам взрывозащиты
- Категория ATEX Газ
- II 2G
- Категория ATEX Пыль
- II 2D
- Взрывозащита типа "Газ"
- Ex h IIC T4 Gb
- Взрывозащита типа "Пыль"
- Ex h IIIC T105°C Db
- Взрывобезопасная температура окружающей среды
- −5°C <= Ta <= +40°C
- Сертификация взрывозащиты за пределами Евросоюза
- EPL Db (GB); EPL Gb (GB)
- Класс защиты
- IP65
- Условный проход
- 8 мм
- Монтажный шаг
- 43 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Соответствует стандарту
- ISO 5599-1
- Ручное дублирование
- С принадлежностями, с защелкой; Толкающий
- Код ISO
- 155
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внутренний
- Направление потока
- Нереверсивный
- Перекрытие
- Положительное перекрытие
- Время переключения, реверс
- 16 мс
- Макс. позитивный тестовый импульс с логикой 0
- 2200 мкс
- Макс. негативный тестовый импульс с логикой 1
- 3700 мкс
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Уровень звукового давления
- 85 дБ(А)
- Электрическое подключение
- Через F-катушку, заказывать отдельно
- Тип крепления
- На монтажной плите; со сквозным отверстием
- Подвод пилотного воздуха 12
- Соединительная плита, размер 1 согласно ISO 5599-1
- Подвод пилотного воздуха 14
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 1
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 2
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 3
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 4
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 5
- Соединительная плита, размер 1 согласно ISO 5599-1
Условия работы
- Рабочее давление
- 2 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −5 … 40 °C
- Рабочая среда пилотного каскада
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Температура окружающей среды
- −5 … 40 °C
Масса
- Вес продукта
- 490 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
JMFH-5/2-D-1-C-EX: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у JMFH-5/2-D-1-C-EX?
Распределитель с электроуправлением Festo JMFH-5/2-D-1-C-EX, артикул 535963: ширина — 42 мм; монтажный шаг — 43 мм; тип управления — электрический; функция распределителя — 5/2 бистабильный; стандартный номинальный расход — 1200 л/мин; масса — 490 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает JMFH-5/2-D-1-C-EX?
По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен JMFH-5/2-D-1-C-EX?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии JMFH, кроме JMFH-5/2-D-1-C-EX?
В серии «Распределитель с электроуправлением JMFH» — 37 позиций. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на JMFH-5/2-D-1-C-EX документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит JMFH-5/2-D-1-C-EX и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте JMFH-5/2-D-1-C-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08JMFH-5/2-D-1-C-EX — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535963; ввоз официальный, с грузовой таможенной декларацией.
