FestoРаспределитель с электроуправлением

JMFH-5/2-D-3-S-C-EX

GTIN 4052568170189 Оригинал Festo

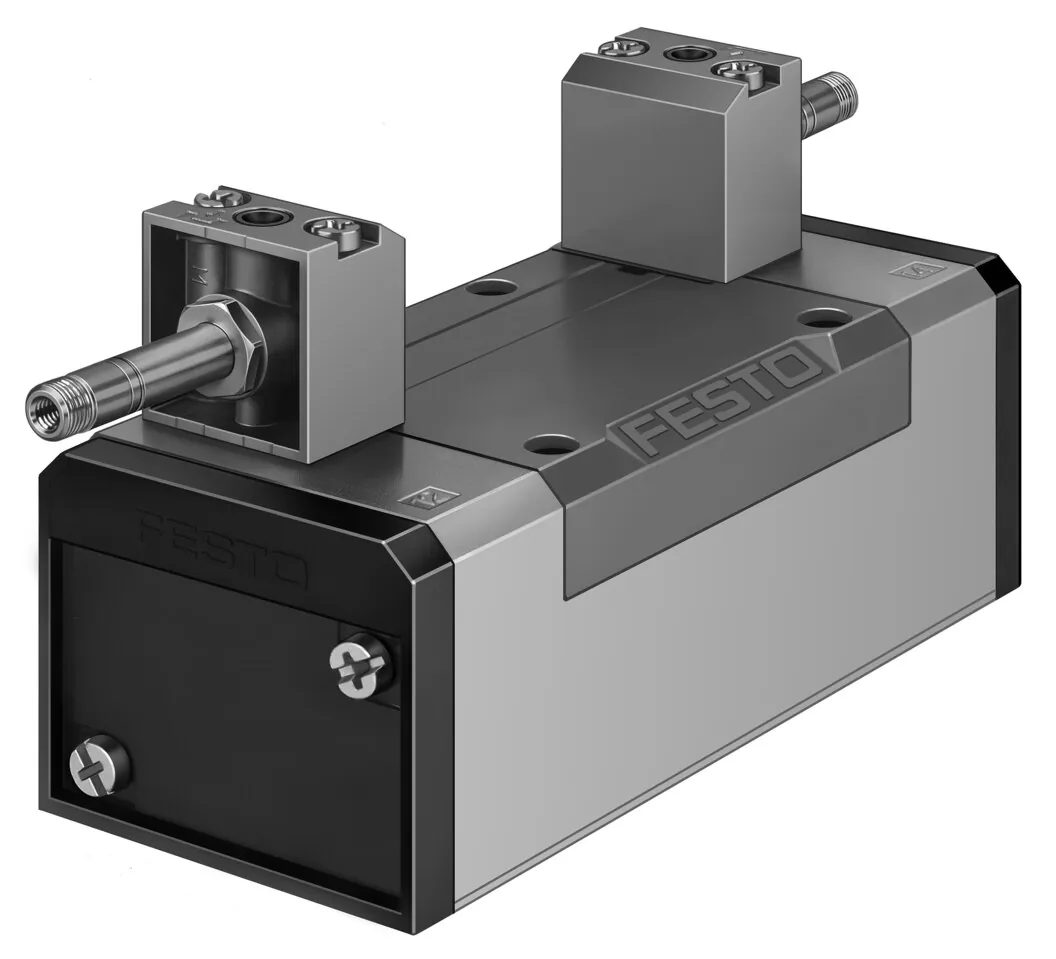

Распределитель с электроуправлением Festo JMFH-5/2-D-3-S-C-EX: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Магнитная катушка и штекерная розетка заказываются отдельно.

Ширина: 65 мм
Монтажный шаг: 71 мм
Тип управления: Электрический
Функция распределителя: 5/2 бистабильный
Стандартный номинальный расход: 4500 л/мин
Масса: 1,06 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные JMFH-5/2-D-3-S-C-EX

Основные

Функция распределителя: 5/2 бистабильный
Тип управления: Электрический
Ширина: 65 мм
Стандартный номинальный расход: 4500 л/мин
Тип конструкции: Золотниковый
Обозначение CE (см. заявление о соответствии): В соответствии с директивой EU по взрывозащите (ATEX)
Маркировка UKCA (см. декларацию о соответствии): По британским нормам взрывозащиты
Категория ATEX Газ: II 2G
Категория ATEX Пыль: II 2D
Взрывозащита типа "Газ": Ex h IIC T4 Gb
Взрывозащита типа "Пыль": Ex h IIIC T105°C Db
Взрывобезопасная температура окружающей среды: −5°C <= Ta <= +40°C
Сертификация взрывозащиты за пределами Евросоюза: EPL Db (GB); EPL Gb (GB)
Класс защиты: IP65
Условный проход: 14,5 мм
Монтажный шаг: 71 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Соответствует стандарту: ISO 5599-1
Ручное дублирование: С принадлежностями, с защелкой; Толкающий
Код ISO: 369
Тип пилотного управления: С пилотным управлением
Питание пилотного каскада: Внешний
Направление потока: Реверсивный
Перекрытие: Положительное перекрытие
Пилотное давление: 2 … 10 бар
Время переключения, реверс: 18 мс
Макс. позитивный тестовый импульс с логикой 0: 2200 мкс
Макс. негативный тестовый импульс с логикой 1: 3700 мкс
Стойкость к вибрации: Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Уровень звукового давления: 85 дБ(А)
Электрическое подключение: Через F-катушку, заказывать отдельно
Тип крепления: На монтажной плите; Со сквозным отверстием и винтом
Выхлоп пилота, канал 82: M5
Выхлоп пилота, канал 84: M5
Подвод пилотного воздуха 12: Соединительная плита, размер 3 согласно ISO 5599-1
Подвод пилотного воздуха 14: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое подключение, канал 1: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое подключение, канал 2: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое подключение, канал 3: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое присоединение, канал 4: Соединительная плита, размер 3 согласно ISO 5599-1
Пневматическое присоединение, канал 5: Соединительная плита, размер 3 согласно ISO 5599-1

Условия работы

Рабочее давление: −0,9 … 16 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 60 °C
Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды: −5 … 40 °C

Масса

Вес продукта: 1060 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: HNBR; NBR
Материал корпуса: Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных JMFH-5/2-D-3-S-C-EXPDF · Festo · на русском JMFHВсе исполнения серии37 позиций, подбор по параметрам

FAQ

Частые вопросы

JMFH-5/2-D-3-S-C-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у JMFH-5/2-D-3-S-C-EX?

Распределитель с электроуправлением Festo JMFH-5/2-D-3-S-C-EX, артикул 535968: ширина — 65 мм; монтажный шаг — 71 мм; тип управления — электрический; функция распределителя — 5/2 бистабильный; стандартный номинальный расход — 4500 л/мин; масса — 1,06 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает JMFH-5/2-D-3-S-C-EX?

По таблице данных Festo: рабочее давление — −0,9 … 16 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен JMFH-5/2-D-3-S-C-EX?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии JMFH, кроме JMFH-5/2-D-3-S-C-EX?

В серии «Распределитель с электроуправлением JMFH» — 37 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на JMFH-5/2-D-3-S-C-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит JMFH-5/2-D-3-S-C-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте JMFH-5/2-D-3-S-C-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08JMFH-5/2-D-3-S-C-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535968; ввоз официальный, с грузовой таможенной декларацией.
