FestoСоединительный кабель

KMP6-15P-12-2,5

GTIN 4052568084752 Оригинал Festo

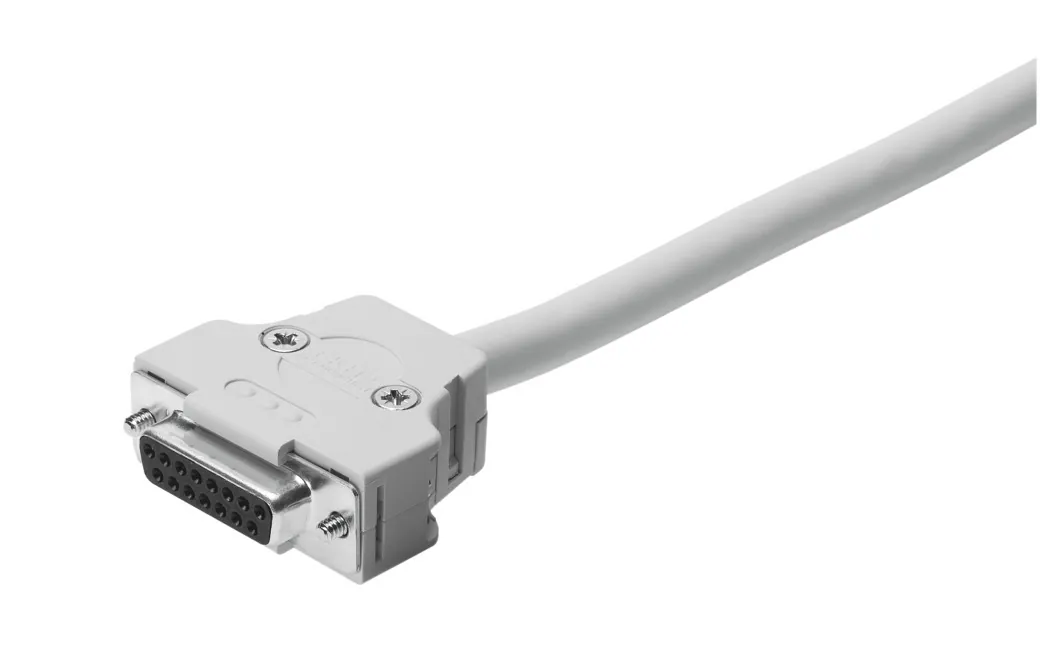

Соединительный кабель Festo KMP6-15P-12-2,5: для пневмоострова CPV-SC, с 15-полюсным разъемом Sub-D, длина 2,5 м.

Диаметр кабеля
8,6 мм
Номинальное сечение провода
0,34 mm2
Структура кабеля
15x0,34
Электрическое подключение 1, занятые контакты/провода
15
Соответствует стандарту
DIN 41652
Масса
293 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает KMP6-15P-12-2,5

  1. KMP6Серия

    Соединительный кабель

  2. 15PЧисло контактов слева

    15 конт.

  3. 12Число контактов справа

    15 конт.

  4. 2,5Длина кабеля

    2,5 м

Характеристики

Технические данные KMP6-15P-12-2,5

Основные

Соответствует стандарту
DIN 41652
Идентификация кабеля
Без держателя маркировочных табличек
Частота соединения
50
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Угловой
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
Sub-D
Электрическое подключение 1, количество контактов/проводов
15
Электрическое подключение 1, занятые контакты/провода
15
Электрическое подключение 1, тип монтажа
2 винта 4-40 UNC
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, тип подключения
Кабель
Электрическое подключение 2, технология подключения
Открытый конец
Электрическое подключение 2, количество контактов/проводов
15
Электрическое подключение 2, занятые контакты/провода
15
Диапазон рабочего напряжения DC
0 … 30 В
Номинальное рабочее напряжение DC
24 В
Допустимая токовая нагрузка при 40°C
2,8 А
Импульсная мощность
1 кВ
Длина кабеля
2,5 м
Атрибуты кабеля
Стандарт
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, фиксированный монтаж кабеля
>= 86 мм
Радиус изгиба, гибкий монтаж кабеля
>= 129 мм
Диаметр кабеля
8,6 мм
Допустимое отклонение диаметра кабеля
± 0,25 мм
Структура кабеля
15x0,34
Номинальное сечение провода
0,34 mm2
Концы проводов
Отрезать прямо
Класс защиты
IP40
Примечание по классу защиты
В собранном состоянии
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам RoHS
Степень загрязнения
2
Цвет оплетки кабеля
Серый
Цвет корпуса
Серый

Условия работы

Температура окружающей среды
−25 … 70 °C; −5 … 70 °C
Температура хранения
−20 … 75 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
293 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
PVC
Материал корпуса
PBT с армированием
Материал винтового фиксатора
Никелированная латунь
Материал электрического контакта
Позолоченный медный сплав

Принадлежности

Что подходит к KMP6-15P-12-2,5

По разделу «Принадлежности» каталога Festo — для размера 6.

Прочее2

Документы

Документация

PDFТаблица данных KMP6-15P-12-2,5PDF · Festo · на русскомPDFКаталог Festo KMPPDF · на английском · Festo, 2026KMP6Все исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

KMP6-15P-12-2,5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у KMP6-15P-12-2,5?

Соединительный кабель Festo KMP6-15P-12-2,5, артикул 527543: диаметр кабеля — 8,6 мм; номинальное сечение провода — 0,34 mm2; структура кабеля — 15x0,34; электрическое подключение 1, занятые контакты/провода — 15; соответствует стандарту — DIN 41652; масса — 293 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать KMP6-15P-12-2,5?

По таблице данных Festo: температура окружающей среды — −25 … 70 °C, −5 … 70 °C; класс защиты — IP40.

04Из каких материалов изготовлен KMP6-15P-12-2,5?

Материал оплетки кабеля — PVC; материал корпуса — PBT с армированием; материал винтового фиксатора — никелированная латунь; материал электрического контакта — позолоченный медный сплав. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение KMP6-15P-12-2,5?

KMP6 — соединительный кабель; 15P — число контактов слева: 15 конт.; 12 — число контактов справа: 15 конт.; 2,5 — длина кабеля: 2,5 м.

06Какие исполнения есть в серии KMP6, кроме KMP6-15P-12-2,5?

В серии «Соединительный кабель KMP6» — 15 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к KMP6-15P-12-2,5?

В блоке «Принадлежности» на этой странице: прочее (2). Например: IBS-6X10. Подобраны по каталогу Festo для этого размера.

08Есть ли на KMP6-15P-12-2,5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo KMP; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит KMP6-15P-12-2,5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте KMP6-15P-12-2,5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10KMP6-15P-12-2,5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 527543; ввоз официальный, с грузовой таможенной декларацией.
