FestoСоединительный кабель

KMPYE-AIF-1-GS-GD-2

Оригинал Festo

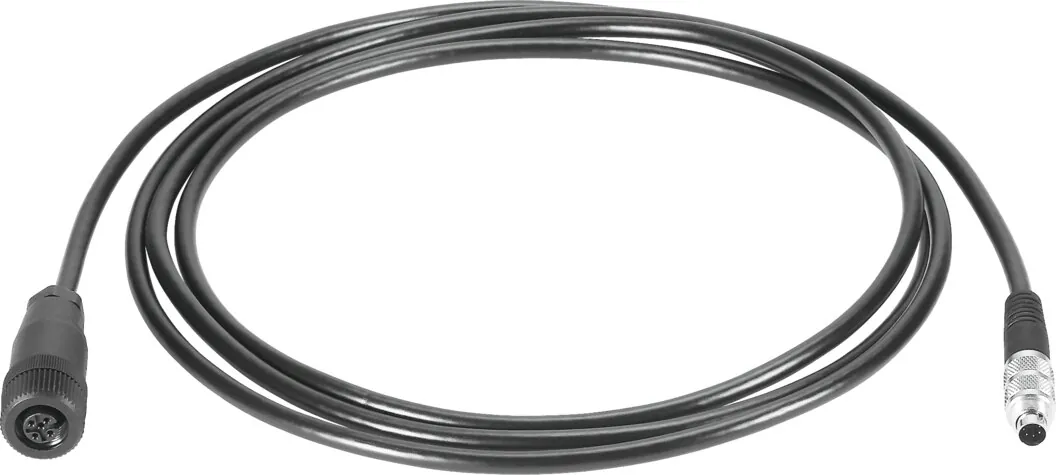

Соединительный кабель Festo KMPYE-AIF-1-GS-GD-2: в сборе, для пропорционального распределителя.

Диаметр кабеля
5,6 мм
Диапазон рабочего напряжения DC
0 … 50 В
Номинальное сечение провода
0,24 mm2
Структура кабеля
8x0,24; С защитой
Соответствует стандарту
EN 61076-2-101
Масса
114 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные KMPYE-AIF-1-GS-GD-2

Основные

Соответствует стандарту
EN 61076-2-101
Дополнительные функции
Расположение контактов специальное для изделия
Идентификация кабеля
С принадлежностями
Частота соединения
500
Электрическое подключение 1, функция
Сторона полевого устройства
Электрическое подключение 1, исполнение
Круглый
Электрическое подключение 1, тип подключения
Розетка разъема
Электрическое подключение 1, выход кабеля
Прямой
Электрическое подключение 1, технология подключения
M12x1, A-код в соответствии с EN 61076-2-101
Электрическое подключение 1, количество контактов/проводов
4
Электрическое подключение 1, занятые контакты/провода
4
Электрическое подключение 1, тип монтажа
Винтовая фиксация с шириной между плоскостями 18 и продольной насечкой
Электрическое подключение 2, функция
Сторона контроллера
Электрическое подключение 2, исполнение
Круглый
Электрическое подключение 2, тип подключения
Разъем
Электрическое подключение 2, выход кабеля
Прямой
Электрическое подключение 2, технология подключения
M9x0,5
Электрическое подключение 2, количество контактов/проводов
7
Электрическое подключение 2, занятые контакты/провода
6
Электрическое подключение 2, тип монтажа
Фиксация винта
Диапазон рабочего напряжения DC
0 … 50 В
Допустимая токовая нагрузка при 40°C
1 А
Импульсная мощность
2 кВ
Длина кабеля
2 м
Атрибуты кабеля
Подходит для кабельных цепей
Условия испытания кабеля
Условия испытания — по запросу
Радиус изгиба, гибкий монтаж кабеля
>= 75 мм
Диаметр кабеля
5,6 мм
Структура кабеля
8x0,24; С защитой
Номинальное сечение провода
0,24 mm2
Класс защиты
IP65
Примечание по классу защиты
В собранном состоянии
Степень загрязнения
1
Цвет оплетки кабеля
Черный

Условия работы

Температура окружающей среды
−25 … 85 °C; −5 … 80 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал оплетки кабеля
TPE-U(PUR)

Документы

Документация

PDFТаблица данных KMPYE-AIF-1-GS-GD-2PDF · Festo · на русскомPDFКаталог Festo KMPYEPDF · на английском · Festo, 2026KMPYEВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

KMPYE-AIF-1-GS-GD-2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у KMPYE-AIF-1-GS-GD-2?

Соединительный кабель Festo KMPYE-AIF-1-GS-GD-2, артикул 170238: диаметр кабеля — 5,6 мм; диапазон рабочего напряжения DC — 0 … 50 В; номинальное сечение провода — 0,24 mm2; структура кабеля — 8x0,24, с защитой; соответствует стандарту — EN 61076-2-101; масса — 114 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Как подобрать соединительный кабель?

По разъёмам на обоих концах, числу контактов и длине — эти данные есть в характеристиках исполнения.

03В каких условиях можно использовать KMPYE-AIF-1-GS-GD-2?

По таблице данных Festo: температура окружающей среды — −25 … 85 °C, −5 … 80 °C; класс защиты — IP65.

04Из каких материалов изготовлен KMPYE-AIF-1-GS-GD-2?

Материал оплетки кабеля — TPE-U(PUR). Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии KMPYE, кроме KMPYE-AIF-1-GS-GD-2?

В серии «Соединительный кабель KMPYE» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на KMPYE-AIF-1-GS-GD-2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo KMPYE. Скачивание без регистрации.

07Сколько стоит KMPYE-AIF-1-GS-GD-2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте KMPYE-AIF-1-GS-GD-2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08KMPYE-AIF-1-GS-GD-2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 170238; ввоз официальный, с грузовой таможенной декларацией.
