FestoУгловое соединение с накидной гайкой

LCK-1/8-PK-6

GTIN 4052568018801 Оригинал Festo

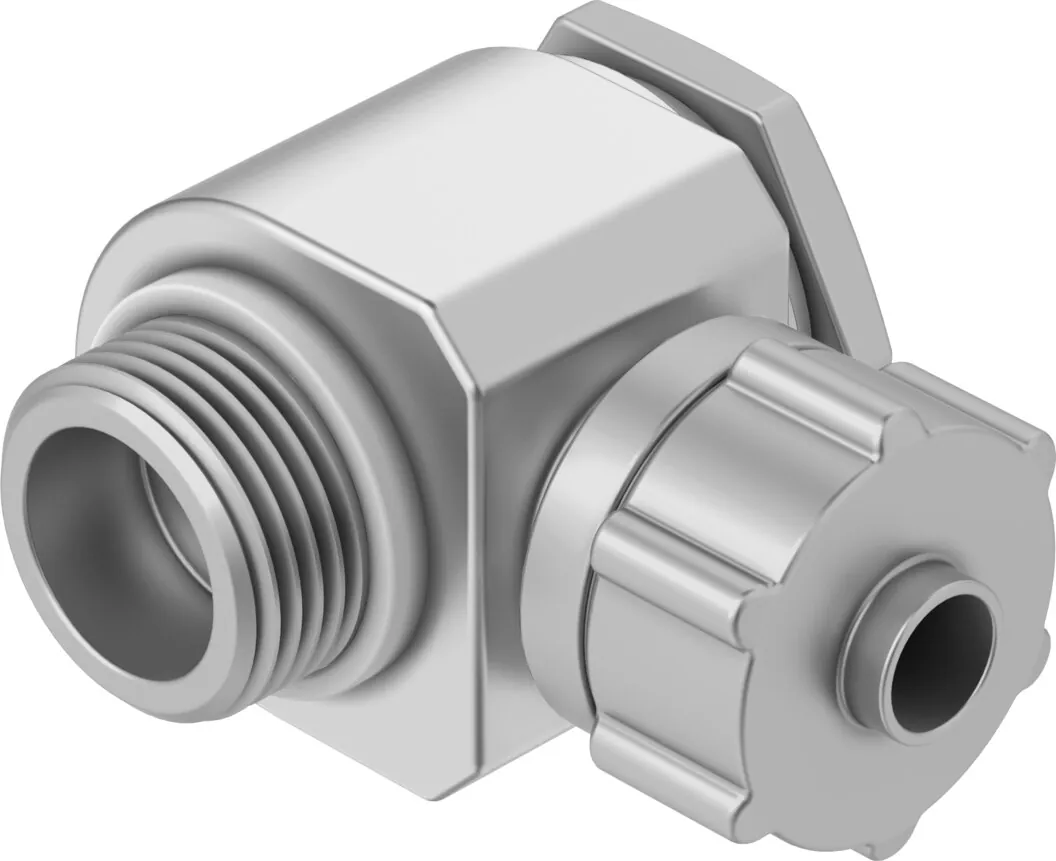

Угловое соединение с накидной гайкой Festo LCK-1/8-PK-6: поворотный, с 2 уплотнительными кольцами.

Присоединение 1
Наружная резьба G1/8
Условный проход
4,9 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Масса
24 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Условный проход

Характеристики

Технические данные LCK-1/8-PK-6

Основные

Условный проход
4,9 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Размер контейнера
10
Номинальный момент затяжки
3,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
Наружная резьба G1/8
Пневматическое подключение, канал 2
Для шлангов с наружным диаметром 8 мм; для штуцеров с накидной гайкой под шланг с внутренним диаметром 6 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Материалы

Материал накидной гайки
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнительного кольца
PA с армированием; TPE-U(PU)
Материал пустотелого болта
Анодированный алюминий
Материал поворотного фитинга
Цинковая штамповка

Документы

Документация

PDFТаблица данных LCK-1/8-PK-6PDF · Festo · на русскомLCKВсе исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

LCK-1/8-PK-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LCK-1/8-PK-6?

Угловое соединение с накидной гайкой Festo LCK-1/8-PK-6, артикул 4470: присоединение 1 — наружная резьба G1/8; условный проход — 4,9 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; форма — Г-образная форма; масса — 24 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать LCK-1/8-PK-6?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен LCK-1/8-PK-6?

Материал накидной гайки — анодированный алюминий; материал уплотнительного кольца — PA с армированием, TPE-U(PU); материал пустотелого болта — анодированный алюминий; материал поворотного фитинга — цинковая штамповка. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии LCK, кроме LCK-1/8-PK-6?

В серии «Угловое соединение с накидной гайкой LCK» — 15 позиций. У LCK-1/8-PK-6: присоединение 1 — наружная резьба G1/8; условный проход — 4,9 мм. Другие варианты (присоединение 1: наружная резьба G1/4, наружная резьба G3/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на LCK-1/8-PK-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит LCK-1/8-PK-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LCK-1/8-PK-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07LCK-1/8-PK-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4470; ввоз официальный, с грузовой таможенной декларацией.
