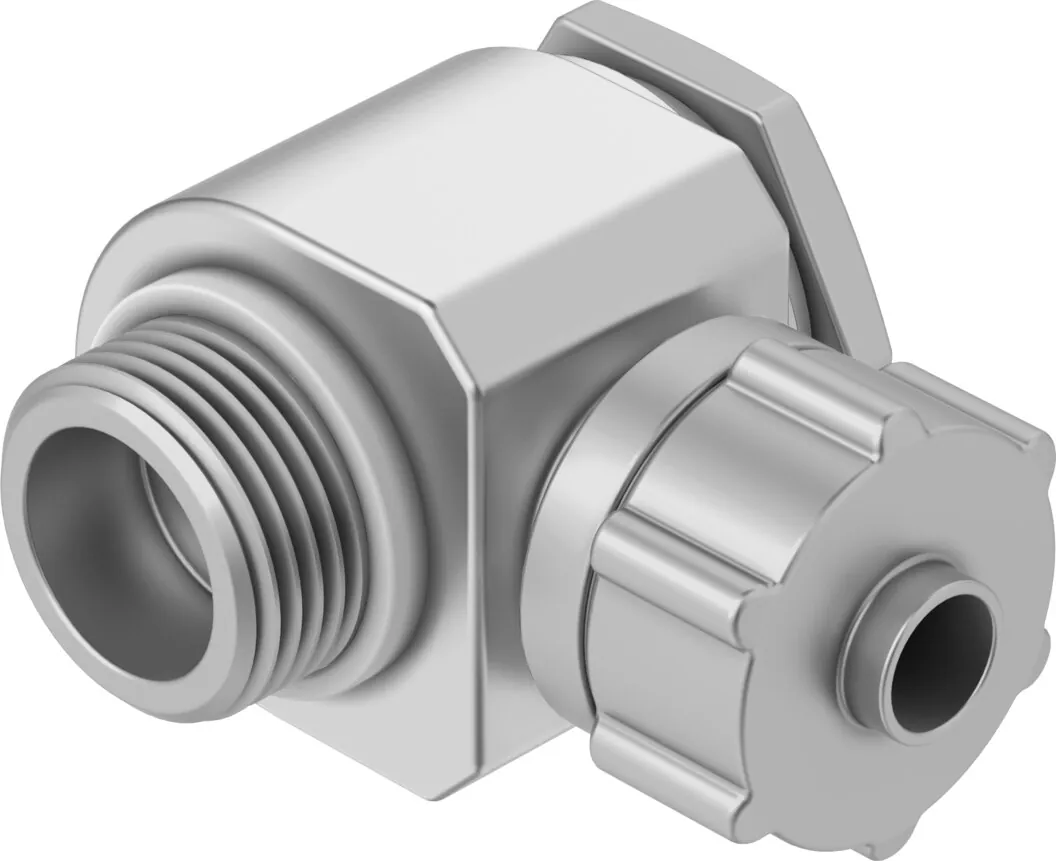

FestoУгловое соединение с накидной гайкой

LCK-3/8-PK-9

GTIN 4052568018832 Оригинал Festo

Угловое соединение с накидной гайкой Festo LCK-3/8-PK-9: поворотный, с 2 уплотнительными кольцами.

Присоединение 1
Наружная резьба G3/8
Условный проход
8 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Масса
69 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • Наружная резьба G1/2
  • Наружная резьба G1/4
  • Наружная резьба G1/8
  • Наружная резьба G3/8
  • Наружная резьба M5

Условный проход

  • 2 мм
  • 2,4 мм
  • 2,9 мм
  • 3,4 мм
  • 4,9 мм
  • 5,3 мм
  • 8 мм
  • 11,7 мм

Характеристики

Технические данные LCK-3/8-PK-9

Основные

Условный проход
8 мм
Тип уплотнения резьбового соединения
Уплотнительное кольцо
Положение при сборке
Любое
Форма
Г-образная форма
Номинальный момент затяжки
12,5 Н·м
Допуск для номинального момента затяжки
± 20 %
Пневматическое подключение, канал 1
Наружная резьба G3/8
Пневматическое подключение, канал 2
Для штуцеров с накидной гайкой под шланг с внутренним диаметром 9 мм

Условия работы

Рабочее давление во всём диапазоне температур
−0,095 … 1 МПа
Полный диапазон температур рабочего давления
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Материалы

Материал накидной гайки
Анодированный алюминий
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнительного кольца
PA с армированием; TPE-U(PU)
Материал пустотелого болта
Анодированный алюминий
Материал поворотного фитинга
Цинковая штамповка

Документы

Документация

PDFТаблица данных LCK-3/8-PK-9PDF · Festo · на русскомLCKВсе исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

LCK-3/8-PK-9: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LCK-3/8-PK-9?

Угловое соединение с накидной гайкой Festo LCK-3/8-PK-9, артикул 4474: присоединение 1 — наружная резьба G3/8; условный проход — 8 мм; тип уплотнения резьбового соединения — уплотнительное кольцо; положение при сборке — любое; форма — Г-образная форма; масса — 69 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать LCK-3/8-PK-9?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен LCK-3/8-PK-9?

Материал накидной гайки — анодированный алюминий; материал уплотнительного кольца — PA с армированием, TPE-U(PU); материал пустотелого болта — анодированный алюминий; материал поворотного фитинга — цинковая штамповка. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии LCK, кроме LCK-3/8-PK-9?

В серии «Угловое соединение с накидной гайкой LCK» — 15 позиций. У LCK-3/8-PK-9: присоединение 1 — наружная резьба G3/8; условный проход — 8 мм. Другие варианты (присоединение 1: наружная резьба G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на LCK-3/8-PK-9 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит LCK-3/8-PK-9 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LCK-3/8-PK-9 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07LCK-3/8-PK-9 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4474; ввоз официальный, с грузовой таможенной декларацией.
