FestoФильтр

LF-M5-D-5M-MICRO-H

GTIN 4052568084011 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

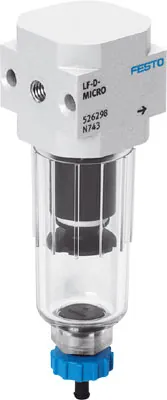

Фильтр Festo LF-M5-D-5M-MICRO-H: без резьбовой соединительной плиты, резьба под штуцер в корпусе, полуавтоматический отвод конденсата Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Размер
Микро
Присоединение 1
M5
Степень фильтрации
5 мкм
Отвод конденсата
Полуавтоматический
Серия
D
Масса
44 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Отвод конденсата

Обозначение

Что означает LF-M5-D-5M-MICRO-H

  1. LFСерия

    Фильтр

  2. M5Пневматическое присоединение

    Внутренняя резьба M5

  3. DИсполнение

    Серия D, металлический корпус

  4. 5MТонкость фильтрации

    5 мкм

  5. MICROТипоразмер

    Шаг монтажа 25 мм (без соединительных плит)

  6. HОтвод конденсата

    Полуавтоматический

Характеристики

Технические данные LF-M5-D-5M-MICRO-H

Основные

Размер
Микро
Серия
D
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Полуавтоматический
Тип конструкции
Спеченный фильтр с центробежным сепаратором
Макс. объем конденсата
3 см³
Стандартный номинальный расход
170 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
44 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал фильтра
PE
Материал корпуса
Алюминиевое литье под давление
Материал стакана
PC

Принадлежности

Что подходит к LF-M5-D-5M-MICRO-H

По разделу «Принадлежности» каталога Festo — для размера MICRO. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Сменные части16

Документы

Документация

PDFТаблица данных LF-M5-D-5M-MICRO-HPDF · Festo · на русскомPDFКаталог Festo D-FILTERSPDF · на английском · Festo, 2021LFВсе исполнения серии62 позиции, подбор по параметрам

FAQ

Частые вопросы

LF-M5-D-5M-MICRO-H: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LF-M5-D-5M-MICRO-H?

Фильтр Festo LF-M5-D-5M-MICRO-H, артикул 526298: размер — микро; присоединение 1 — M5; степень фильтрации — 5 мкм; отвод конденсата — полуавтоматический; серия — D; масса — 44 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр сжатого воздуха?

Очищает сжатый воздух от твёрдых частиц и конденсата. Фильтры тонкой и сверхтонкой очистки ставят после основного фильтра, когда нужен более чистый воздух. Степень фильтрации указана в характеристиках.

03При каком давлении и температуре работает LF-M5-D-5M-MICRO-H?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LF-M5-D-5M-MICRO-H?

Материал фильтра — PE; материал корпуса — алюминиевое литье под давление; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LF-M5-D-5M-MICRO-H?

LF — фильтр; M5 — пневматическое присоединение: внутренняя резьба M5; D — исполнение: серия D, металлический корпус; 5M — тонкость фильтрации: 5 мкм; MICRO — типоразмер: шаг монтажа 25 мм (без соединительных плит); H — отвод конденсата: полуавтоматический.

06Какие исполнения есть в серии LF, кроме LF-M5-D-5M-MICRO-H?

В серии «Фильтр LF» — 62 позиции. У LF-M5-D-5M-MICRO-H: присоединение 1 — M5; отвод конденсата — полуавтоматический. Другие варианты (присоединение 1: G1/8, M7, QS-4, QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LF-M5-D-5M-MICRO-H?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), сменные части (16). Например: QSM-M5-6, LFACP-MAXI. Подобраны по каталогу Festo для этого размера.

08Есть ли на LF-M5-D-5M-MICRO-H документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo D-FILTERS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LF-M5-D-5M-MICRO-H и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LF-M5-D-5M-MICRO-H в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LF-M5-D-5M-MICRO-H — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526298; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить LF-M5-D-5M-MICRO-H?

Производитель снял LF-M5-D-5M-MICRO-H с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
