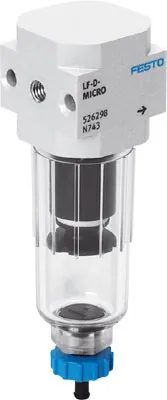

FestoФильтр

LF-QS6-D-5M-MICRO

GTIN 4052568084066 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2023 года. Подберём замену

Фильтр Festo LF-QS6-D-5M-MICRO: соединительная плита с быстроразъемным фитингом, ручной отвод конденсата Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Размер
Микро
Присоединение 1
QS-6
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Серия
D
Масса
64 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Отвод конденсата

Обозначение

Что означает LF-QS6-D-5M-MICRO

  1. LFСерия

    Фильтр

  2. QS6Пневматическое присоединение

    Цанговое соединение под шланг 6 мм

  3. DИсполнение

    Серия D, металлический корпус

  4. 5MТонкость фильтрации

    5 мкм

  5. MICROТипоразмер

    Шаг монтажа 25 мм (без соединительных плит)

Характеристики

Технические данные LF-QS6-D-5M-MICRO

Основные

Размер
Микро
Серия
D
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Спеченный фильтр с центробежным сепаратором
Макс. объем конденсата
3 см³
Стандартный номинальный расход
280 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 2
QS-6

Условия работы

Рабочее давление
0 … 10 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:9:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
64 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал фильтра
PE
Материал корпуса
Алюминиевое литье под давление
Материал стакана
PC

Принадлежности

Что подходит к LF-QS6-D-5M-MICRO

По разделу «Принадлежности» каталога Festo — для размера MICRO. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8
Сменные части16

Документы

Документация

PDFТаблица данных LF-QS6-D-5M-MICROPDF · Festo · на русскомPDFКаталог Festo D-FILTERSPDF · на английском · Festo, 2021LFВсе исполнения серии62 позиции, подбор по параметрам

FAQ

Частые вопросы

LF-QS6-D-5M-MICRO: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LF-QS6-D-5M-MICRO?

Фильтр Festo LF-QS6-D-5M-MICRO, артикул 526307: размер — микро; присоединение 1 — QS-6; степень фильтрации — 5 мкм; отвод конденсата — ручное вращением; серия — D; масса — 64 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр сжатого воздуха?

Очищает сжатый воздух от твёрдых частиц и конденсата. Фильтры тонкой и сверхтонкой очистки ставят после основного фильтра, когда нужен более чистый воздух. Степень фильтрации указана в характеристиках.

03При каком давлении и температуре работает LF-QS6-D-5M-MICRO?

По таблице данных Festo: рабочее давление — 0 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:9:-], инертные газы.

04Из каких материалов изготовлен LF-QS6-D-5M-MICRO?

Материал фильтра — PE; материал корпуса — алюминиевое литье под давление; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LF-QS6-D-5M-MICRO?

LF — фильтр; QS6 — пневматическое присоединение: цанговое соединение под шланг 6 мм; D — исполнение: серия D, металлический корпус; 5M — тонкость фильтрации: 5 мкм; MICRO — типоразмер: шаг монтажа 25 мм (без соединительных плит).

06Какие исполнения есть в серии LF, кроме LF-QS6-D-5M-MICRO?

В серии «Фильтр LF» — 62 позиции. У LF-QS6-D-5M-MICRO: присоединение 1 — QS-6; отвод конденсата — ручное вращением. Другие варианты (присоединение 1: G1/8, M5, M7, QS-4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LF-QS6-D-5M-MICRO?

В блоке «Принадлежности» на этой странице: подключение воздуха (8), сменные части (16). Например: PUN-H-6X1-BL, LFACP-MAXI. Подобраны по каталогу Festo для этого размера.

08Есть ли на LF-QS6-D-5M-MICRO документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo D-FILTERS; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LF-QS6-D-5M-MICRO и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LF-QS6-D-5M-MICRO в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LF-QS6-D-5M-MICRO — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 526307; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить LF-QS6-D-5M-MICRO?

Производитель снял LF-QS6-D-5M-MICRO с производства: по данным Festo позиция была доступна до 2023 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
