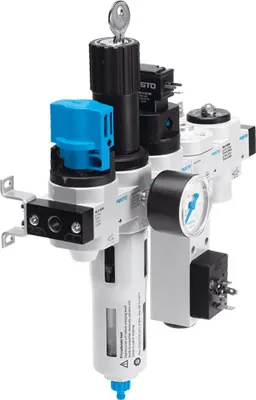

FestoБлок подготовки воздуха

LFRS-1/2-D-MAXI-KG

GTIN 4052568157883 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену

Блок подготовки воздуха Festo LFRS-1/2-D-MAXI-KG: с блокировкой рукоятки регулятора и манометром. Номинальное давление 12 бар, воздух без обогащения маслом.

Размер
Maxi
Присоединение 1
G1/2
Степень фильтрации
40 мкм
Диапазон давления управления
2,5 … 12 бар
Серия
D
Масса
5,30 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Присоединение 1

  • G1
  • G1/2
  • G1/4
  • G1/8
  • G3/4
  • G3/8

Диапазон давления управления

Характеристики

Технические данные LFRS-1/2-D-MAXI-KG

Основные

Размер
Maxi
Серия
D
Фиксатор привода
Поворотная рукоятка со встроенной фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Модуль ответвления; Датчик давления; Отсечной клапан; Фильтр-регулятор с манометром; Клапан безопасного старта
Макс. объем конденсата
80 см³
Кожух стакана
Металлический кожух стакана
Манометр
С манометром
Диапазон давления управления
2,5 … 12 бар
Макс. гистерезис давления
0,25 бар
Стандартный номинальный расход
4200 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2

Условия работы

Рабочее давление
3 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
5300 г

Материалы

Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFRS-1/2-D-MAXI-KG

По разделу «Принадлежности» каталога Festo — для размера MAXI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14
Сменные части2
Датчики и кабели10

Документы

Документация

PDFТаблица данных LFRS-1/2-D-MAXI-KGPDF · Festo · на русскомPDFКаталог Festo LFR-D-COMBINATIONPDF · на английском · Festo, 2021LFRSВсе исполнения серии265 позиций, подбор по параметрам

FAQ

Частые вопросы

LFRS-1/2-D-MAXI-KG: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFRS-1/2-D-MAXI-KG?

Блок подготовки воздуха Festo LFRS-1/2-D-MAXI-KG, артикул 195090: размер — Maxi; присоединение 1 — G1/2; степень фильтрации — 40 мкм; диапазон давления управления — 2,5 … 12 бар; серия — D; масса — 5,30 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает LFRS-1/2-D-MAXI-KG?

По таблице данных Festo: рабочее давление — 3 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-], инертные газы.

04Из каких материалов изготовлен LFRS-1/2-D-MAXI-KG?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии LFRS, кроме LFRS-1/2-D-MAXI-KG?

В серии «Фильтр-регулятор давления LFRS» — 265 позиций. У LFRS-1/2-D-MAXI-KG: размер — Maxi; присоединение 1 — G1/2; диапазон давления управления — 2,5 … 12 бар. Другие варианты (размер: Midi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к LFRS-1/2-D-MAXI-KG?

В блоке «Принадлежности» на этой странице: подключение воздуха (14), сменные части (2), датчики и кабели (10). Например: QS-G1/2-12, LFP-D-MAXI-40M, KMEB-1-230AC-2.5. Подобраны по каталогу Festo для этого размера.

07Есть ли на LFRS-1/2-D-MAXI-KG документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D-COMBINATION; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит LFRS-1/2-D-MAXI-KG и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFRS-1/2-D-MAXI-KG в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09LFRS-1/2-D-MAXI-KG — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 195090; ввоз официальный, с грузовой таможенной декларацией.

10Чем заменить LFRS-1/2-D-MAXI-KG?

Производитель снял LFRS-1/2-D-MAXI-KG с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
