FestoФильтр-регулятор давления

LFRS-1-D-7-O-MAXI-A

GTIN 4052568155414 Оригинал Festo

Снят с производстваПо данным Festo был доступен до 2022 года. Подберём замену

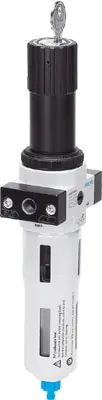

Фильтр-регулятор давления Festo LFRS-1-D-7-O-MAXI-A: с блокировкой рукоятки, без манометра, для номинального давления 7 бар, для сжатого воздуха без масла Современные альтернативы могут быть найдены с помощью введения первых четырех символов маркировки изделия в поле поиска.

Размер
Maxi
Присоединение 1
G1
Степень фильтрации
40 мкм
Диапазон давления управления
0,5 … 7 бар
Серия
D
Масса
1,57 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Обозначение

Что означает LFRS-1-D-7-O-MAXI-A

  1. LFRSСерия

    Фильтр-регулятор давления

  2. 1Пневматическое присоединение

    Внутренняя резьба G1

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. MAXIТипоразмер

    Шаг монтажа 66 мм (без соединительных плит)

  7. AОтвод конденсата

    Автоматический

Характеристики

Технические данные LFRS-1-D-7-O-MAXI-A

Основные

Размер
Maxi
Серия
D
Фиксатор привода
Поворотная рукоятка со встроенной фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
40 мкм
Отвод конденсата
Полностью автоматический
Тип конструкции
Фильтр-регулятор без манометра
Макс. объем конденсата
80 см³
Кожух стакана
Металлический кожух стакана
Манометр
Подготовка для G1/4
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,4 бар
Стандартный номинальный расход
11000 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:8:4]; Инертные газы
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G1
Пневматическое подключение, канал 2
G1

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [7:9:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Температура хранения
−10 … 60 °C
Температура среды
5 … 60 °C
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1570 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Цинковая штамповка
Материал стакана
PC

Принадлежности

Что подходит к LFRS-1-D-7-O-MAXI-A

По разделу «Принадлежности» каталога Festo — для размера 1.

Сменные части1
Датчики и кабели4

Манометры11

Документы

Документация

PDFТаблица данных LFRS-1-D-7-O-MAXI-APDF · Festo · на русскомPDFКаталог Festo LFR-DPDF · на английском · Festo, 2021LFRSВсе исполнения серии265 позиций, подбор по параметрам

FAQ

Частые вопросы

LFRS-1-D-7-O-MAXI-A: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LFRS-1-D-7-O-MAXI-A?

Фильтр-регулятор давления Festo LFRS-1-D-7-O-MAXI-A, артикул 194811: размер — Maxi; присоединение 1 — G1; степень фильтрации — 40 мкм; диапазон давления управления — 0,5 … 7 бар; серия — D; масса — 1,57 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает LFRS-1-D-7-O-MAXI-A?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — 5 … 60 °C; температура среды — 5 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [7:9:-], инертные газы.

04Из каких материалов изготовлен LFRS-1-D-7-O-MAXI-A?

Материал корпуса — цинковая штамповка; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LFRS-1-D-7-O-MAXI-A?

LFRS — фильтр-регулятор давления; 1 — пневматическое присоединение: внутренняя резьба G1; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; MAXI — типоразмер: шаг монтажа 66 мм (без соединительных плит); A — отвод конденсата: автоматический.

06Какие исполнения есть в серии LFRS, кроме LFRS-1-D-7-O-MAXI-A?

В серии «Фильтр-регулятор давления LFRS» — 265 позиций. У LFRS-1-D-7-O-MAXI-A: присоединение 1 — G1; диапазон давления управления — 0,5 … 7 бар. Другие варианты (присоединение 1: G1/2, G3/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LFRS-1-D-7-O-MAXI-A?

В блоке «Принадлежности» на этой странице: сменные части (1), датчики и кабели (4), манометры (11). Например: MS4-LFP-E, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LFRS-1-D-7-O-MAXI-A документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LFR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LFRS-1-D-7-O-MAXI-A и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LFRS-1-D-7-O-MAXI-A в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LFRS-1-D-7-O-MAXI-A — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 194811; ввоз официальный, с грузовой таможенной декларацией.

11Чем заменить LFRS-1-D-7-O-MAXI-A?

Производитель снял LFRS-1-D-7-O-MAXI-A с производства: по данным Festo позиция была доступна до 2022 года. Пришлите артикул и условия работы — подберём действующую замену по характеристикам и присоединительным размерам и пришлём предложение.
