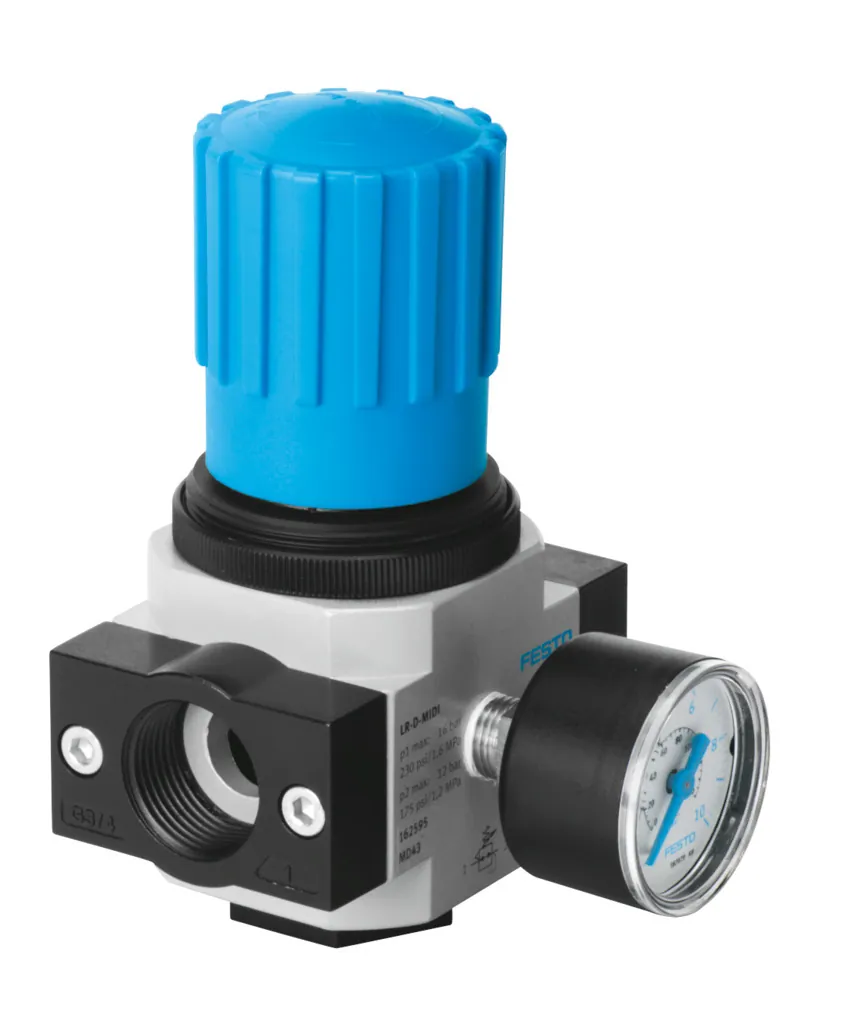

FestoРегулятор давления

LR-3/4-D-MIDI

GTIN 4052568072179 Оригинал Festo

Регулятор давления Festo LR-3/4-D-MIDI: с манометром, рабочее давление до 12 бар.

Размер
Midi
Присоединение 1
G3/4
Диапазон давления управления
0,5 … 12 бар
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Масса
720 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

  • Maxi
  • Midi
  • Mini
  • Микро

Присоединение 1

Диапазон давления управления

Обозначение

Что означает LR-3/4-D-MIDI

  1. LRСерия

    Регулятор давления

  2. 3/4Пневматическое присоединение

    Внутренняя резьба G3/4

  3. DИсполнение

    Серия D, металлический корпус

  4. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

Характеристики

Технические данные LR-3/4-D-MIDI

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор прямого действия
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
3500 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Тип крепления
Установка передней панели; Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
720 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Цинковая штамповка
Материал уплотнений
NBR
Материал корпуса
Цинковая штамповка

Принадлежности

Что подходит к LR-3/4-D-MIDI

По разделу «Принадлежности» каталога Festo — для размера MIDI. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха4
Крепление2
Прочее1
Датчики и кабели4

Манометры4

Документы

Документация

PDFТаблица данных LR-3/4-D-MIDIPDF · Festo · на русскомPDFКаталог Festo LR-DPDF · на английском · Festo, 2026LRВсе исполнения серии97 позиций, подбор по параметрам

FAQ

Частые вопросы

LR-3/4-D-MIDI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LR-3/4-D-MIDI?

Регулятор давления Festo LR-3/4-D-MIDI, артикул 162581: размер — Midi; присоединение 1 — G3/4; диапазон давления управления — 0,5 … 12 бар; серия — D; фиксатор привода — поворотная рукоятка с фиксацией; масса — 720 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает регулятор давления?

Поддерживает заданное давление на выходе независимо от колебаний давления в сети и расхода воздуха.

03При каком давлении и температуре работает LR-3/4-D-MIDI?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен LR-3/4-D-MIDI?

Материал соединительной плиты — цинковая штамповка; материал уплотнений — NBR; материал корпуса — цинковая штамповка. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LR-3/4-D-MIDI?

LR — регулятор давления; 3/4 — пневматическое присоединение: внутренняя резьба G3/4; D — исполнение: серия D, металлический корпус; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит).

06Какие исполнения есть в серии LR, кроме LR-3/4-D-MIDI?

В серии «Регулятор давления LR» — 97 позиций. У LR-3/4-D-MIDI: размер — Midi; присоединение 1 — G3/4; диапазон давления управления — 0,5 … 12 бар. Другие варианты (размер: Maxi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LR-3/4-D-MIDI?

В блоке «Принадлежности» на этой странице: подключение воздуха (4), крепление (2), прочее (1), датчики и кабели (4), манометры (4). Например: QS-G3/4-22, HFOE-D-MIDI/MAXI, LRVS-D-MIDI, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LR-3/4-D-MIDI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LR-3/4-D-MIDI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LR-3/4-D-MIDI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LR-3/4-D-MIDI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 162581; ввоз официальный, с грузовой таможенной декларацией.
