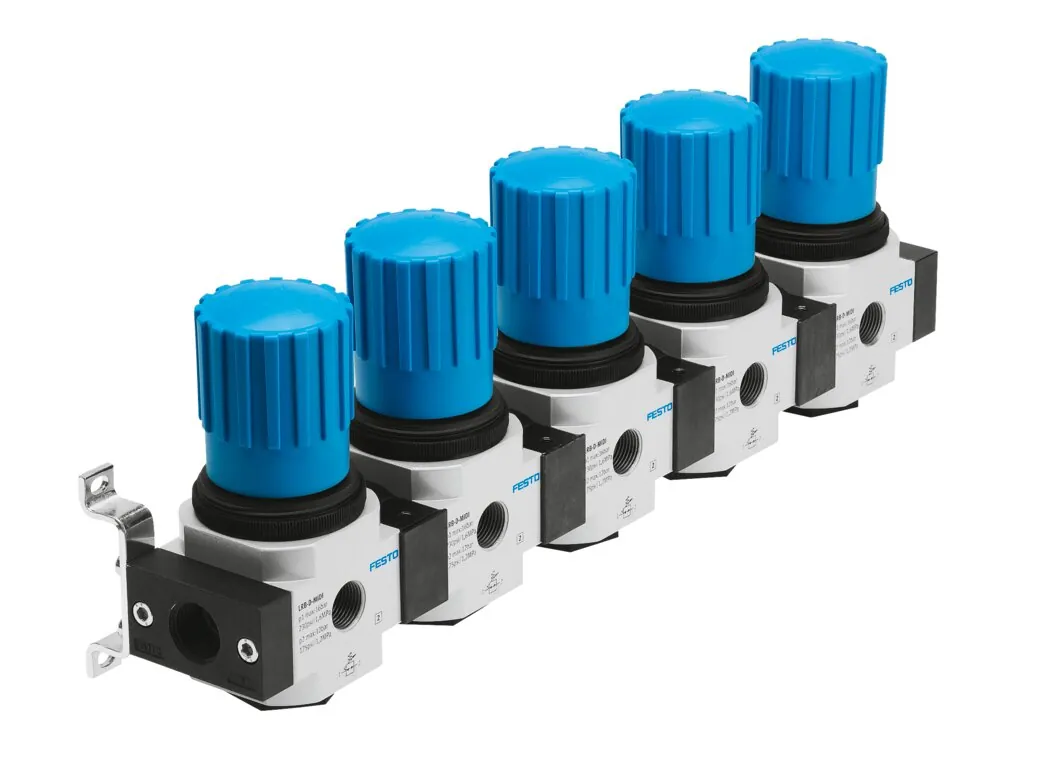

FestoКоллектор регуляторов давления

LRB-1/2-D-7-O-K5-MIDI

GTIN 4052568163396 Оригинал Festo

Коллектор регуляторов давления Festo LRB-1/2-D-7-O-K5-MIDI: с монтажным набором, монтажной плитой и крепежным уголком, блок на 2, 3, 4 или 5 регуляторов, без манометра.

Размер
Midi
Присоединение 1
G1/2
Диапазон давления управления
0,5 … 7 бар
Присоединение 2
G3/8
Серия
D
Масса
4,83 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Обозначение

Что означает LRB-1/2-D-7-O-K5-MIDI

  1. LRBСерия

    Коллектор регуляторов давления

  2. 1/2Пневматическое присоединение

    Внутренняя резьба G1/2

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. OМанометр

    Без манометра

  6. K5Регулятор давления

    Коллектор регуляторов на 5 места

  7. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

Характеристики

Технические данные LRB-1/2-D-7-O-K5-MIDI

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор прямого действия; с кольцевым питанием сжатым воздухом
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом
Манометр
Подготовка для G1/4
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
3800 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Тип крепления
С принадлежностями
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G3/8

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
4828 г

Материалы

Материал соединительной плиты
Цинковая штамповка
Материал панели управления
PA
Материал уплотнений
NBR
Материал корпуса
Цинковая штамповка

Принадлежности

Что подходит к LRB-1/2-D-7-O-K5-MIDI

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

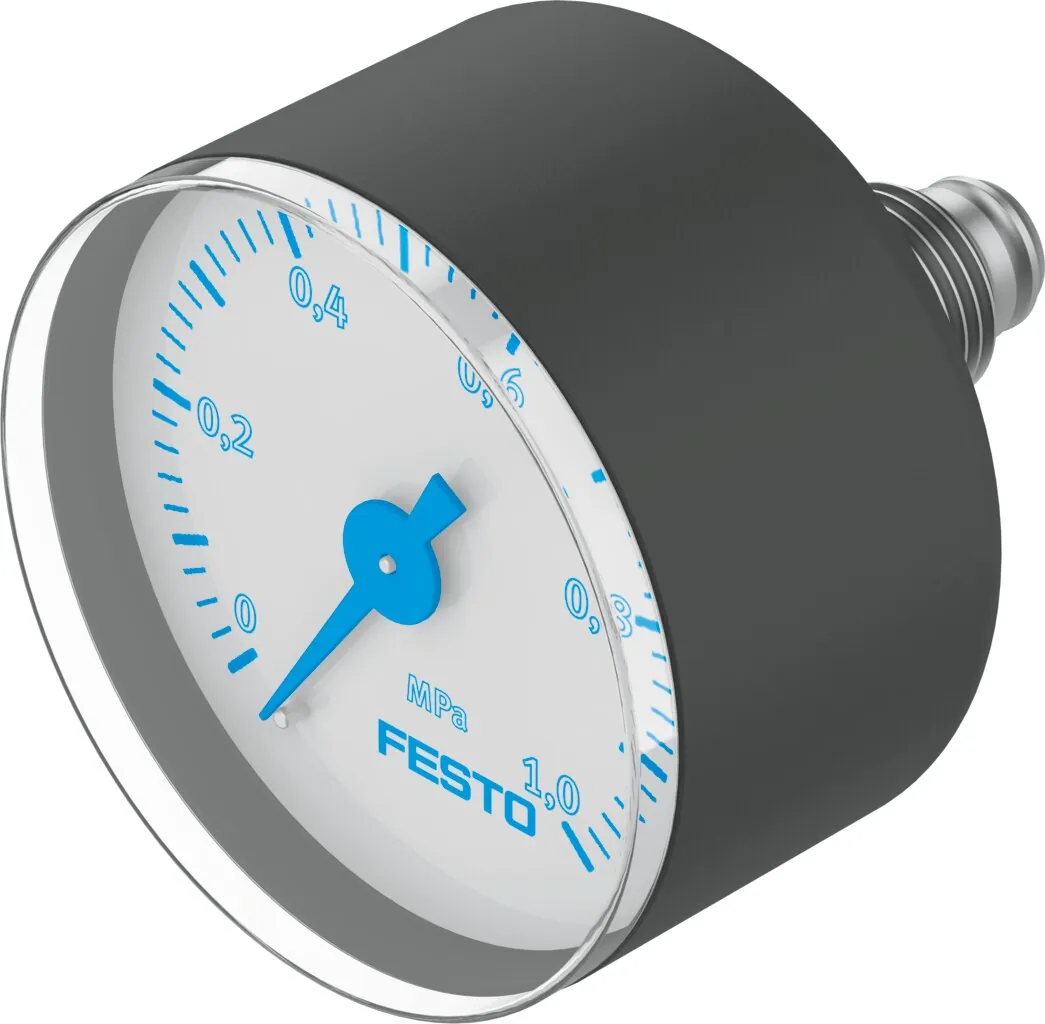

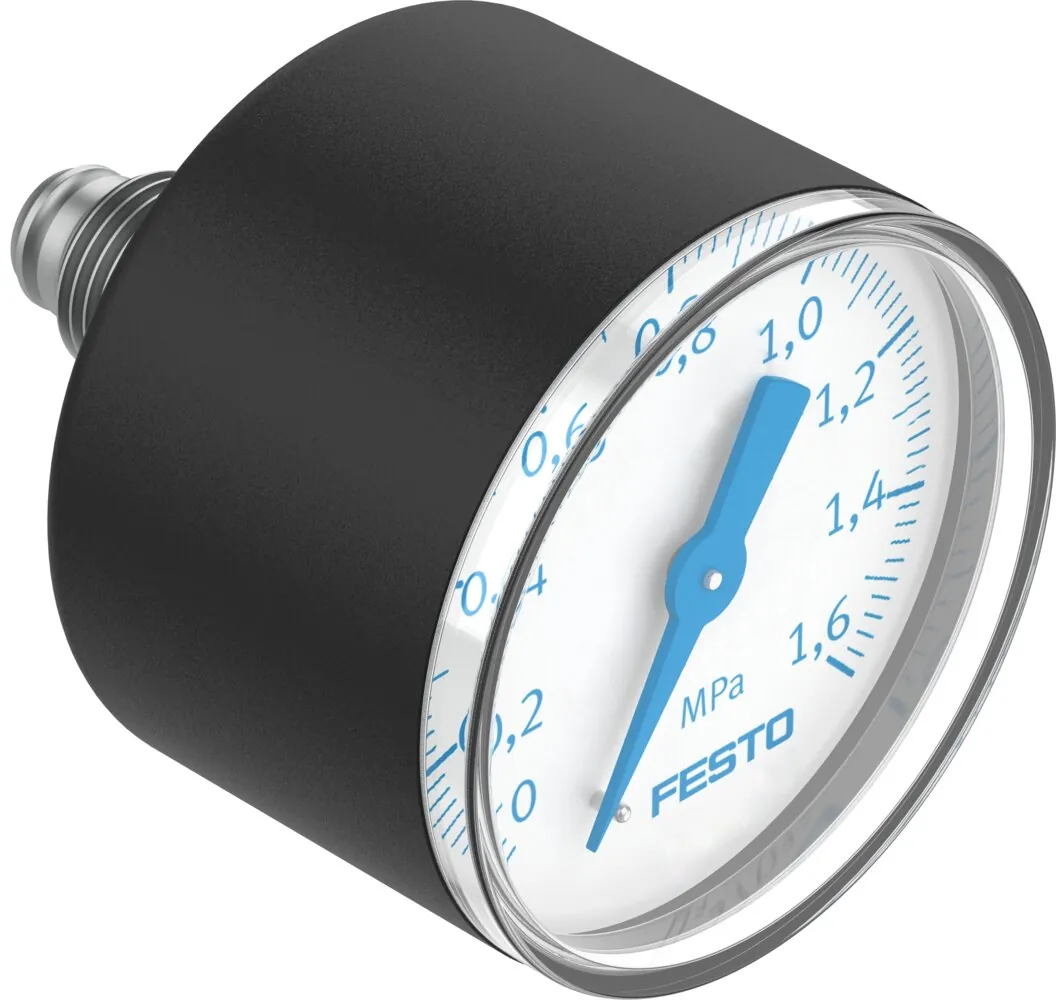

Манометры14

Документы

Документация

PDFТаблица данных LRB-1/2-D-7-O-K5-MIDIPDF · Festo · на русскомPDFКаталог Festo LRB-D-KPDF · на английском · Festo, 2026LRBВсе исполнения серии40 позиций, подбор по параметрам

FAQ

Частые вопросы

LRB-1/2-D-7-O-K5-MIDI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LRB-1/2-D-7-O-K5-MIDI?

Коллектор регуляторов давления Festo LRB-1/2-D-7-O-K5-MIDI, артикул 529005: размер — Midi; присоединение 1 — G1/2; диапазон давления управления — 0,5 … 7 бар; присоединение 2 — G3/8; серия — D; масса — 4,83 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен коллектор?

Он распределяет сжатый воздух от одного подвода к нескольким потребителям.

03При каком давлении и температуре работает LRB-1/2-D-7-O-K5-MIDI?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен LRB-1/2-D-7-O-K5-MIDI?

Материал соединительной плиты — цинковая штамповка; материал панели управления — PA; материал уплотнений — NBR; материал корпуса — цинковая штамповка. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LRB-1/2-D-7-O-K5-MIDI?

LRB — коллектор регуляторов давления; 1/2 — пневматическое присоединение: внутренняя резьба G1/2; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); O — манометр: без манометра; K5 — регулятор давления: коллектор регуляторов на 5 места; MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит).

06Какие исполнения есть в серии LRB, кроме LRB-1/2-D-7-O-K5-MIDI?

В серии «Коллектор регуляторов давления LRB» — 40 позиций. У LRB-1/2-D-7-O-K5-MIDI: присоединение 1 — G1/2; диапазон давления управления — 0,5 … 7 бар. Другие варианты (присоединение 1: G3/8, монтажная плита) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LRB-1/2-D-7-O-K5-MIDI?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), манометры (14). Например: QS-G1/2-12, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LRB-1/2-D-7-O-K5-MIDI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LRB-D-K; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LRB-1/2-D-7-O-K5-MIDI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LRB-1/2-D-7-O-K5-MIDI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LRB-1/2-D-7-O-K5-MIDI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 529005; ввоз официальный, с грузовой таможенной декларацией.
