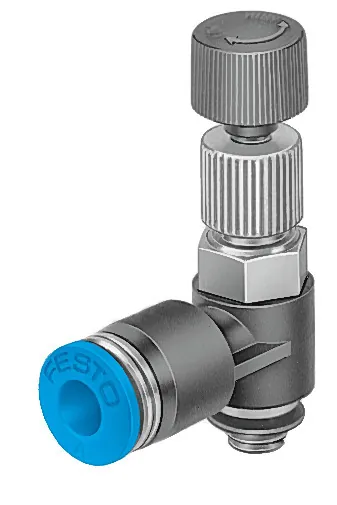

FestoКлапан регулирования перепада давлений

LRLL-3/8-QS-8

GTIN 4052568070809 Оригинал Festo

Клапан регулирования перепада давлений Festo LRLL-3/8-QS-8: без манометра, с наружной резьбой и фитингом QS.

Присоединение 1: G3/8
Присоединение 2: QS-8
Тип крепления: Резьбовой
Номинальный расход, открыто: 474 л/мин
Диапазон давления управления: 2 … 6 бар
Масса: 67 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

G1/2
G1/4
G1/8
G3/8
M5

Присоединение 2

QS-4
QS-6
QS-8
QS-10
QS-12

Характеристики

Технические данные LRLL-3/8-QS-8

Основные

Функция контроллера: Дифференциальное давление, постоянное; с обратным протоком
Пневматическое подключение, канал 1: G3/8
Пневматическое подключение, канал 2: QS-8
Тип крепления: Резьбовой
Номинальный расход, открыто: 474 л/мин
Диапазон давления управления: 2 … 6 бар
Входное давление 1: 0 … 9 бар
Фиксатор привода: Рифленый винт с гайкой
Положение при сборке: Любое
Тип конструкции: Поршневой регулятор прямого действия; с кольцевым питанием сжатым воздухом
Номинальный расход, закрыто: 340 л/мин

Условия работы

Давление питания 1 Мпа: 0 … 0,9 МПа
Температура окружающей среды: 0 … 60 °C
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L

Масса

Вес продукта: 67 г

Материалы

Материал корпуса: PBT с армированием
Материал резьбовой заглушки: Никелированная латунь
Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал резьбового уплотнения: PTFE

Принадлежности

Что подходит к LRLL-3/8-QS-8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

QS-G3/8-12Штуцер с цанговым соединением Арт. 186103
QSL-G3/8-12Угловой штуцер с цанговым зажимом и резьбой Арт. 186124
PUN-H-12X2-BLПолимерный пневмошланг Арт. 197387
PUN-H-12X2-SWПолимерный пневмошланг Арт. 197394
PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
GRLA-3/8-QS-10-DДроссель с обратным клапаном Арт. 193151
GRLA-3/8-QS-6-DДроссель с обратным клапаном Арт. 193149
GRLA-3/8-QS-8-DДроссель с обратным клапаном Арт. 193150
PUN-H-12X2-GEПолимерный пневмошланг Арт. 558303
PUN-H-12X2-GNПолимерный пневмошланг Арт. 558296
PUN-H-12X2-NTПолимерный пневмошланг Арт. 197380
PUN-H-12X2-RTПолимерный пневмошланг Арт. 558289
PUN-H-12X2-SIПолимерный пневмошланг Арт. 558282
PUN-H-12X2-TBLПолимерный пневмошланг Арт. 8048711
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G3/8-10Штуцер с цанговым соединением Арт. 186102
QS-G3/8-10-IШтуцер с цанговым соединением Арт. 186113
QS-G3/8-12-IШтуцер с цанговым соединением Арт. 186114

Документы

Документация

PDFТаблица данных LRLL-3/8-QS-8PDF · Festo · на русском PDFКаталог Festo LRL-LRLLPDF · на английском · Festo, 2026 LRLLВсе исполнения серии12 позиций, подбор по параметрам

FAQ

Частые вопросы

LRLL-3/8-QS-8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у LRLL-3/8-QS-8?

Клапан регулирования перепада давлений Festo LRLL-3/8-QS-8, артикул 153505: присоединение 1 — G3/8; присоединение 2 — QS-8; тип крепления — резьбовой; номинальный расход, открыто — 474 л/мин; диапазон давления управления — 2 … 6 бар; масса — 67 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать LRLL-3/8-QS-8?

По таблице данных Festo: температура окружающей среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен LRLL-3/8-QS-8?

Материал корпуса — PBT с армированием; материал резьбовой заглушки — никелированная латунь; материал резьбового уплотнения — PTFE. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии LRLL, кроме LRLL-3/8-QS-8?

В серии «Клапан регулирования перепада давлений LRLL» — 12 позиций. У LRLL-3/8-QS-8: присоединение 1 — G3/8; присоединение 2 — QS-8. Другие варианты (присоединение 1: G1/4, G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к LRLL-3/8-QS-8?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G3/8-12. Подобраны по каталогу Festo для этого размера.

06Есть ли на LRLL-3/8-QS-8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LRL-LRLL; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит LRLL-3/8-QS-8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LRLL-3/8-QS-8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08LRLL-3/8-QS-8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 153505; ввоз официальный, с грузовой таможенной декларацией.
