FestoРегулятор давления

LRS-3/4-D-7-MIDI

GTIN 4052568153922 Оригинал Festo

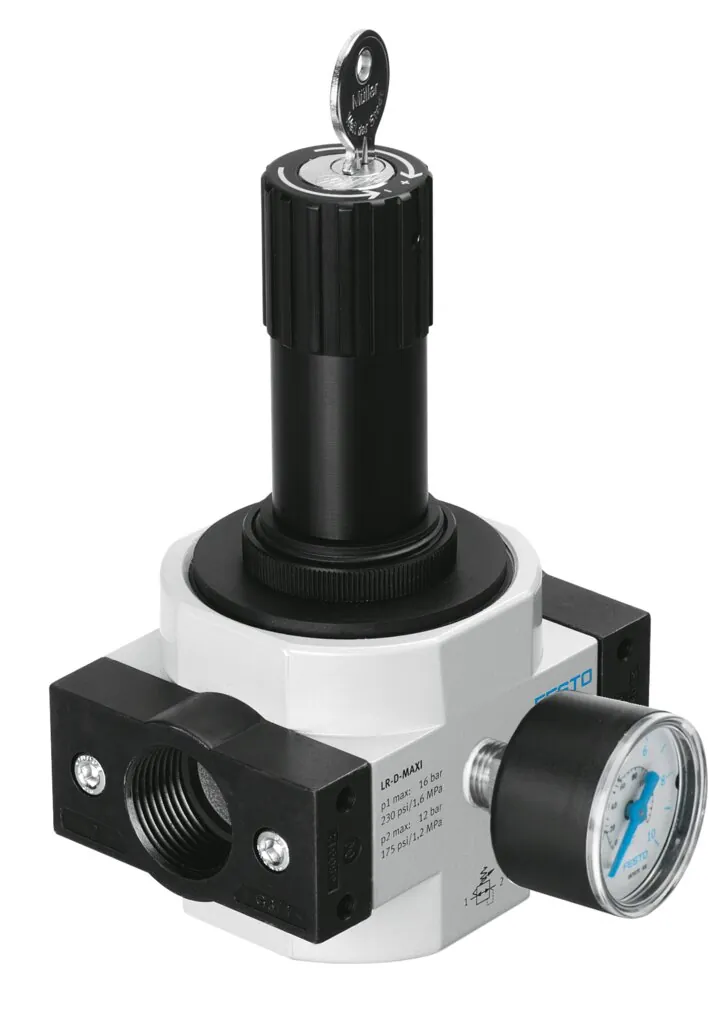

Регулятор давления Festo LRS-3/4-D-7-MIDI: с запираемой рукояткой регулятора, рабочее давление до 7 бaр.

Размер
Midi
Присоединение 1
G3/4
Диапазон давления управления
0,5 … 7 бар
Манометр
С манометром
Серия
D
Масса
1,25 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Размер

Присоединение 1

Диапазон давления управления

Манометр

Обозначение

Что означает LRS-3/4-D-7-MIDI

  1. LRSСерия

    Регулятор давления

  2. 3/4Пневматическое присоединение

    Внутренняя резьба G3/4

  3. DИсполнение

    Серия D, металлический корпус

  4. 7Диапазон регулирования давления

    0,5 … 7 бар (0,05 … 0,7 МПа)

  5. MIDIТипоразмер

    Шаг монтажа 55 мм (без соединительных плит)

Характеристики

Технические данные LRS-3/4-D-7-MIDI

Основные

Размер
Midi
Серия
D
Фиксатор привода
Поворотная рукоятка со встроенной фиксацией
Положение при сборке
Любое
Тип конструкции
Мембранный регулятор прямого действия
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом
Манометр
С манометром
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,2 бар
Стандартный номинальный расход
4500 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Тип крепления
Установка передней панели; Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4

Условия работы

Рабочее давление
0 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
1250 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Цинковая штамповка
Материал уплотнений
NBR
Материал корпуса
Цинковая штамповка

Принадлежности

Что подходит к LRS-3/4-D-7-MIDI

По разделу «Принадлежности» каталога Festo — для размера 7. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха4
Датчики и кабели4

Манометры4

Документы

Документация

PDFТаблица данных LRS-3/4-D-7-MIDIPDF · Festo · на русскомPDFКаталог Festo LR-DPDF · на английском · Festo, 2026LRSВсе исполнения серии80 позиций, подбор по параметрам

FAQ

Частые вопросы

LRS-3/4-D-7-MIDI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у LRS-3/4-D-7-MIDI?

Регулятор давления Festo LRS-3/4-D-7-MIDI, артикул 194656: размер — Midi; присоединение 1 — G3/4; диапазон давления управления — 0,5 … 7 бар; манометр — с манометром; серия — D; масса — 1,25 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает регулятор давления?

Поддерживает заданное давление на выходе независимо от колебаний давления в сети и расхода воздуха.

03При каком давлении и температуре работает LRS-3/4-D-7-MIDI?

По таблице данных Festo: рабочее давление — 0 … 16 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен LRS-3/4-D-7-MIDI?

Материал соединительной плиты — цинковая штамповка; материал уплотнений — NBR; материал корпуса — цинковая штамповка. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение LRS-3/4-D-7-MIDI?

LRS — регулятор давления; 3/4 — пневматическое присоединение: внутренняя резьба G3/4; D — исполнение: серия D, металлический корпус; 7 — диапазон регулирования давления: 0,5 … 7 бар (0,05 … 0,7 МПа); MIDI — типоразмер: шаг монтажа 55 мм (без соединительных плит).

06Какие исполнения есть в серии LRS, кроме LRS-3/4-D-7-MIDI?

В серии «Регулятор давления LRS» — 80 позиций. У LRS-3/4-D-7-MIDI: размер — Midi; присоединение 1 — G3/4; диапазон давления управления — 0,5 … 7 бар; манометр — с манометром. Другие варианты (размер: Maxi) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к LRS-3/4-D-7-MIDI?

В блоке «Принадлежности» на этой странице: подключение воздуха (4), датчики и кабели (4), манометры (4). Например: QS-G3/4-22, SPAU-P10R-T-R14M-L-PNLK-PNVBA-M12D, FMA-40-10-1/4-EN. Подобраны по каталогу Festo для этого размера.

08Есть ли на LRS-3/4-D-7-MIDI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo LR-D; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит LRS-3/4-D-7-MIDI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LRS-3/4-D-7-MIDI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10LRS-3/4-D-7-MIDI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 194656; ввоз официальный, с грузовой таможенной декларацией.
